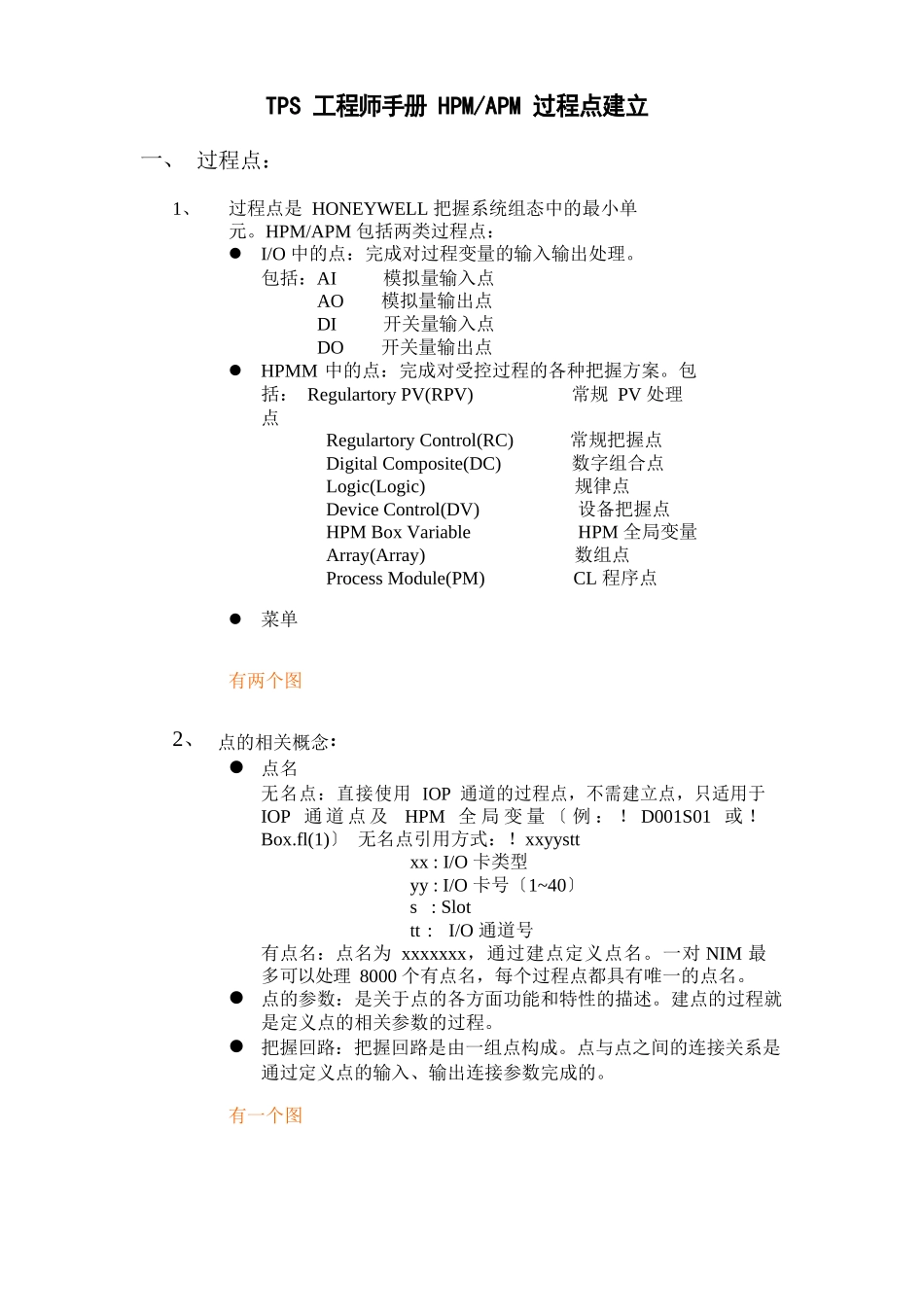

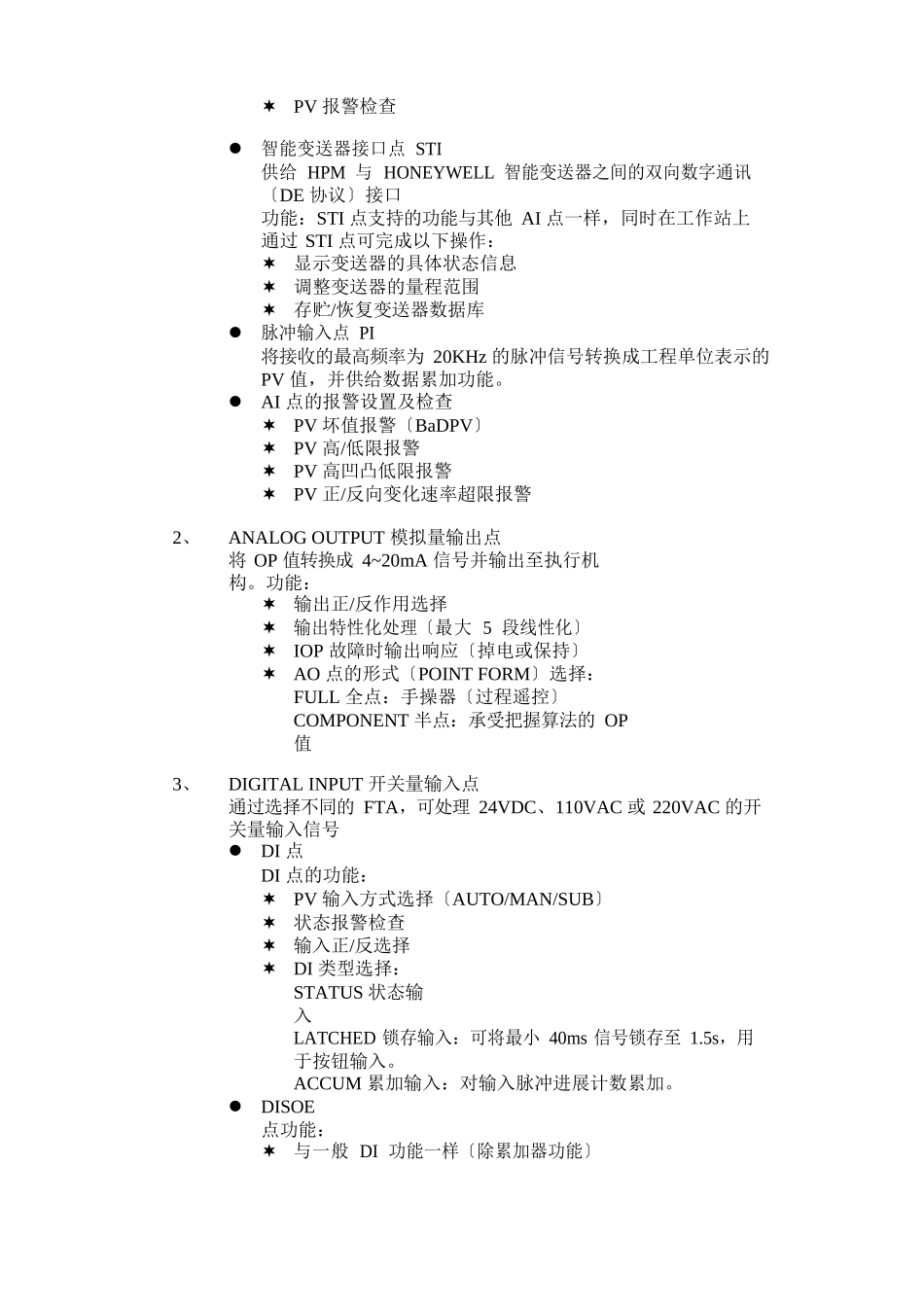

TPS 工程师手册 HPM/APM 过程点建立一、 过程点：1、过程点是 HONEYWELL 把握系统组态中的最小单元。HPM/APM 包括两类过程点：I/O 中的点：完成对过程变量的输入输出处理。包括：AI模拟量输入点AO模拟量输出点DI开关量输入点DO开关量输出点HPMM 中的点：完成对受控过程的各种把握方案。包括： Regulartory PV(RPV)常规 PV 处理点Regulartory Control(RC)常规把握点Digital Composite(DC)数字组合点Logic(Logic)规律点Device Control(DV)设备把握点HPM Box VariableHPM 全局变量Array(Array)数组点Process Module(PM)CL 程序点菜单有两个图2、 点的相关概念：点名无名点：直接使用 IOP 通道的过程点，不需建立点，只适用于IOP 通 道 点 及 HPM 全 局 变 量 〔 例 ： ！ D001S01 或 ！Box.fl(1)〕 无名点引用方式：！xxyysttxx : I/O 卡类型yy : I/O 卡号〔1~40〕s : Slottt :I/O 通道号有点名：点名为 xxxxxxx，通过建点定义点名。一对 NIM 最多可以处理 8000 个有点名，每个过程点都具有唯一的点名。点的参数：是关于点的各方面功能和特性的描述。建点的过程就是定义点的相关参数的过程。把握回路：把握回路是由一组点构成。点与点之间的连接关系是通过定义点的输入、输出连接参数完成的。有一个图点的执行状态 PTEXECST 参数INACTIVE 非激活状态：是点下装到 HPM/APM 把握器中的初始状态。HPM/APM 不执行 INACTIVE 状态的点的功能ACTIVE 激活状态：HPM/APM 依据固定的扫描挨次对过程点进展周期性扫描，当扫描到 ACTIVE 状态的点时，就执行该点所定义的功能及算法点的形式 PNTFORM 参数FULL 圈点：包括该点的全部参数，并可作为操作员对过程操作的接口具有报警功能。Component 半点：包含点的局部参数，没有报警功能。二、 I/O Point 输入/输出点I/O 处理器〔IOP〕的模拟量和开关量点执行全部现场 I/O 信号的扫描和处理。I/O 处理与把握功能的实现相互独立，使得 HPMM 的功能得以充分的发挥，I/O 把握也更简洁实现。HPM/APM 中支持的 IOP 包括：HLAI高电平模拟量输入卡16 点LLAI低电平模拟量输入卡8 点LLMUX 多路低电平模拟量输入卡16 点STI智能变送器接口卡16 点AO模拟量输出卡8 点AO-16模拟量输出卡16 点SI串行信号接口卡2 通道PI脉冲输入卡8 点DI开关量输入卡32 点DISOESOE 开关量输入卡32 点DO开关量输出卡16 点DO-32开关...
