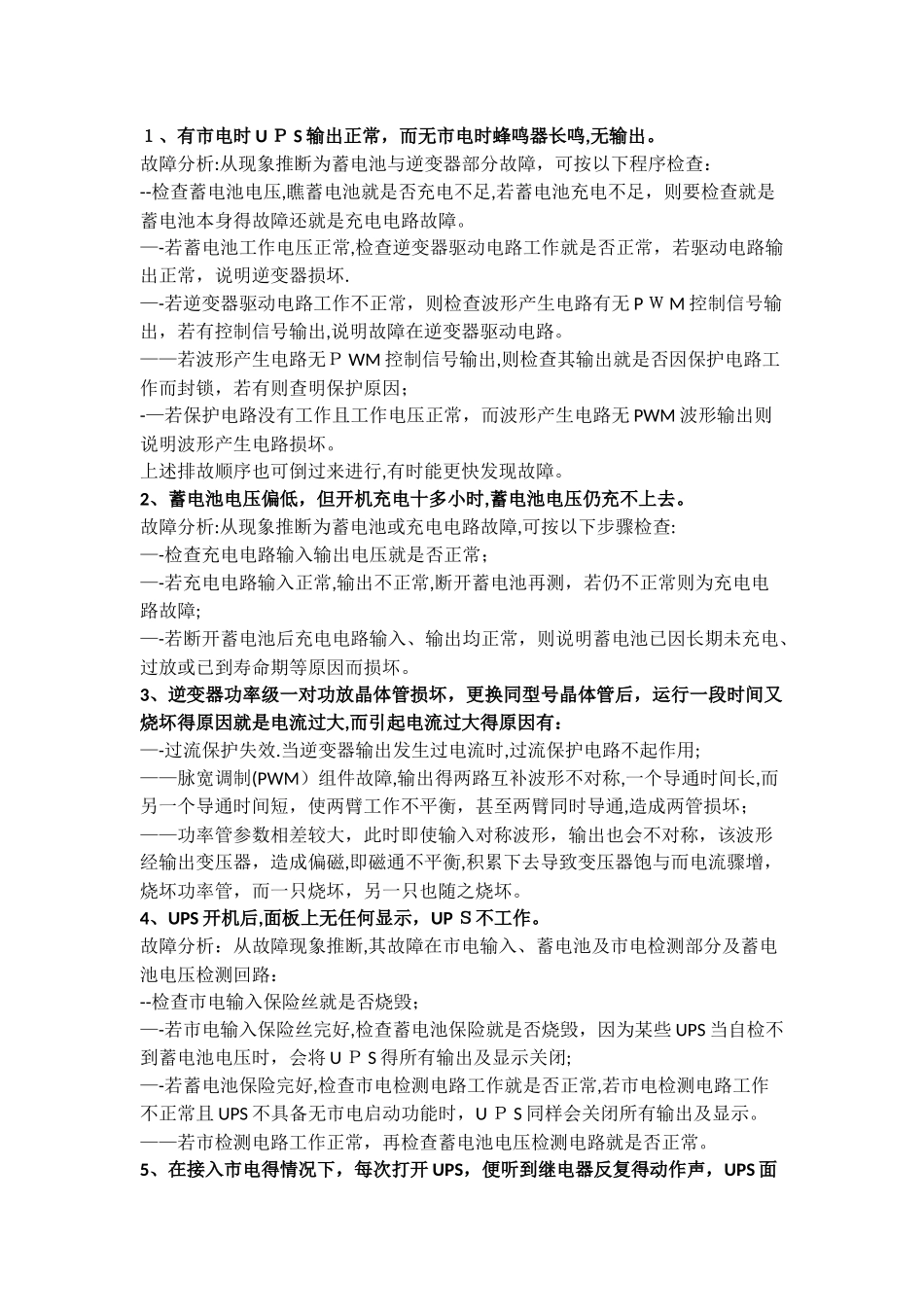

１、有市电时 U Ｐ S 输出正常，而无市电时蜂鸣器长鸣,无输出。故障分析:从现象推断为蓄电池与逆变器部分故障，可按以下程序检查：--检查蓄电池电压,瞧蓄电池就是否充电不足,若蓄电池充电不足，则要检查就是蓄电池本身得故障还就是充电电路故障。—-若蓄电池工作电压正常,检查逆变器驱动电路工作就是否正常，若驱动电路输出正常，说明逆变器损坏.—-若逆变器驱动电路工作不正常，则检查波形产生电路有无 P Ｗ M 控制信号输出，若有控制信号输出,说明故障在逆变器驱动电路。——若波形产生电路无Ｐ WM 控制信号输出,则检查其输出就是否因保护电路工作而封锁，若有则查明保护原因；-—若保护电路没有工作且工作电压正常，而波形产生电路无 PWM 波形输出则说明波形产生电路损坏。上述排故顺序也可倒过来进行,有时能更快发现故障。2、蓄电池电压偏低，但开机充电十多小时,蓄电池电压仍充不上去。故障分析:从现象推断为蓄电池或充电电路故障,可按以下步骤检查:—-检查充电电路输入输出电压就是否正常；—-若充电电路输入正常,输出不正常,断开蓄电池再测，若仍不正常则为充电电路故障;—-若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。3、逆变器功率级一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏得原因就是电流过大,而引起电流过大得原因有：—-过流保护失效.当逆变器输出发生过电流时,过流保护电路不起作用;——脉宽调制(PWM）组件故障,输出得两路互补波形不对称,一个导通时间长,而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通,造成两管损坏；——功率管参数相差较大，此时即使输入对称波形，输出也会不对称，该波形经输出变压器，造成偏磁,即磁通不平衡,积累下去导致变压器饱与而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。4、UPS 开机后,面板上无任何显示，UP Ｓ不工作。故障分析：从故障现象推断,其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路：--检查市电输入保险丝就是否烧毁；—-若市电输入保险丝完好,检查蓄电池保险就是否烧毁，因为某些 UPS 当自检不到蓄电池电压时，会将 U Ｐ S 得所有输出及显示关闭;—-若蓄电池保险完好,检查市电检测电路工作就是否正常,若市电检测电路工作不正常且 UPS 不具备无市电启动功能时，U Ｐ S 同样会关闭所有输出及显示。——若市检测电路工作正常，再检查蓄电池电压检测...
