x-4便携式四合一气体检测报警仪说明书

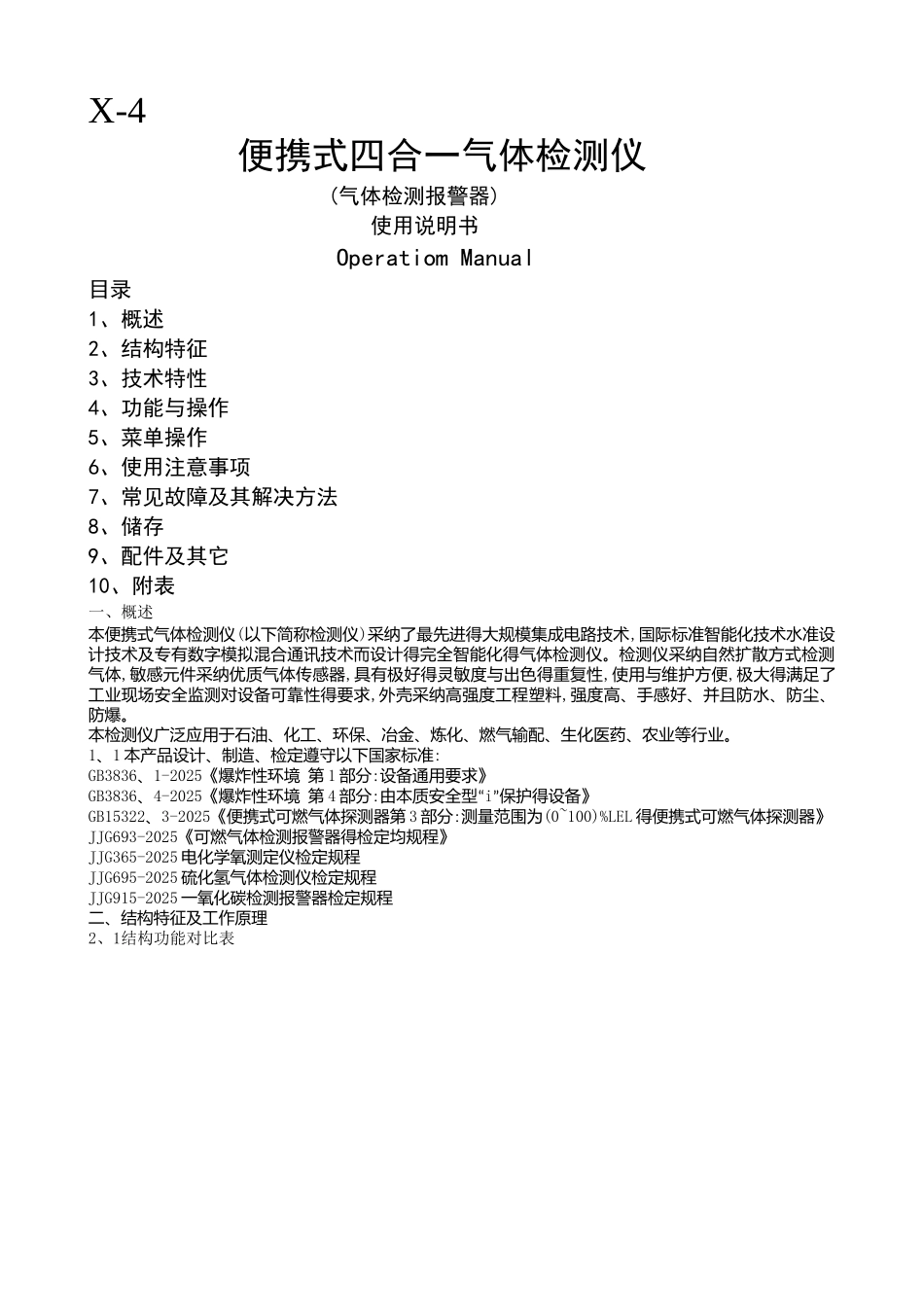

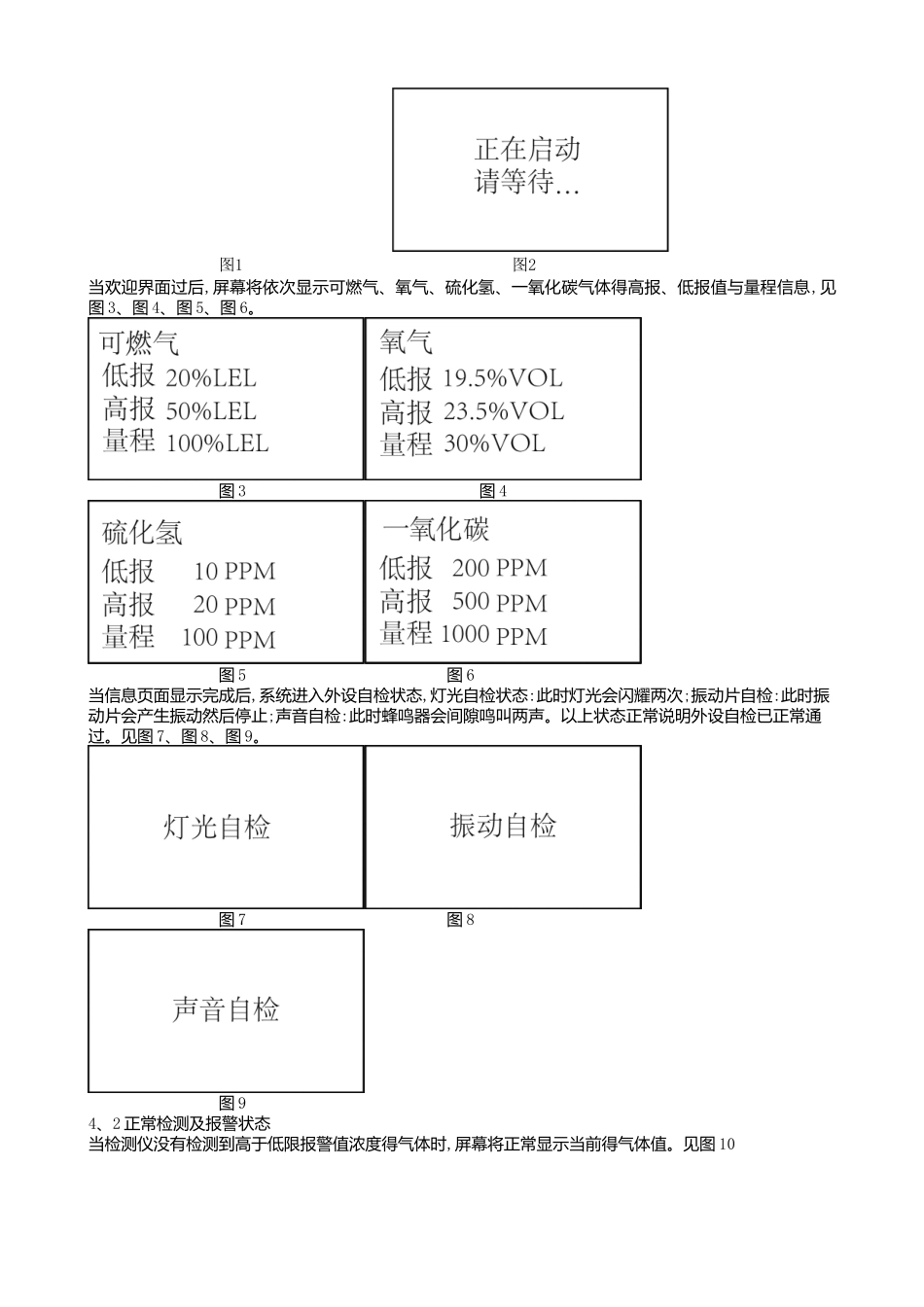

X-4便携式四合一气体检测仪(气体检测报警器)使用说明书Operatiom Manual目录1、概述2、结构特征3、技术特性4、功能与操作5、菜单操作6、使用注意事项7、常见故障及其解决方法8、储存9、配件及其它10、附表一、概述本便携式气体检测仪(以下简称检测仪)采纳了最先进得大规模集成电路技术,国际标准智能化技术水准设计技术及专有数字模拟混合通讯技术而设计得完全智能化得气体检测仪。检测仪采纳自然扩散方式检测气体,敏感元件采纳优质气体传感器,具有极好得灵敏度与出色得重复性,使用与维护方便,极大得满足了工业现场安全监测对设备可靠性得要求,外壳采纳高强度工程塑料,强度高、手感好、并且防水、防尘、防爆。本检测仪广泛应用于石油、化工、环保、冶金、炼化、燃气输配、生化医药、农业等行业。1、1 本产品设计、制造、检定遵守以下国家标准:GB3836、1-2025《爆炸性环境 第 1 部分:设备通用要求》GB3836、4-2025《爆炸性环境 第 4 部分:“由本质安全型 i”保护得设备》GB15322、3-2025《便携式可燃气体探测器第 3 部分:测量范围为(0~100)%LEL 得便携式可燃气体探测器》JJG693-2025《可燃气体检测报警器得检定均规程》JJG365-2025 电化学氧测定仪检定规程JJG695-2025 硫化氢气体检测仪检定规程JJG915-2025 一氧化碳检测报警器检定规程二、结构特征及工作原理2、1结构功能对比表1、2、3报警指示灯窗口7气体感应孔4左键8充电口5中键9液晶屏6右键2、2检测仪结构:主要由壳体、线路板、电池、显示屏、传感器、充电器等部件组成2、3工作原理:电化学式与催化燃烧式三、技术特性常规气体检测范围:气体种类量程低报警点高报警点分辨率EX(0~100)%LEL20%LEL50%LEL1%LELH2S(0~100)PPM10PPM20PPM1PPMCO(0~1000)PPM200PPM500PPM1PPMO2(0~30)%VOL19、5%VOL23、5%VOL0、1%VOL其她组合气体请联系公司显示误差:±5%FS(可燃)、±10%(一氧化碳)、±5μmol/mol(硫化氢)响应时间:T＜30s指示方式:LCD显示实时数据及系统状态发光二极管、声音、振动指示报警、故障及欠压工作环境:温度-20℃~50℃;湿度＜95% RH(无结露)工作电压:DC3、7V(锂电池容量2000mAh)防爆标志:Ex ib IIB T3 Gb充电时间:6h~8h待机时间:大于8小时传感器寿命2年尺寸:130*65*45(mm)重量:0、5kg四、功能与操作4、1开机自检及预热过程探测器在关机状态下,按下中键约3秒,伴随两声“滴滴”,探测器显示屏得背光点亮,此时探测器由关机进入开机状态,同时屏幕显示欢迎界面。见图1图2欢迎使用 图...
