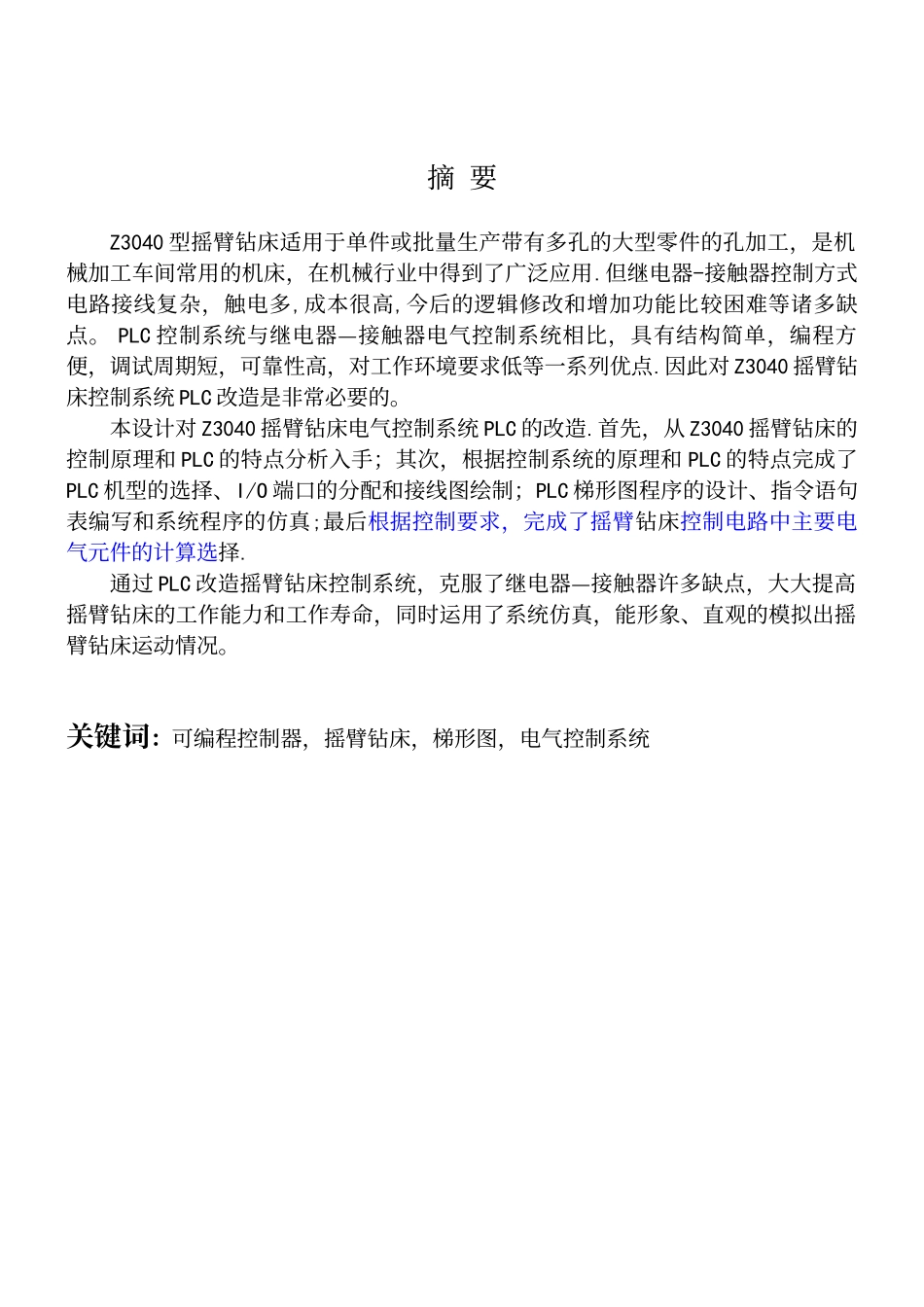

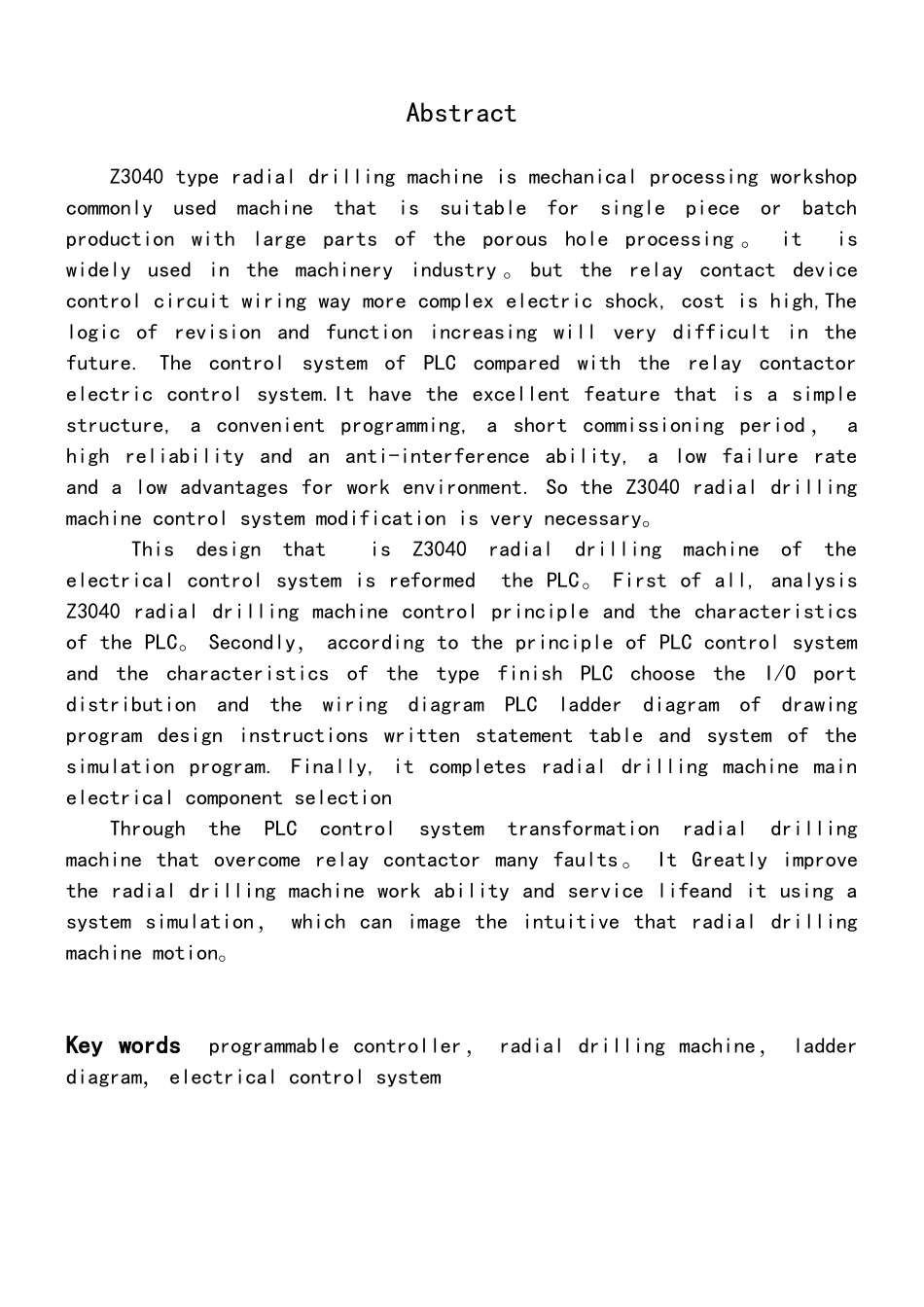

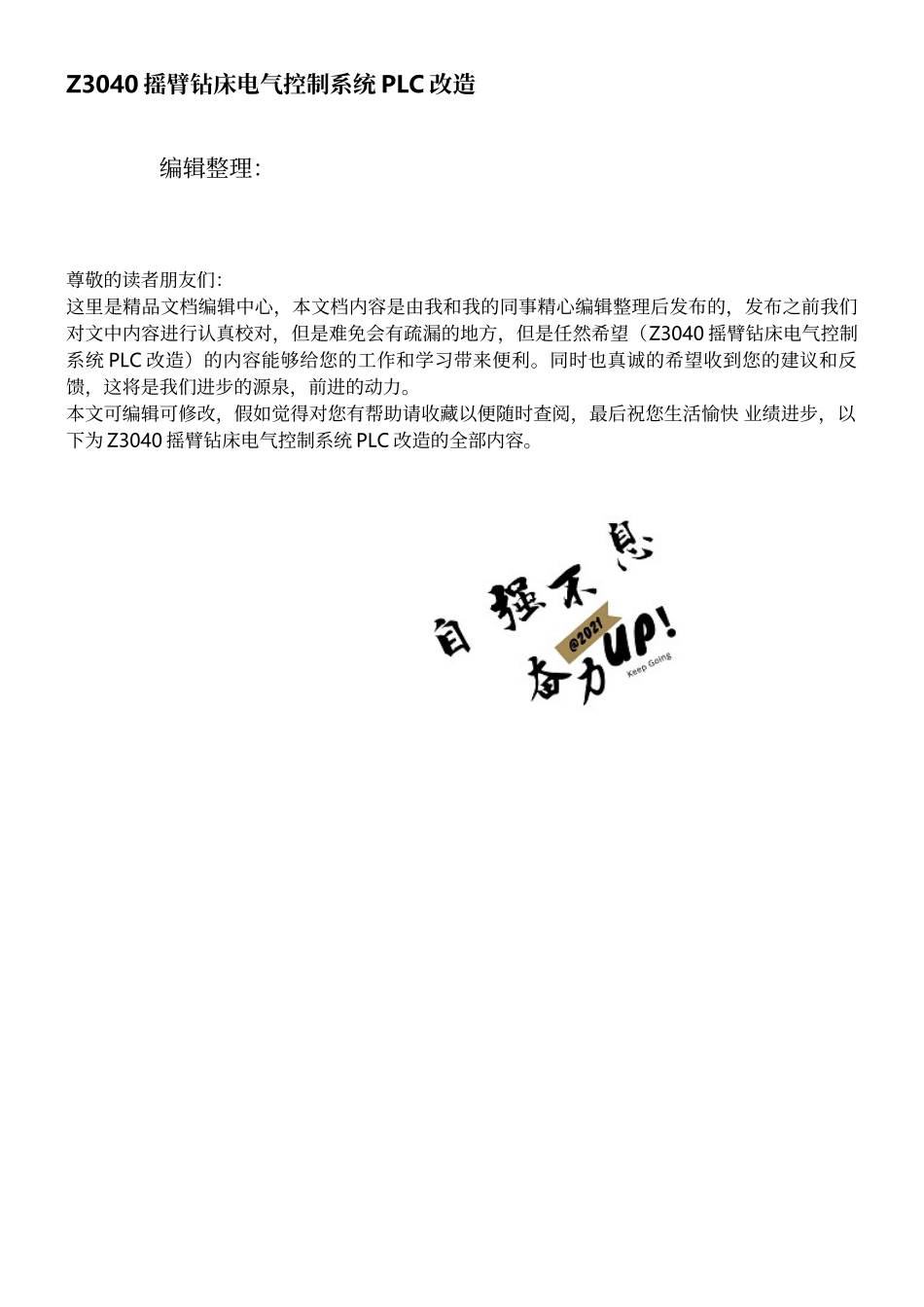

Z3040 摇臂钻床电气控制系统 PLC 改造 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行认真校对，但是难免会有疏漏的地方，但是任然希望（Z3040 摇臂钻床电气控制系统 PLC 改造）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。本文可编辑可修改，假如觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为 Z3040 摇臂钻床电气控制系统 PLC 改造的全部内容。摘 要Z3040 型摇臂钻床适用于单件或批量生产带有多孔的大型零件的孔加工，是机械加工车间常用的机床，在机械行业中得到了广泛应用.但继电器-接触器控制方式电路接线复杂，触电多,成本很高,今后的逻辑修改和增加功能比较困难等诸多缺点。 PLC 控制系统与继电器—接触器电气控制系统相比，具有结构简单，编程方便，调试周期短，可靠性高，对工作环境要求低等一系列优点.因此对 Z3040 摇臂钻床控制系统 PLC 改造是非常必要的。本设计对 Z3040 摇臂钻床电气控制系统 PLC 的改造.首先，从 Z3040 摇臂钻床的控制原理和 PLC 的特点分析入手；其次，根据控制系统的原理和 PLC 的特点完成了PLC 机型的选择、I/O 端口的分配和接线图绘制；PLC 梯形图程序的设计、指令语句表编写和系统程序的仿真;最后根据控制要求，完成了摇臂钻床控制电路中主要电气元件的计算选择.通过 PLC 改造摇臂钻床控制系统，克服了继电器—接触器许多缺点，大大提高摇臂钻床的工作能力和工作寿命，同时运用了系统仿真，能形象、直观的模拟出摇臂钻床运动情况。关键词：可编程控制器，摇臂钻床，梯形图，电气控制系统 AbstractZ3040 type radial drilling machine is mechanical processing workshop commonly used machine that is suitable for single piece or batch production with large parts of the porous hole processing 。 it is widely used in the machinery industry 。 but the relay contact device control circuit wiring way more complex electric shock, cost is high,The logic of revision and function increasing will very difficult in the future. The control system of PLC compared with the relay conta...
