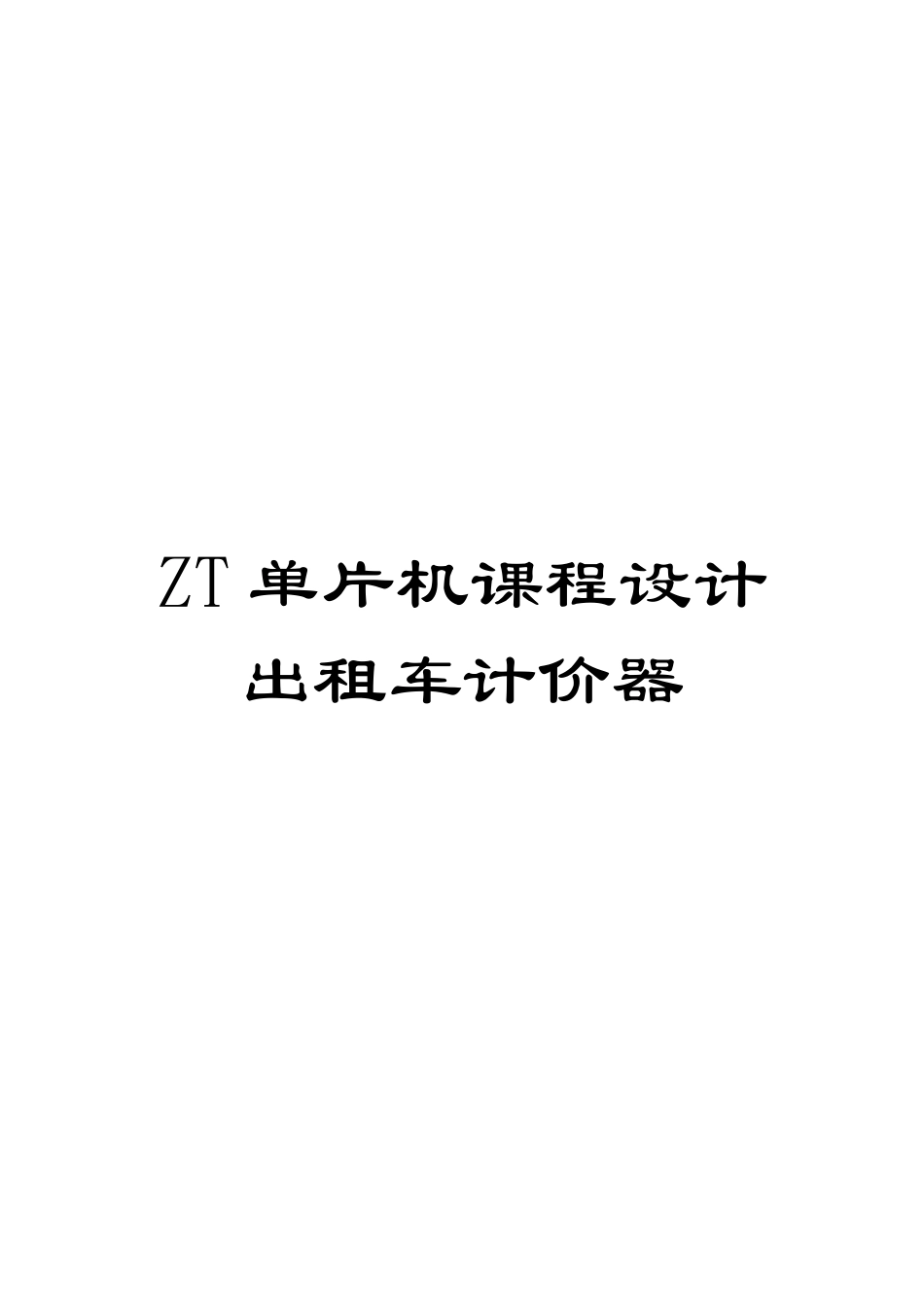

ZT单片机课程设计出租车计价器

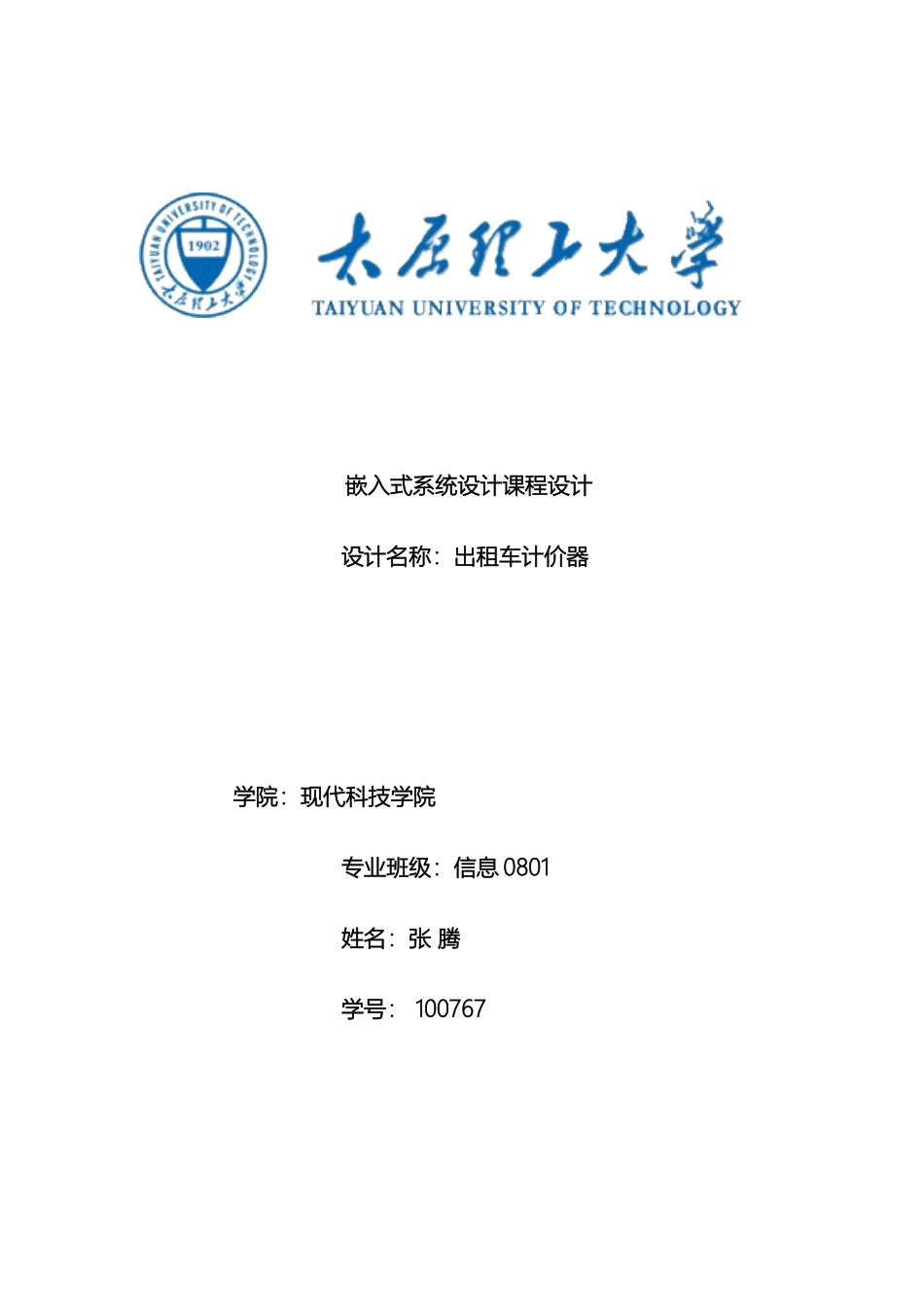

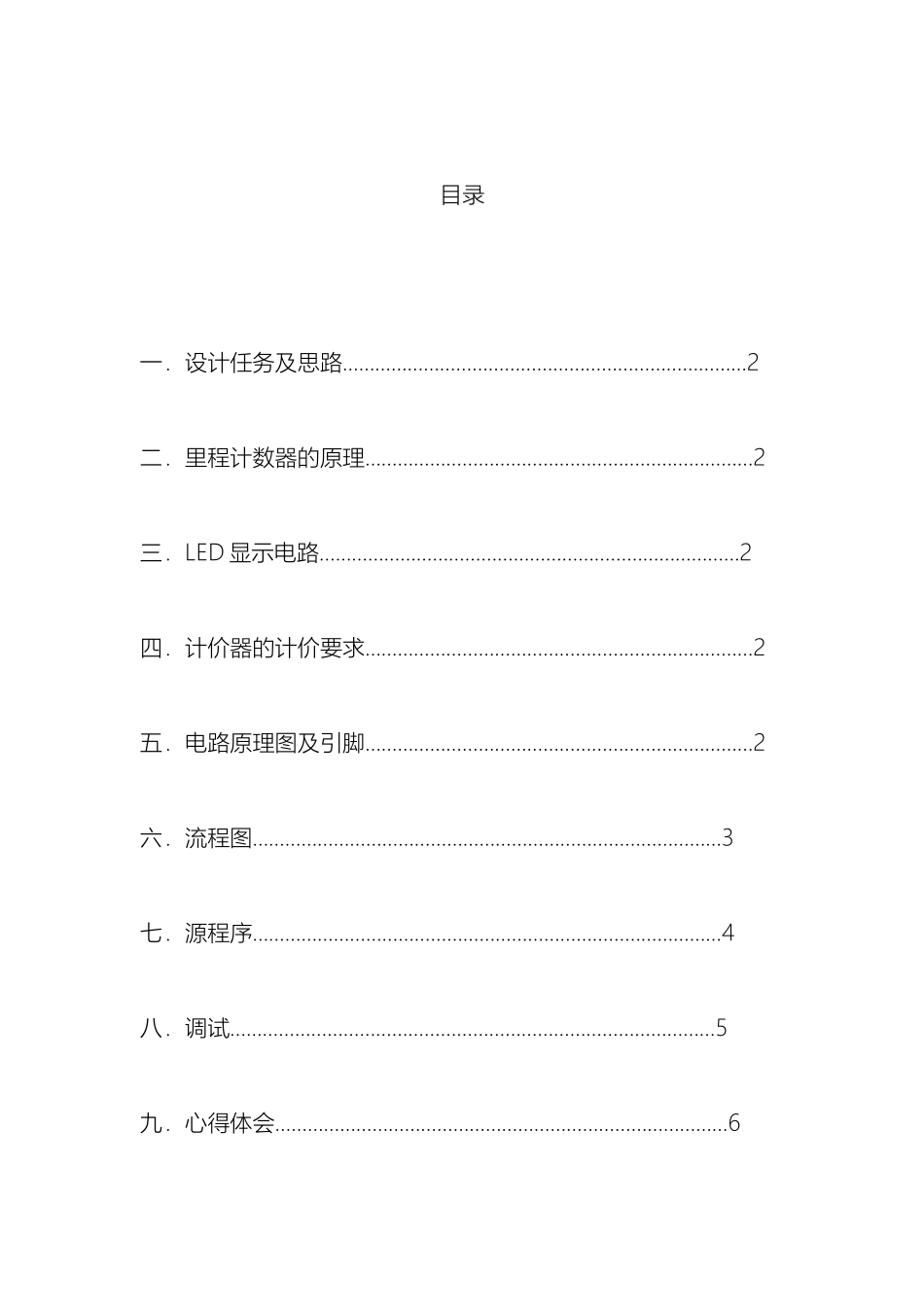

ZT 单片机课程设计出租车计价器 嵌入式系统设计课程设计设计名称：出租车计价器 学院：现代科技学院专业班级：信息 0801姓名：张 腾学号： 100767目录一．设计任务及思路…………………………………………………………………2二．里程计数器的原理………………………………………………………………2三．LED 显示电路……………………………………………………………………2四．计价器的计价要求………………………………………………………………2五．电路原理图及引脚………………………………………………………………2六．流程图……………………………………………………………………………3七．源程序……………………………………………………………………………4八．调试………………………………………………………………………………5九．心得体会…………………………………………………………………………6十．参考文献…………………………………………………………………………6一．设计任务及思路1.出租车计价器需要的主要外部设备有公里计数器，以及显示、定时装置，经过线路连接构成一个完整的系统。2.公里计数器设想：利用光电或者霍尔效应原理对车轮转过 360°角位移产生一个脉冲信号送给单片机作为一定距离的计数值。3.显示器：用 LED 显示，动态扫描显示，不断输出即时价格已及时间。4.定时装置（本设计中未引入）：记录在停车或某些情况下的时间，用于辅助计价。二、里程计数器的原理（光电式）在与车轴同步的轴上装有一隔光盘，上仅有以窄缝能够通光。在隔光盘两侧分别装有与车体固定的光源和感光元件。当隔光盘随轴转动时，光源发出的光被隔光盘隔离，只有在窄缝处感光元件接收到光信号，对后续电路产生一个脉冲。这就是对里程转换为计数值的基本原理。其产生的脉冲信号则作为单片机计数器的输入信号，当单片机中计数器计到某一数量即为车行驶一公里，并对价格进行增加。在没有实际对这样计数装置试用，只能对其原理进行分析，在之下的程序设计中只取其脉冲信号作为单片机输入信号（P3.4）。三、LED 显示电路对设计总体分析下，只需对其价格进行显示，选用四个 LED数码管分别显示价格的百位、十位、个位以及十分位（单位：元）。显示方式采纳动态扫描的方式，数据输出为 P0 口，位选为P2 口，共阴极（如图）。四、计价器的计价要求1.计价方式：起价（两公里）白天 8 元，晚上 10 元；由一开关进行选择...
