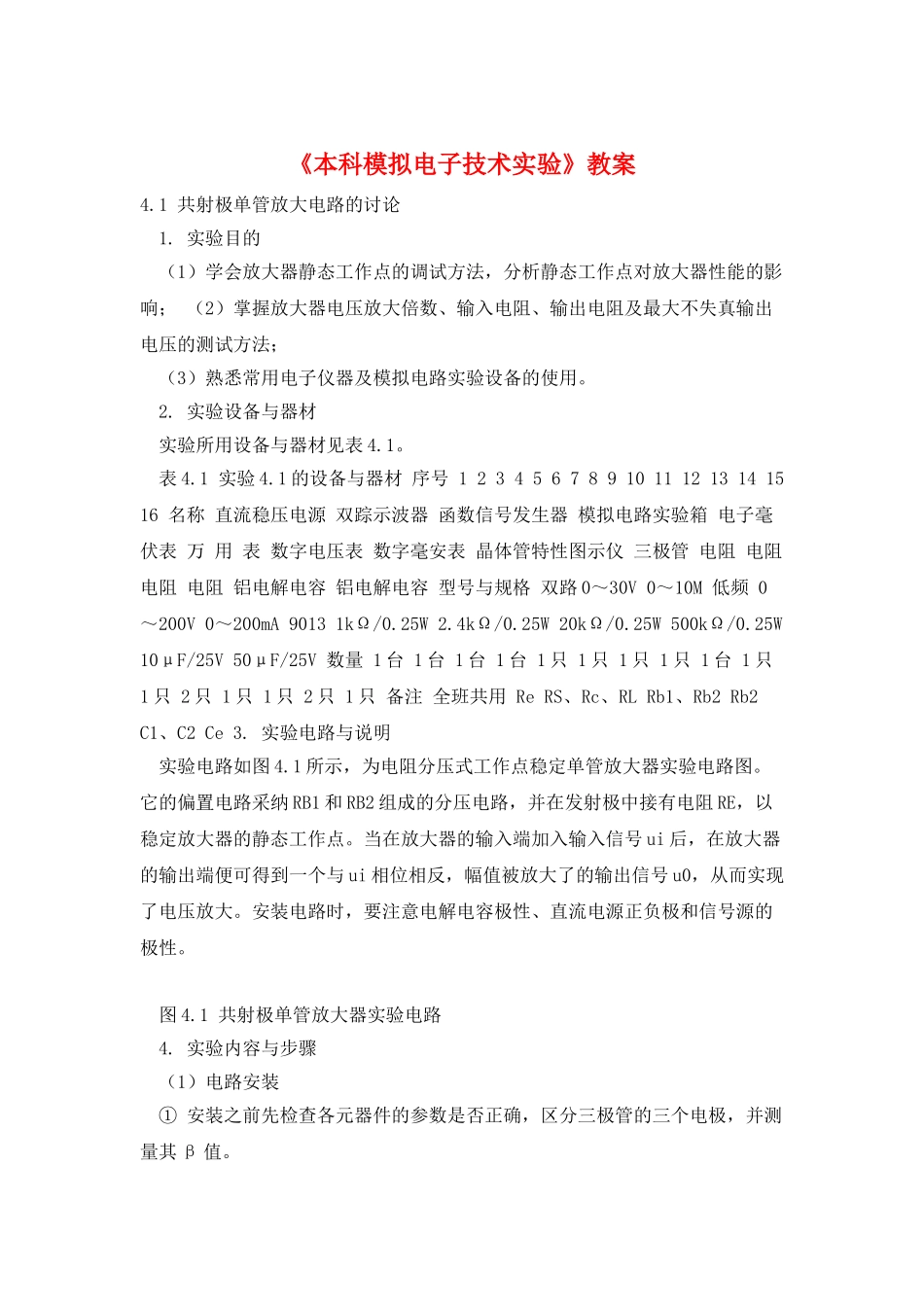

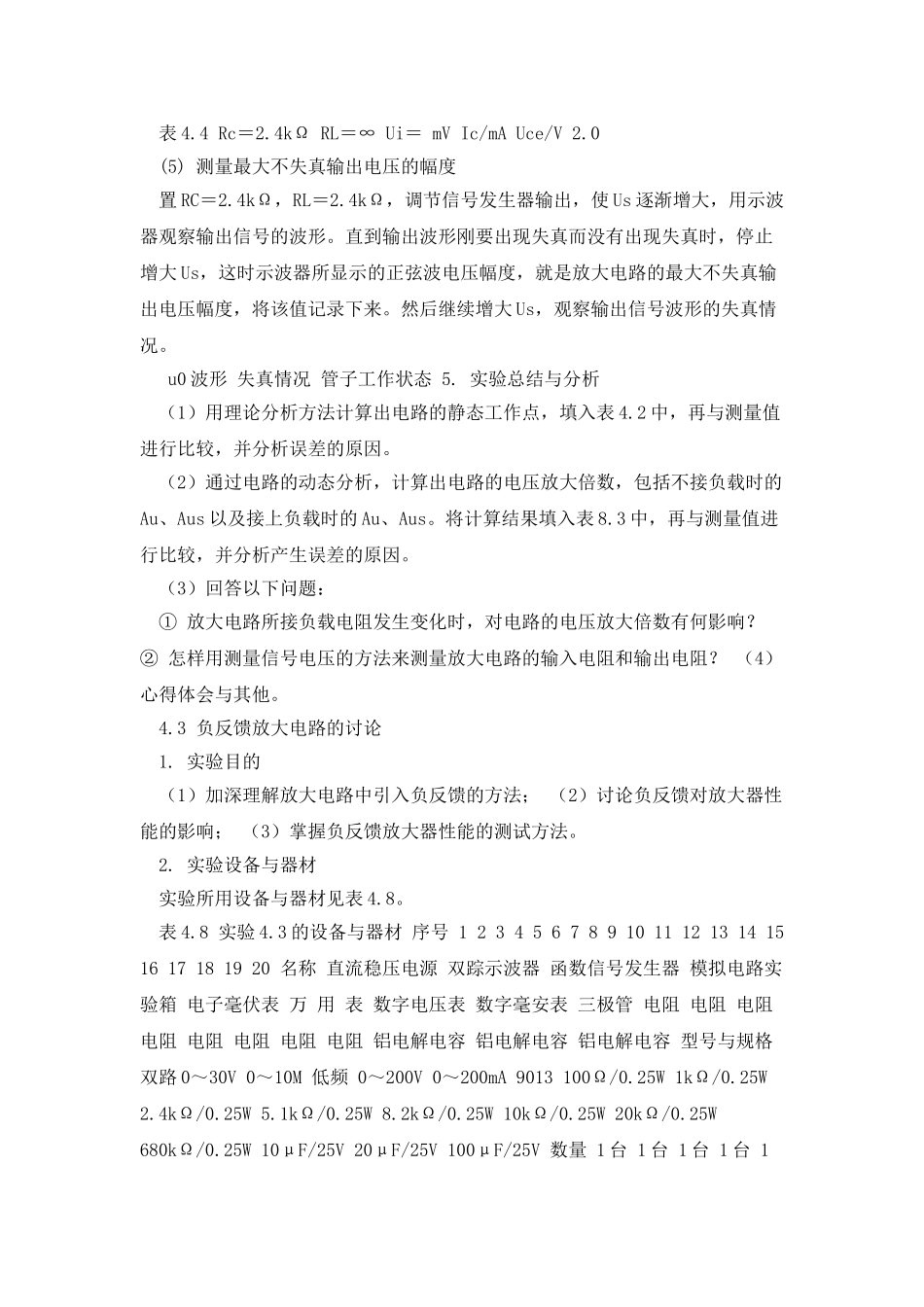

《本科模拟电子技术实验》教案4.1 共射极单管放大电路的讨论 1. 实验目的 （1）学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响； （2）掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法； （3）熟悉常用电子仪器及模拟电路实验设备的使用。 2. 实验设备与器材 实验所用设备与器材见表 4.1。 表 4.1 实验 4.1 的设备与器材 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 名称 直流稳压电源 双踪示波器 函数信号发生器 模拟电路实验箱 电子毫伏表 万 用 表 数字电压表 数字毫安表 晶体管特性图示仪 三极管 电阻 电阻 电阻 电阻 铝电解电容 铝电解电容 型号与规格 双路 0～30V 0～10M 低频 0～200V 0～200mA 9013 1kΩ/0.25W 2.4kΩ/0.25W 20kΩ/0.25W 500kΩ/0.25W 10μF/25V 50μF/25V 数量 1 台 1 台 1 台 1 台 1 只 1 只 1 只 1 只 1 台 1 只 1 只 2 只 1 只 1 只 2 只 1 只 备注 全班共用 Re RS、Rc、RL Rb1、Rb2 Rb2 C1、C2 Ce 3. 实验电路与说明 实验电路如图 4.1 所示，为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采纳 RB1 和 RB2 组成的分压电路，并在发射极中接有电阻 RE，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号 ui 后，在放大器的输出端便可得到一个与 ui 相位相反，幅值被放大了的输出信号 u0，从而实现了电压放大。安装电路时，要注意电解电容极性、直流电源正负极和信号源的极性。 图 4.1 共射极单管放大器实验电路 4. 实验内容与步骤 （1）电路安装 ① 安装之前先检查各元器件的参数是否正确，区分三极管的三个电极，并测量其 β 值。 ② 按图 4.1 所示电路，在面包板或实验台上搭接电路。安装完毕后，应仔细检查连线是否正确、牢固。 （2）测试静态工作点 ① 电路安装完毕经检查无误后，首先将直流稳压电源调到 12V，接通直流电源前，先将 RW 调至最大， 函数信号发生器输出旋钮旋至零,再接通直流电源, 调节 RP，使 IC＝2.0mA（即 Ue＝2.0V）。 ② 用万用表测量电路的静态电压 UCC、UBQ、UEQ、UBEQ、UCEQ，并记录在表4.2 中。 表 4.2 静态工作点的测量 测试内容 测量值 理论计算值 UCC /V UbQ /V UeQ /V UbeQ /V UceQ /V IcQ /mA （3）测量电压放大倍数 ① 将信号...
