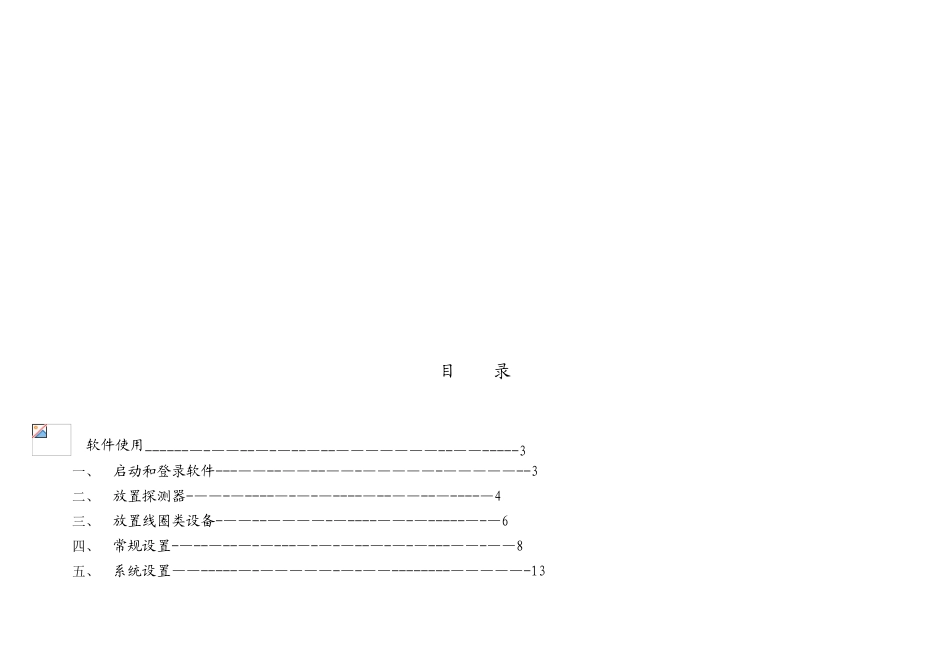

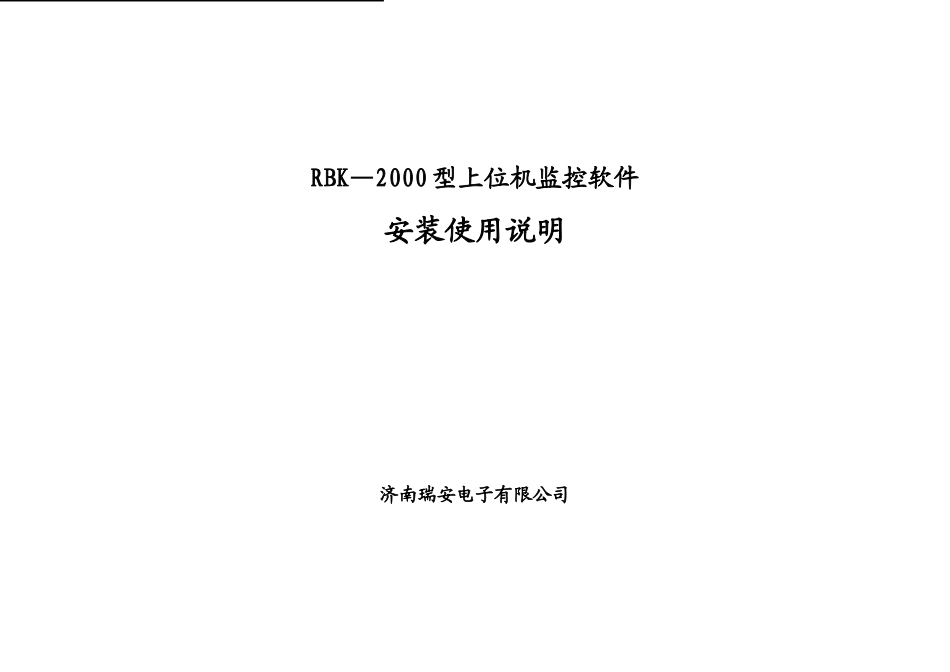

RBK—2000 型上位机监控软件安装使用说明济南瑞安电子有限公司目 录 软件使用------—-——--—-—--—--———————--——-----3一、启动和登录软件---——--——--——-—————-—————--3二、放置探测器-——-—----—-—-—----—--——--—----—4三、放置线圈类设备-——--————-—----——-—-----—-—6四、常规设置-—--—--—-—---—-—-—--—-—-—---——-——8五、系统设置——-----—-—————-—-——--------—————-13 示例——-——------—--—-——————-—-—--—-----——————15六、硬件连接—-———---—-----—-—---—--—-——--—-—-18 软件使用一、启动和登录软件在桌面上双击图标“启动 气体检测报警控制系统”， 进入登录对话框,系统默认用户名:“admin”，默认密码： “111111”。登录界面如下图：输入用户名和密码点击登录，进入如下监控界面：二、放置探测器在主菜单上点击“放置"—-“批量放置探测器”:点击“传感器报警器”: 设置“名称"、“主机号”、“起始地址”、“结束地址”、“探测类型”和“测量单位“等参数，如监控 1 台 12 路天然气报警器，参数如下:设置名称【根据客户需求】主机号默认为 1（除多台控制器外） 起始地址1结束地址12探测类型甲烷测量单位甲烷为可燃气体选%LEL报警点勾选以探测器报警为准【注意】“主机号”为控制器或采集器的地址号，上位机采集数据时依据本 ID 号对数据依次进行采集,需注意的是 ID 号据有唯一性，同一套系统中 ID 号不可重复，否则上位机无法正常显示。点击“确定"后如下图 点击右键可以对文本显示和数值显示进行一些修改注:以上为“批量放置探测器”为例，如需放置单个探测器，则在“放置”选项中选择“放置探测器”，参数设置与批量放置相似.三、放置线圈类设备在主菜单上点击“放置”——“放置线圈类设备 ”，以下为放置单个排风扇为例：设置“名称”、“主机号"、“起始地址"、“结束地址”和“联动表达式"等参数参数如下：设置名称:根据客户需求 如 1 号车间风机主 机 号：线圈的地址(取决于执行器的地址），可与控制器地址重复起始地址：线圈的开始地址结束地址：线圈的结束地址联动表达式: 多个探测器且地址连续例 1#控制器 1-6 路探测器任意一个探测器报警 1#风机都输出,联动表达式为 1。1.1:6 多个探测器且地址不连续例：1#控制器 1、2、3、5、7 路探测器任意一个探测器报警 1#风机...
