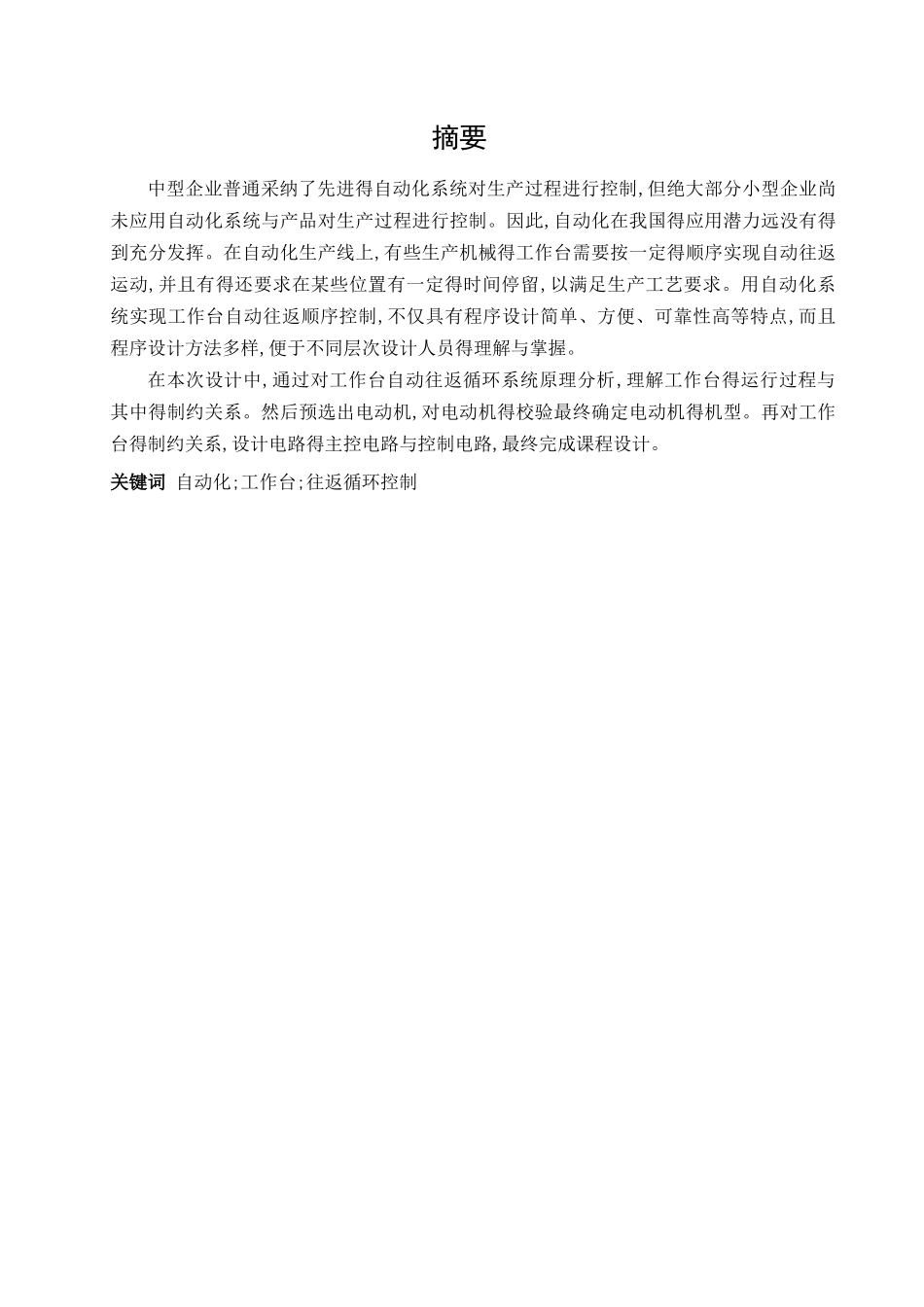

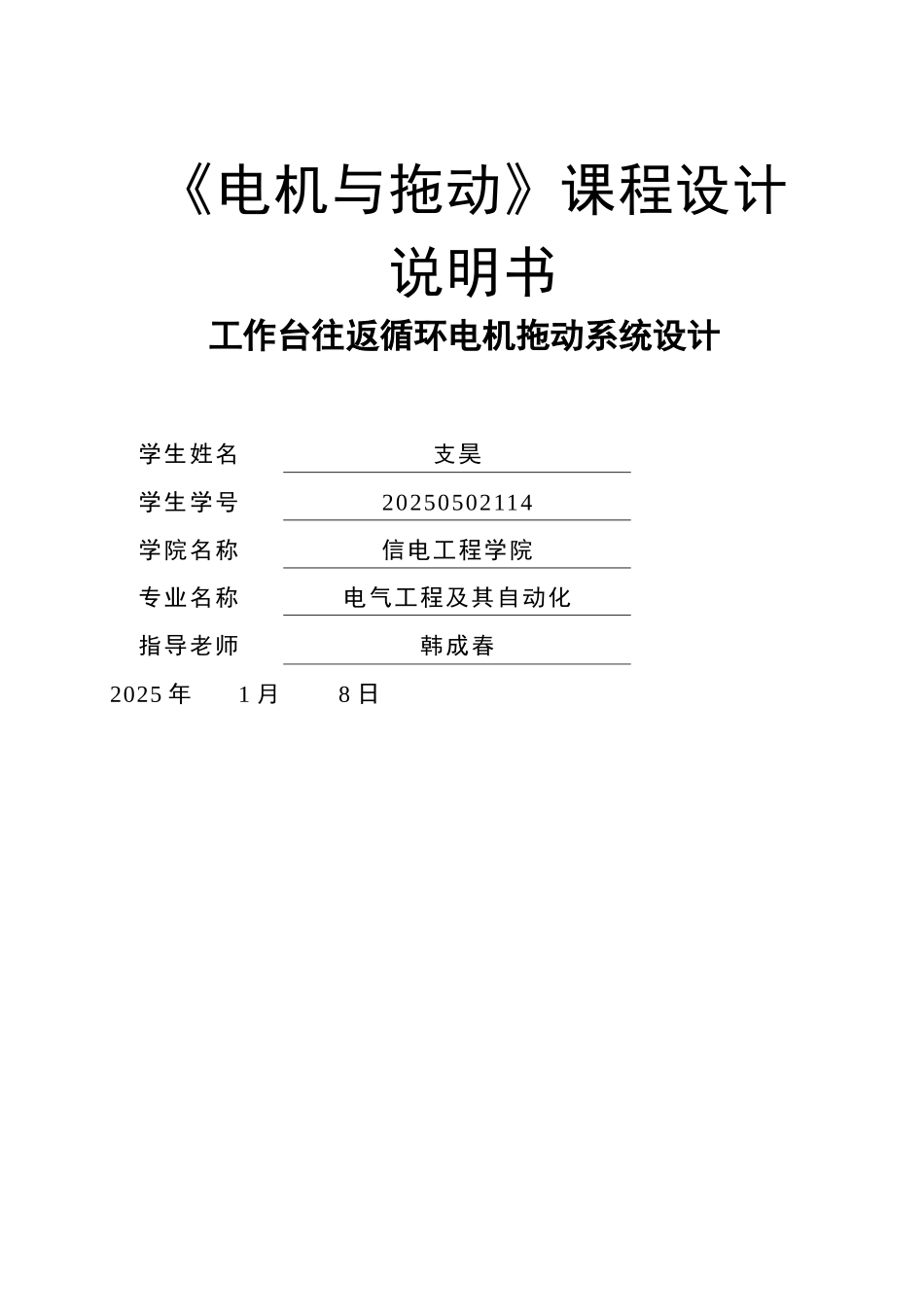

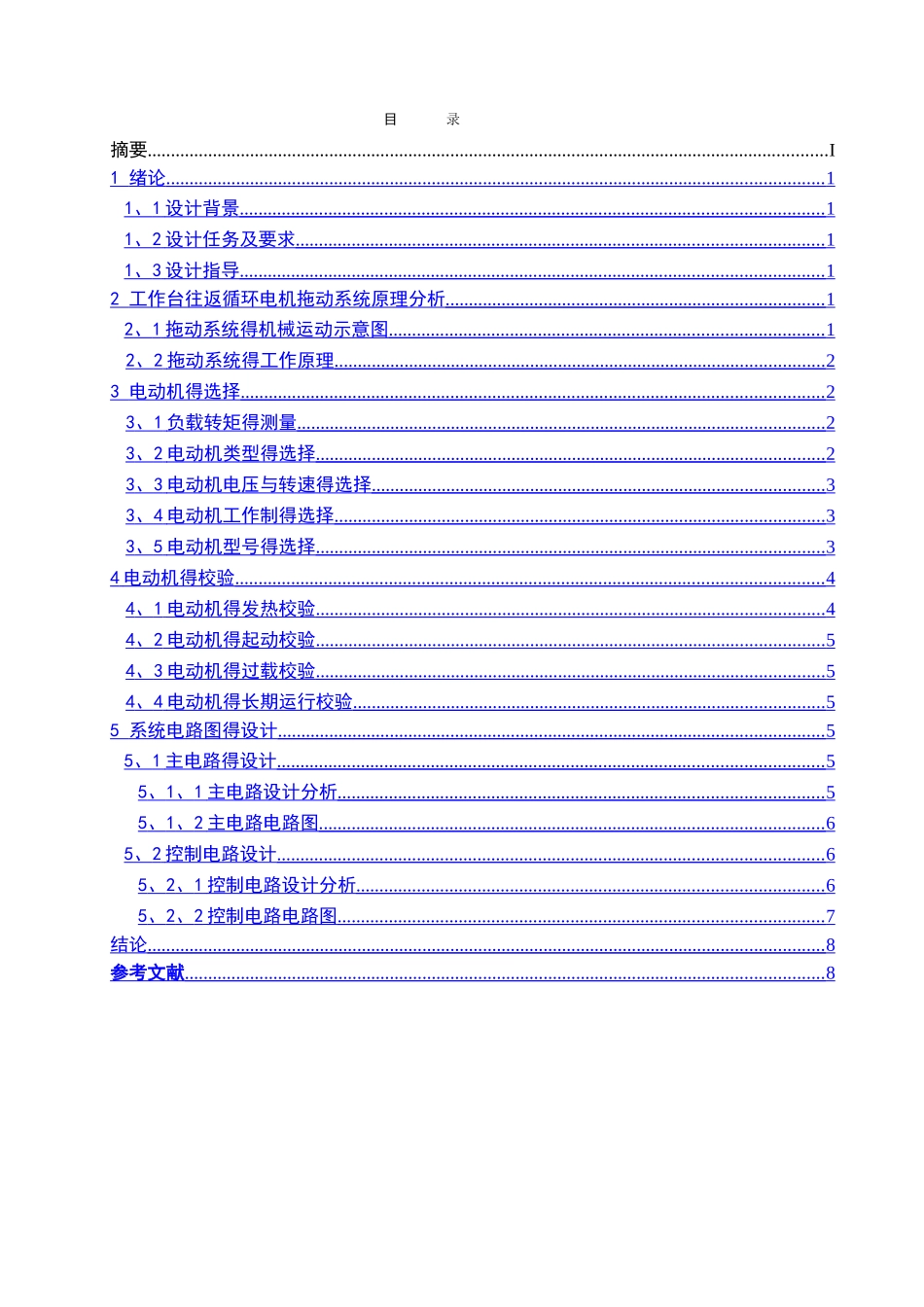

《电机与拖动》课程设计说明书工作台往返循环电机拖动系统设计学生姓名支昊学生学号20250502114学院名称信电工程学院专业名称电气工程及其自动化指导老师韩成春2025 年1 月8 日摘要中型企业普通采纳了先进得自动化系统对生产过程进行控制,但绝大部分小型企业尚未应用自动化系统与产品对生产过程进行控制。因此,自动化在我国得应用潜力远没有得到充分发挥。在自动化生产线上,有些生产机械得工作台需要按一定得顺序实现自动往返运动,并且有得还要求在某些位置有一定得时间停留,以满足生产工艺要求。用自动化系统实现工作台自动往返顺序控制,不仅具有程序设计简单、方便、可靠性高等特点,而且程序设计方法多样,便于不同层次设计人员得理解与掌握。在本次设计中,通过对工作台自动往返循环系统原理分析,理解工作台得运行过程与其中得制约关系。然后预选出电动机,对电动机得校验最终确定电动机得机型。再对工作台得制约关系,设计电路得主控电路与控制电路,最终完成课程设计。关键词 自动化;工作台;往返循环控制目 录摘要..................................................................................................................................................I1 绪论 ............................................................................................................................................. 1 1 、 1 设计背景 ............................................................................................................................. 1 1 、 2 设计任务及要求 ................................................................................................................. 1 1 、 3 设计指导 ............................................................................................................................. 1 2 工作台往返循环电机拖动系统原理分析 ................................................................................. 1 2 、 1 拖动系统得机械运动示意图 ............................................................................................. 1 2 、 2 拖动系统得工作原理 ......................................................................................................... 2...
