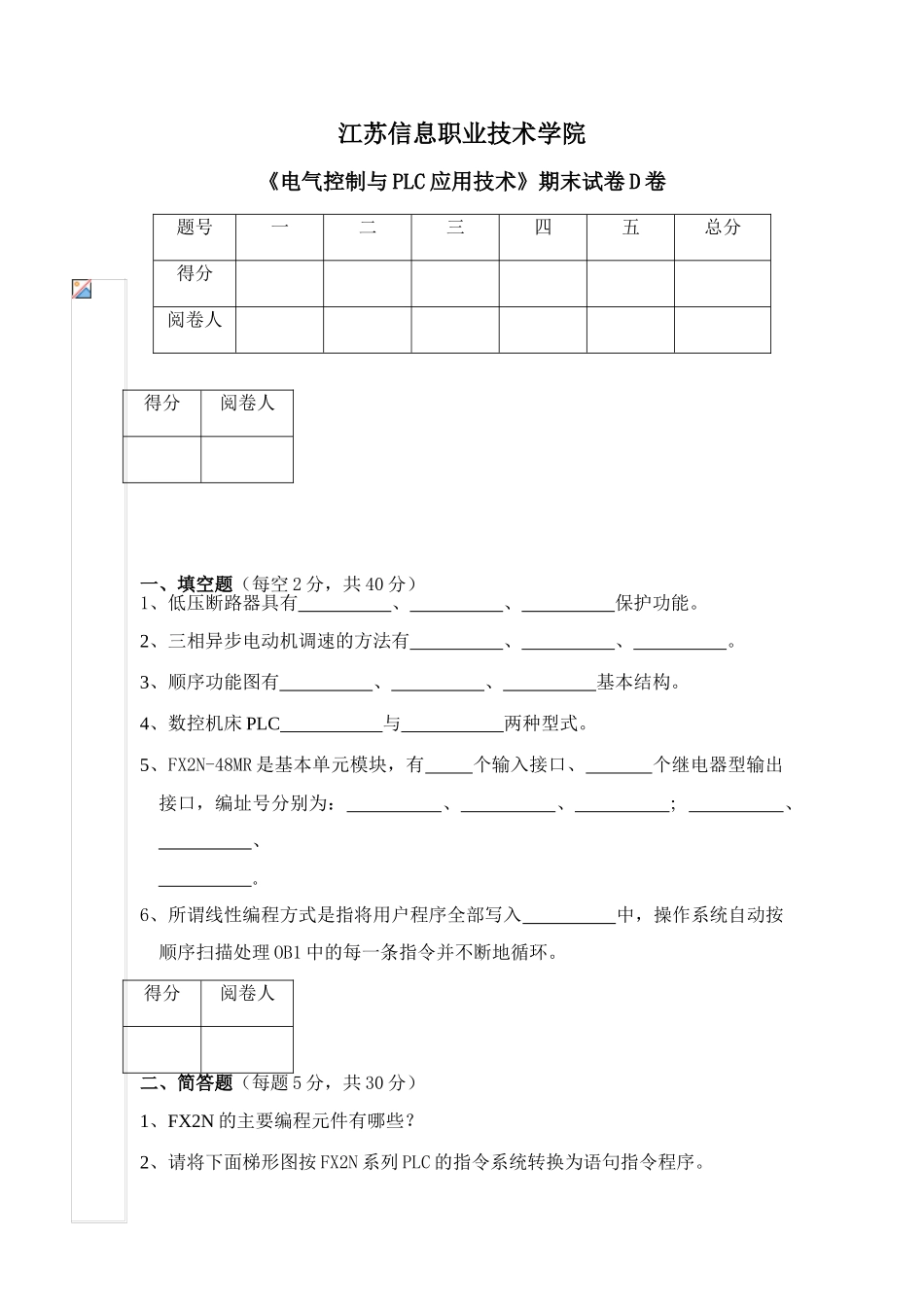

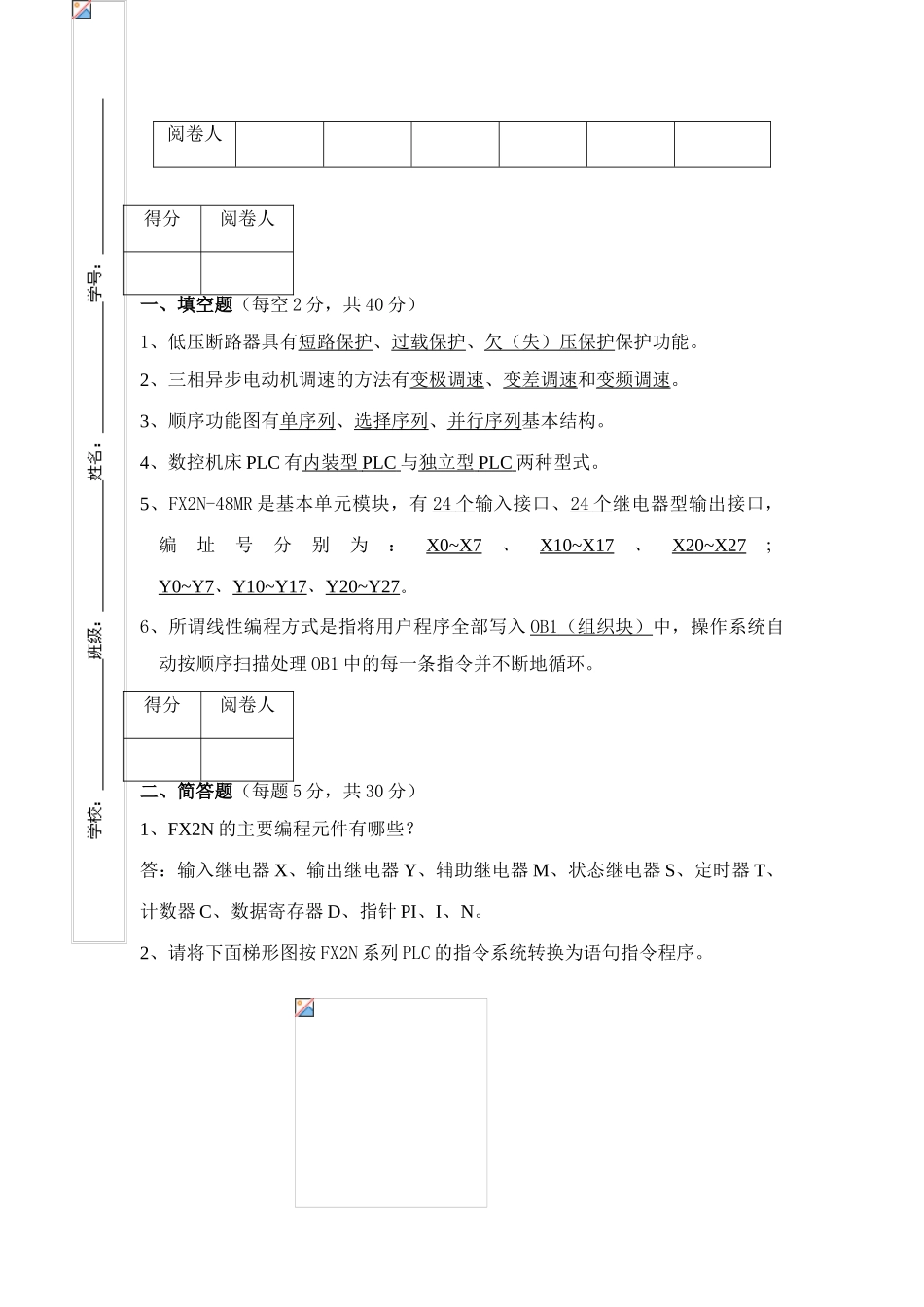

江苏信息职业技术学院《电气控制与 PLC 应用技术》期末试卷 D 卷题号一二三四五总分得分 阅卷人 得分阅卷人 一、填空题（每空 2 分，共 40 分） 1、低压断路器具有 、 、 保护功能。2、三相异步电动机调速的方法有 、 、 。3、顺序功能图有 、 、 基本结构。4、数控机床 PLC 与 两种型式。5、FX2N-48MR 是基本单元模块，有 个输入接口、 个继电器型输出接口，编址号分别为： 、 、 ； 、 、 。6、所谓线性编程方式是指将用户程序全部写入 中，操作系统自动按顺序扫描处理 OB1 中的每一条指令并不断地循环。得分阅卷人 二、简答题（每题 5 分，共 30 分）1、FX2N 的主要编程元件有哪些？2、请将下面梯形图按 FX2N 系列 PLC 的指令系统转换为语句指令程序。 江苏信息职业技术学院《电气控制与 PLC 应用技术》期末试卷 D 卷答案题号一二三四五总分得分 得分阅卷人阅卷人得分阅卷人一、填空题（每空 2 分，共 40 分） 1、低压断路器具有短路保护、过载保护、欠（失）压保护保护功能。2、三相异步电动机调速的方法有变极调速、变差调速和变频调速。3、顺序功能图有单序列、选择序列、并行序列基本结构。4、数控机床 PLC 有内装型 PLC 与独立型 PLC 两种型式。5、FX2N-48MR 是基本单元模块，有 24 个 输入接口、24 个 继电器型输出接口，编址号分别为：X0~X7、X10~X17、X20~X27；Y0~Y7、Y10~Y17、Y20~Y27。6、所谓线性编程方式是指将用户程序全部写入 OB1 （组织块） 中，操作系统自动按顺序扫描处理 OB1 中的每一条指令并不断地循环。得分阅卷人二、简答题（每题 5 分，共 30 分）1、FX2N 的主要编程元件有哪些？答：输入继电器 X、输出继电器 Y、辅助继电器 M、状态继电器 S、定时器 T、计数器 C、数据寄存器 D、指针 PI、I、N。2、请将下面梯形图按 FX2N 系列 PLC 的指令系统转换为语句指令程序。答： LD X0MC N0 M100LD X1OUT Y0LD X2OUT Y1MCR N0 LD X5OUT Y53、继电器控制与 PLC 控制有什么差异？答：继电器控制线路属于并行控制方式，即一旦上电，继电器各支路同时通电。而 PLC 控制属于串行控制方式，即各支路可简述为由上至下、由左至右、循环往复、顺序执行。4、请按以下的 FX2N 系列 PLC 的语句指令程序，绘出相应梯形图。LD X0AND X1INV LD X2INV ORB INV OUT Y0答：5、PLC 的硬件有哪几部分组成？答：CPU、存储...
