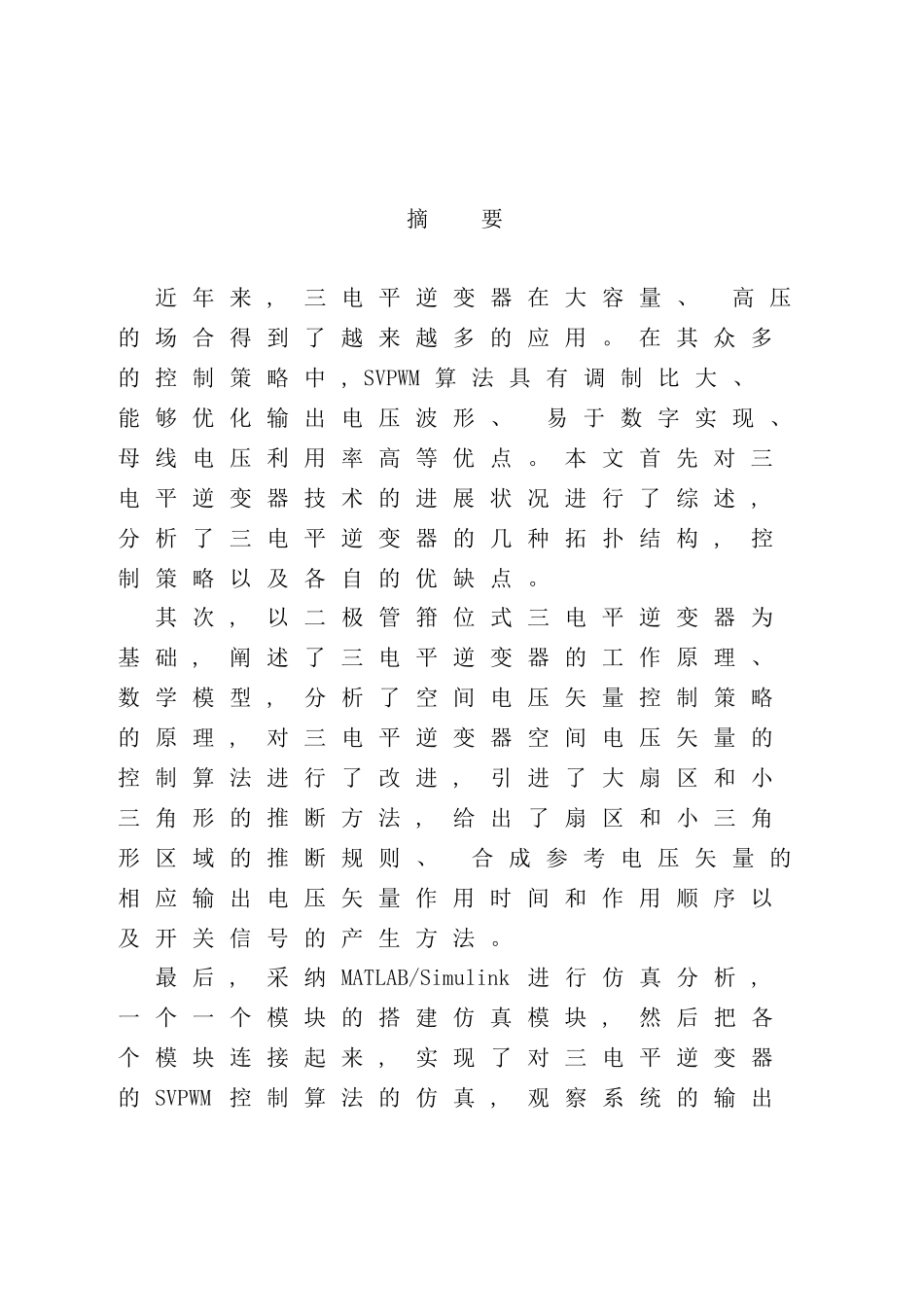

摘 要近 年 来 , 三 电 平 逆 变 器 在 大 容 量 、 高 压的 场 合 得 到 了 越 来 越 多 的 应 用 。 在 其 众 多的 控 制 策 略 中 , SVPWM 算 法 具 有 调 制 比 大 、 能 够 优 化 输 出 电 压 波 形 、 易 于 数 字 实 现 、 母 线 电 压 利 用 率 高 等 优 点 。 本 文 首 先 对 三电 平 逆 变 器 技 术 的 进 展 状 况 进 行 了 综 述 , 分 析 了 三 电 平 逆 变 器 的 几 种 拓 扑 结 构 , 控制 策 略 以 及 各 自 的 优 缺 点 。其 次 , 以 二 极 管 箝 位 式 三 电 平 逆 变 器 为基 础 , 阐 述 了 三 电 平 逆 变 器 的 工 作 原 理 、 数 学 模 型 , 分 析 了 空 间 电 压 矢 量 控 制 策 略的 原 理 , 对 三 电 平 逆 变 器 空 间 电 压 矢 量 的控 制 算 法 进 行 了 改 进 , 引 进 了 大 扇 区 和 小三 角 形 的 推 断 方 法 , 给 出 了 扇 区 和 小 三 角形 区 域 的 推 断 规 则 、 合 成 参 考 电 压 矢 量 的相 应 输 出 电 压 矢 量 作 用 时 间 和 作 用 顺 序 以及 开 关 信 号 的 产 生 方 法 。最 后 , 采 纳 MATLAB/Simulink 进 行 仿 真 分 析 , 一 个 一 个 模 块 的 搭 建 仿 真 模 块 , 然 后 把 各个 模 块 连 接 起 来 , 实 现 了 对 三 电 平 逆 变 器的 SVPWM控 制 算 法 的 仿 真 , 观 察 系 统 的 输 出波 形 , 分 析 波 形 , 并 进 行 比 较 , 验 证 了 算法 的 可 行 性 。关 键 词 : 三 电 平 逆 变 器 空 间 电 压 矢 量 控 制( SVPWM) MATLAB 仿 真ABSTRACTRecently, three-level inverter in the large capacity and high pressure situation got more and more applications fields. Among many of modulation strategies, SVPWM has been one of the most popular research points. The main advantages of the strategy are the following: it provides larger under modulation range and offers significant flexibility to optimi...
