不同形式基础梁加腋在钢筋软件中的处理方法

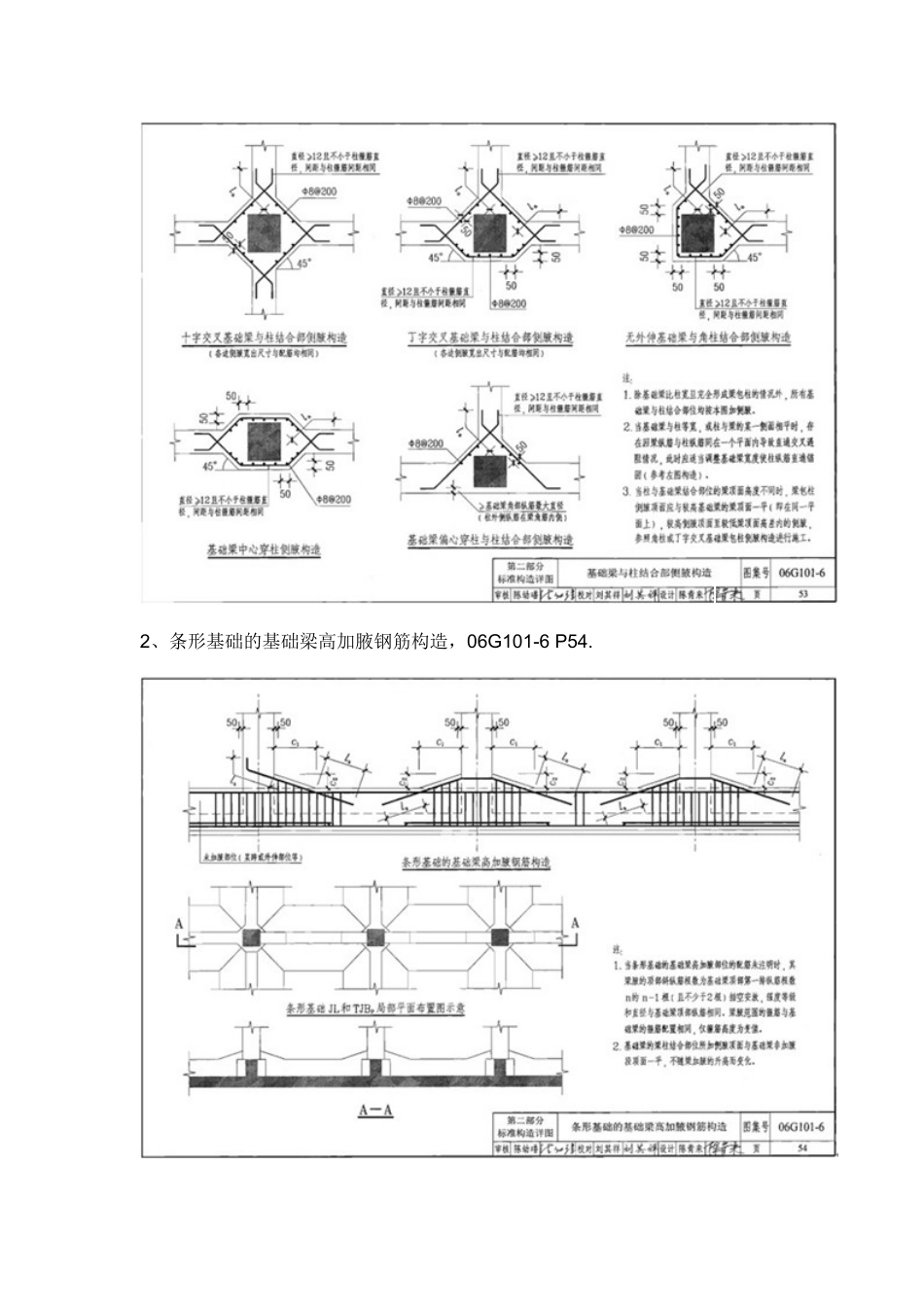

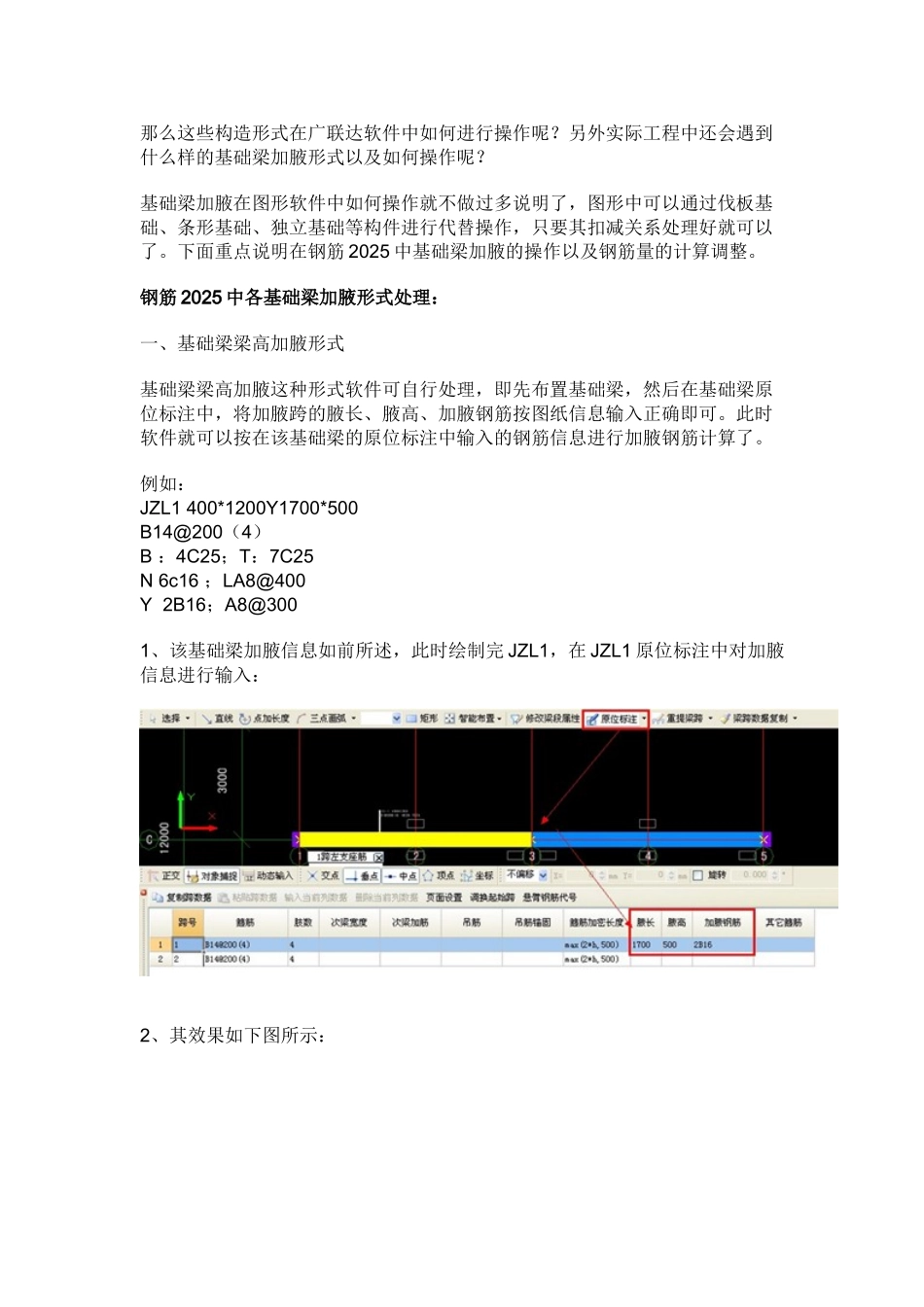

不同形式基础梁加腋在钢筋软件中的处理方法前言：建筑行业突飞猛进的进展，带来了建筑行业施工工艺及建筑构件的不断改进及创新。在这样一个环境下，预算工作者就需要根据不同的情况采纳合理的方法来处理实际工作中遇到的各种问题，通过几种不同基础梁加腋的形式在软件中的各种处理方法，来说明软件的灵活运用及软件设置的不断调整的重要性。关于基础梁加腋在《06G101-6 独基、条基、桩基承台》第 22 页，有关基础梁截面尺寸的注写中规定“注写 b*h，表示梁截面宽度与高度。当为加腋梁时，用 b*h Yc1×c2 表示，其中 c1 为腋长，c2 为腋高”。例如：JZL1 400*1200Y1700*500B14@200（4）B ：4C25；T：7C25N 6C16 ；LA8@400Y 2B16；A8@300表示 JZL1，该基础梁截面信息为 400*1200，加腋截面为 1700*500（即腋长1700，腋高 500）。在图集中基础梁加腋的形式有以下几种：1、基础梁与柱结合部侧腋构造，06G101-6 P53. 2、条形基础的基础梁高加腋钢筋构造，06G101-6 P54. 那么这些构造形式在广联达软件中如何进行操作呢？另外实际工程中还会遇到什么样的基础梁加腋形式以及如何操作呢？基础梁加腋在图形软件中如何操作就不做过多说明了，图形中可以通过伐板基础、条形基础、独立基础等构件进行代替操作，只要其扣减关系处理好就可以了。下面重点说明在钢筋 2025 中基础梁加腋的操作以及钢筋量的计算调整。钢筋 2025 中各基础梁加腋形式处理：一、基础梁梁高加腋形式基础梁梁高加腋这种形式软件可自行处理，即先布置基础梁，然后在基础梁原位标注中，将加腋跨的腋长、腋高、加腋钢筋按图纸信息输入正确即可。此时软件就可以按在该基础梁的原位标注中输入的钢筋信息进行加腋钢筋计算了。例如：JZL1 400*1200Y1700*500B14@200（4）B ：4C25；T：7C25N 6c16 ；LA8@400Y 2B16；A8@3001、该基础梁加腋信息如前所述，此时绘制完 JZL1，在 JZL1 原位标注中对加腋信息进行输入： 2、其效果如下图所示： 3、汇总计算后，点击“编辑钢筋”，查看该基础梁钢筋计算结果。 4、在编辑钢筋中可以看到加腋主筋计算正确，加腋箍筋的钢筋信息默认是根据基础梁的箍筋进行计算的，假如工程中基础梁同基础梁加腋箍筋信息相同，那么这样计算到此就算结束了；但是现在同此次举例的基础梁加腋信息的箍筋信息不同，这时就要对加腋钢筋信息进行一次编辑。可以直接在编辑钢筋中将基础梁加腋钢筋信息的“加腋箍筋”中的直径修改为此例中的 A8，...
