专业论文文献--丘东一厂控制系统的升级改造

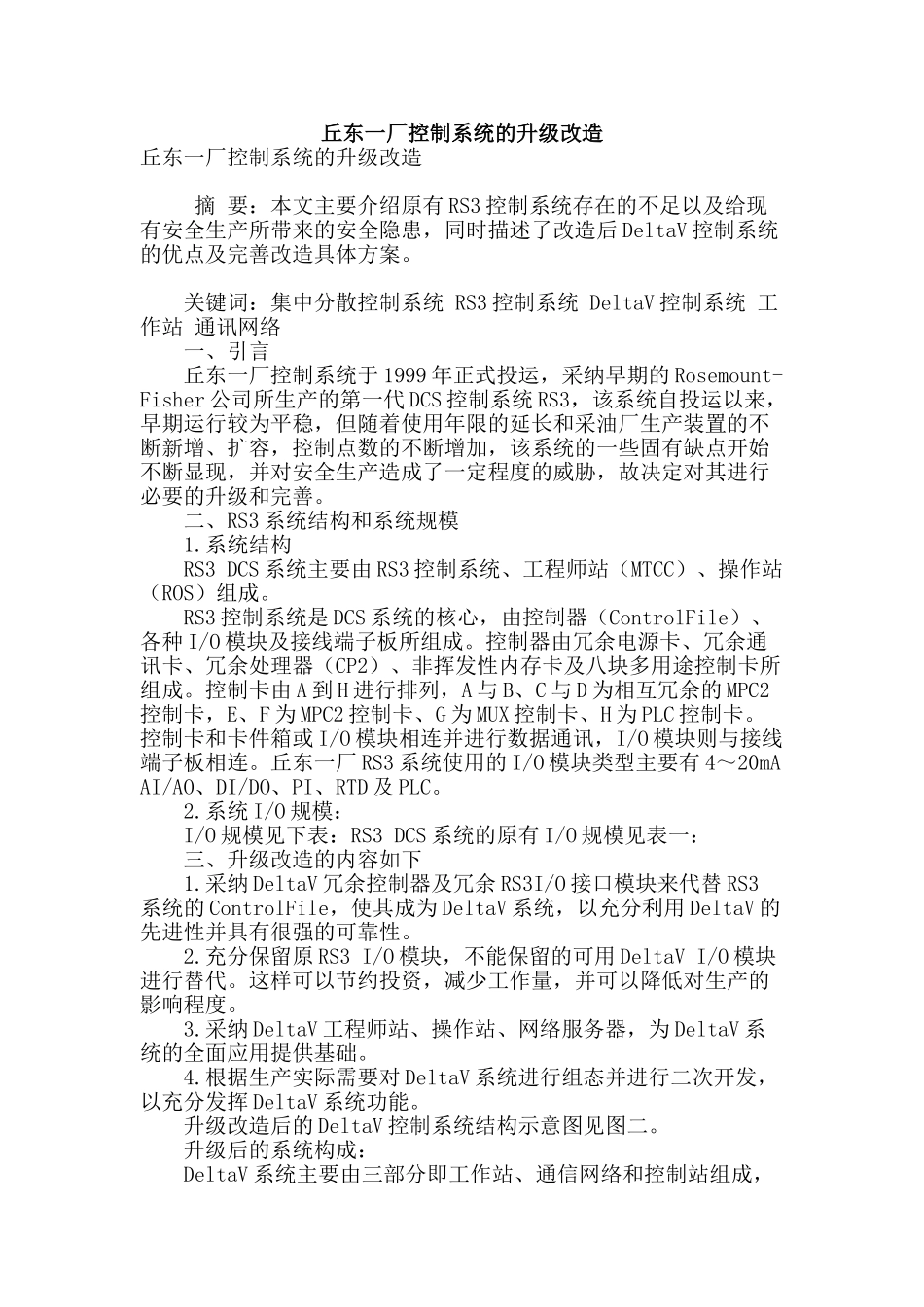

丘东一厂控制系统的升级改造丘东一厂控制系统的升级改造 摘 要：本文主要介绍原有 RS3 控制系统存在的不足以及给现有安全生产所带来的安全隐患，同时描述了改造后 DeltaV 控制系统的优点及完善改造具体方案。 关键词：集中分散控制系统 RS3 控制系统 DeltaV 控制系统 工作站 通讯网络 一、引言 丘东一厂控制系统于 1999 年正式投运，采纳早期的 Rosemount-Fisher 公司所生产的第一代 DCS 控制系统 RS3，该系统自投运以来，早期运行较为平稳，但随着使用年限的延长和采油厂生产装置的不断新增、扩容，控制点数的不断增加，该系统的一些固有缺点开始不断显现，并对安全生产造成了一定程度的威胁，故决定对其进行必要的升级和完善。 二、RS3 系统结构和系统规模 1.系统结构 RS3 DCS 系统主要由 RS3 控制系统、工程师站（MTCC）、操作站（ROS）组成。 RS3 控制系统是 DCS 系统的核心，由控制器（ControlFile）、各种 I/O 模块及接线端子板所组成。控制器由冗余电源卡、冗余通讯卡、冗余处理器（CP2）、非挥发性内存卡及八块多用途控制卡所组成。控制卡由 A 到 H 进行排列，A 与 B、C 与 D 为相互冗余的 MPC2控制卡，E、F 为 MPC2 控制卡、G 为 MUX 控制卡、H 为 PLC 控制卡。控制卡和卡件箱或 I/O 模块相连并进行数据通讯，I/O 模块则与接线端子板相连。丘东一厂 RS3 系统使用的 I/O 模块类型主要有 4～20mA AI/AO、DI/DO、PI、RTD 及 PLC。 2.系统 I/O 规模： I/O 规模见下表：RS3 DCS 系统的原有 I/O 规模见表一： 三、升级改造的内容如下 1.采纳 DeltaV 冗余控制器及冗余 RS3I/O 接口模块来代替 RS3系统的 ControlFile，使其成为 DeltaV 系统，以充分利用 DeltaV 的先进性并具有很强的可靠性。 2.充分保留原 RS3 I/O 模块，不能保留的可用 DeltaV I/O 模块进行替代。这样可以节约投资，减少工作量，并可以降低对生产的影响程度。 3.采纳 DeltaV 工程师站、操作站、网络服务器，为 DeltaV 系统的全面应用提供基础。 4.根据生产实际需要对 DeltaV 系统进行组态并进行二次开发，以充分发挥 DeltaV 系统功能。 升级改造后的 DeltaV 控制系统结构示意图见图二。 升级后的系统构成： DeltaV 系统主要由三部分即工作站、通信网络和控制站组成，工作站、通信网络及部分 I/O 卡件属于升级新增的配置。 升级改造后的 I/O 规模： 对 RS...
