东北大学自动化控制系统计算机辅助设计实验样本

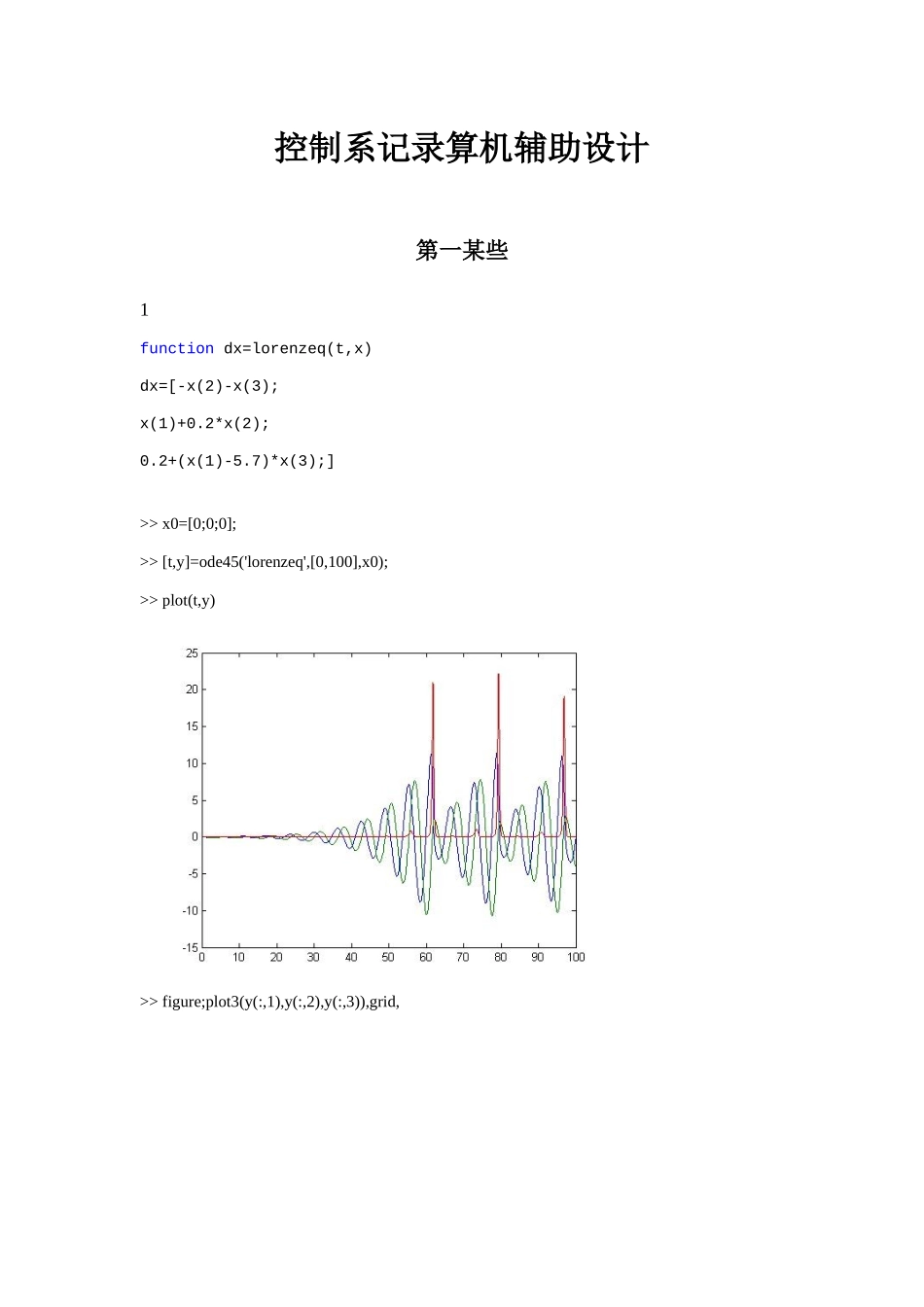

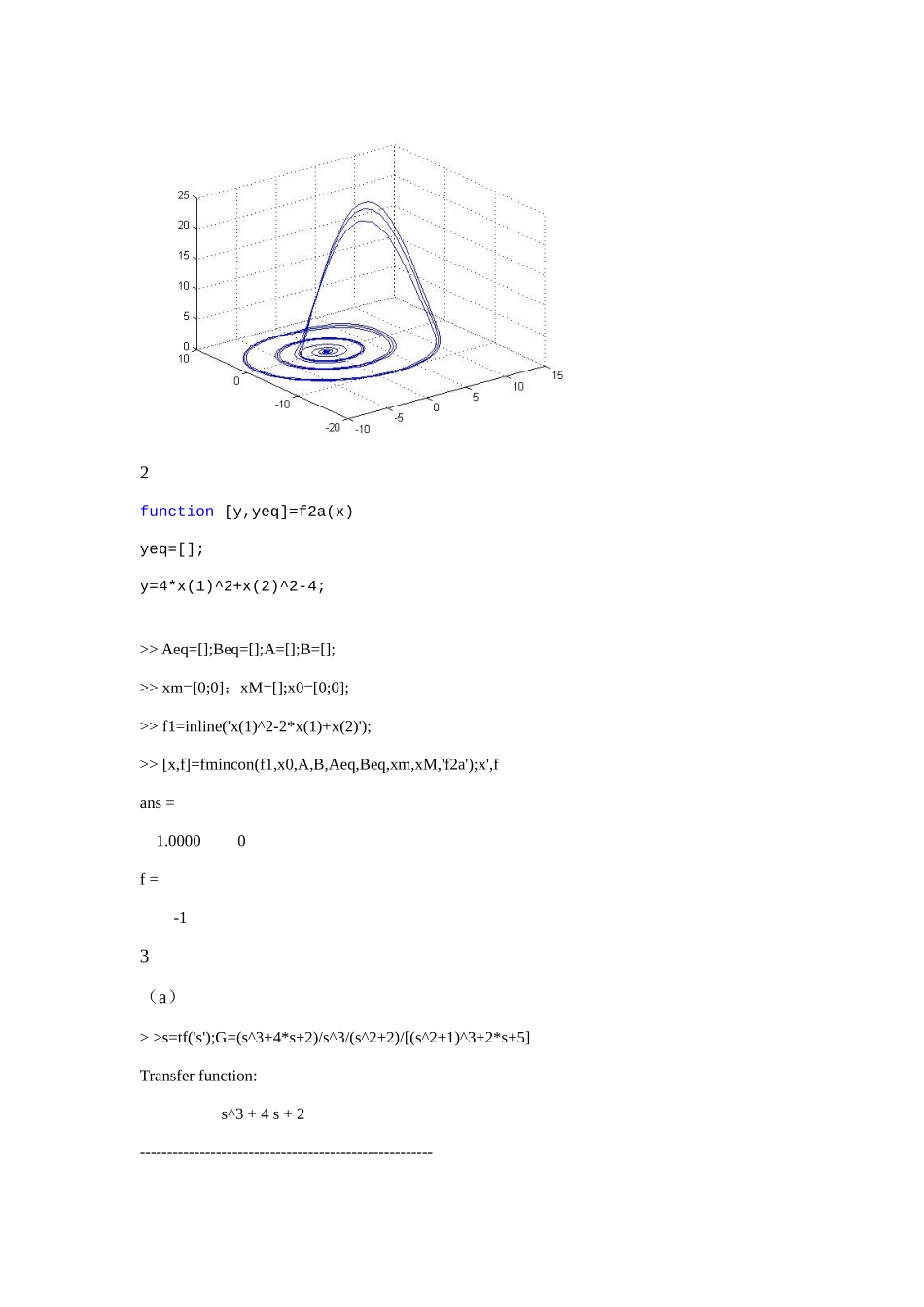

控制系记录算机辅助设计第一某些1 function dx=lorenzeq(t,x)dx=[-x(2)-x(3);x(1)+0.2*x(2);0.2+(x(1)-5.7)*x(3);]>> x0=[0;0;0];>> [t,y]=ode45('lorenzeq',[0,100],x0);>> plot(t,y)>> figure;plot3(y(:,1),y(:,2),y(:,3)),grid,2function [y,yeq]=f2a(x)yeq=[];y=4*x(1)^2+x(2)^2-4;>> Aeq=[];Beq=[];A=[];B=[];>> xm=[0;0]；xM=[];x0=[0;0];>> f1=inline('x(1)^2-2*x(1)+x(2)');>> [x,f]=fmincon(f1,x0,A,B,Aeq,Beq,xm,xM,'f2a');x',fans = 1.0000 0f =-13（a）> >s=tf('s');G=(s^3+4*s+2)/s^3/(s^2+2)/[(s^2+1)^3+2*s+5]Transfer function: s^3 + 4 s + 2------------------------------------------------------s^11 + 5 s^9 + 9 s^7 + 2 s^6 + 12 s^5 + 4 s^4 + 12 s^3（b）>> z=tf('z',0.1);>> H=(z^2+0.568)/(z-1)/(z^2-0.2*z+0.99)Transfer function: z^2 + 0.568-----------------------------z^3 - 1.2 z^2 + 1.19 z - 0.99Sampling time：0.14>> A=[0 1 0;0 0 1;-5 -4 -13];>> B=[0;0;2];>> C=[1 0 0;0 0 0;0 0 0];>> D=[0];>> G=ss(A,B,C,D);>> Ga = x1 x2 x3 x1 0 1 0 x2 0 0 1 x3 -5 -4 -13b = u1 x1 0 x2 0 x3 2c = x1 x2 x3 y1 1 0 0 y2 0 0 0 y3 0 0 0d = u1 y1 0 y2 0 y3 0Continuous-time model.>> G=tf(G)Transfer function from input to output... 2 #1： ---------------------- s^3 + 13 s^2 + 4 s + 5 #2： 0 #3： 0>> GG=zpk(G)Zero/pole/gain from input to output... 2 #1： ---------------------------------- (s+12.72) (s^2 + 0.2836s + 0.3932) #2： 0 #3： 0依照微分方程也可以直接写出传递函数模型：>> num=[2];>> den=[1,13,4,5];>> G=tf(num,den);>> GTransfer function: 2----------------------s^3 + 13 s^2 + 4 s + 5>> GG=zpk(G)Zero/pole/gain: 2----------------------------------(s+12.72) (s^2 + 0.2836s + 0.3932)5>> num=[1,2];>> den=[1,1,0.16];>> H=tf(num,den,'Ts',1);>> HTransfer function: z + 2--------------z^2 + z + 0.16Sampling time：16function H=feedback(G1,G2,key)if nargin==2;key=-1;end,H=G1/(sym(1)-key*G1*G2);H=simple(H);>> syms J Kp Ki s;>> gc=...
