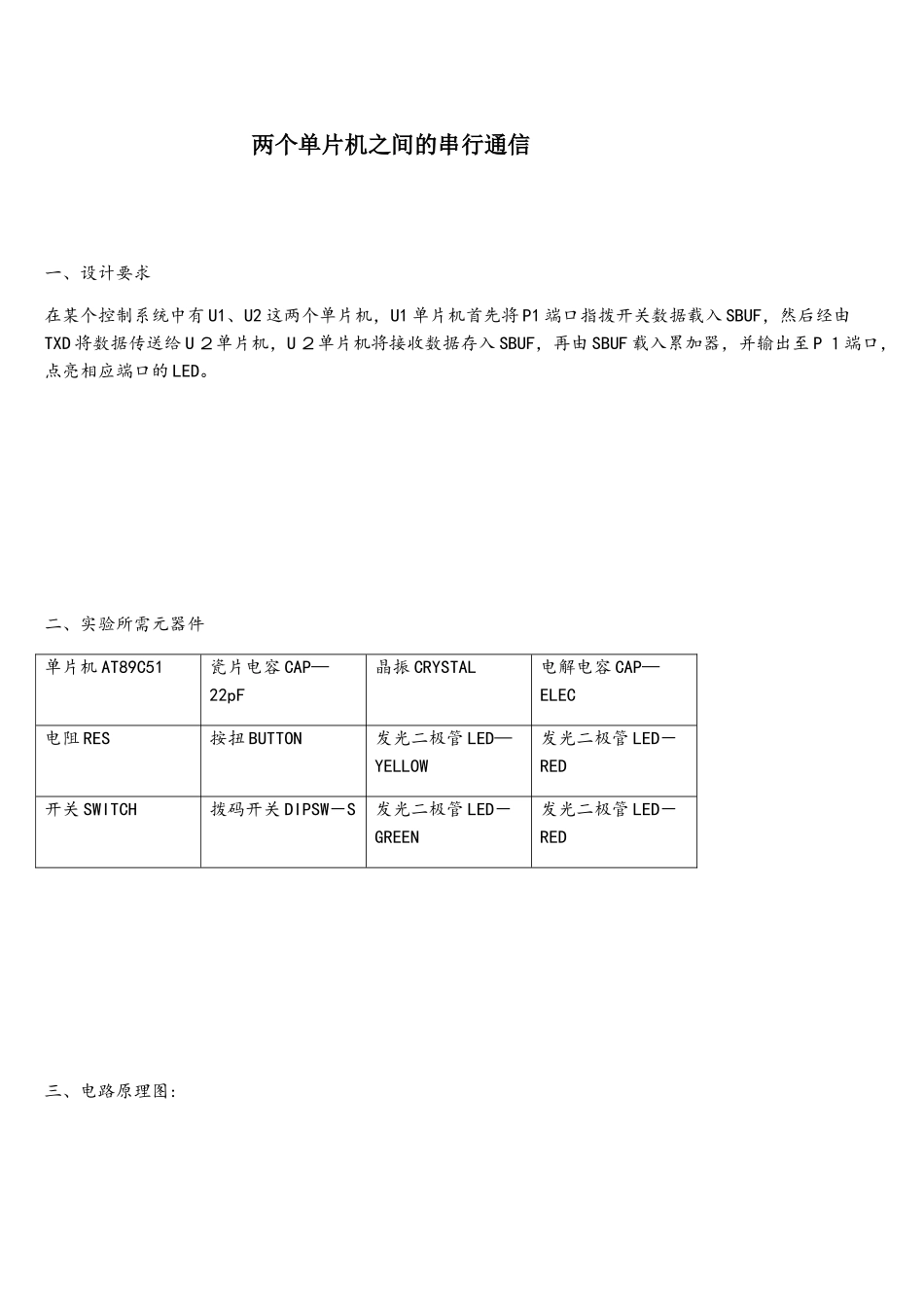

两个单片机之间的串行通信_第1页
1/6

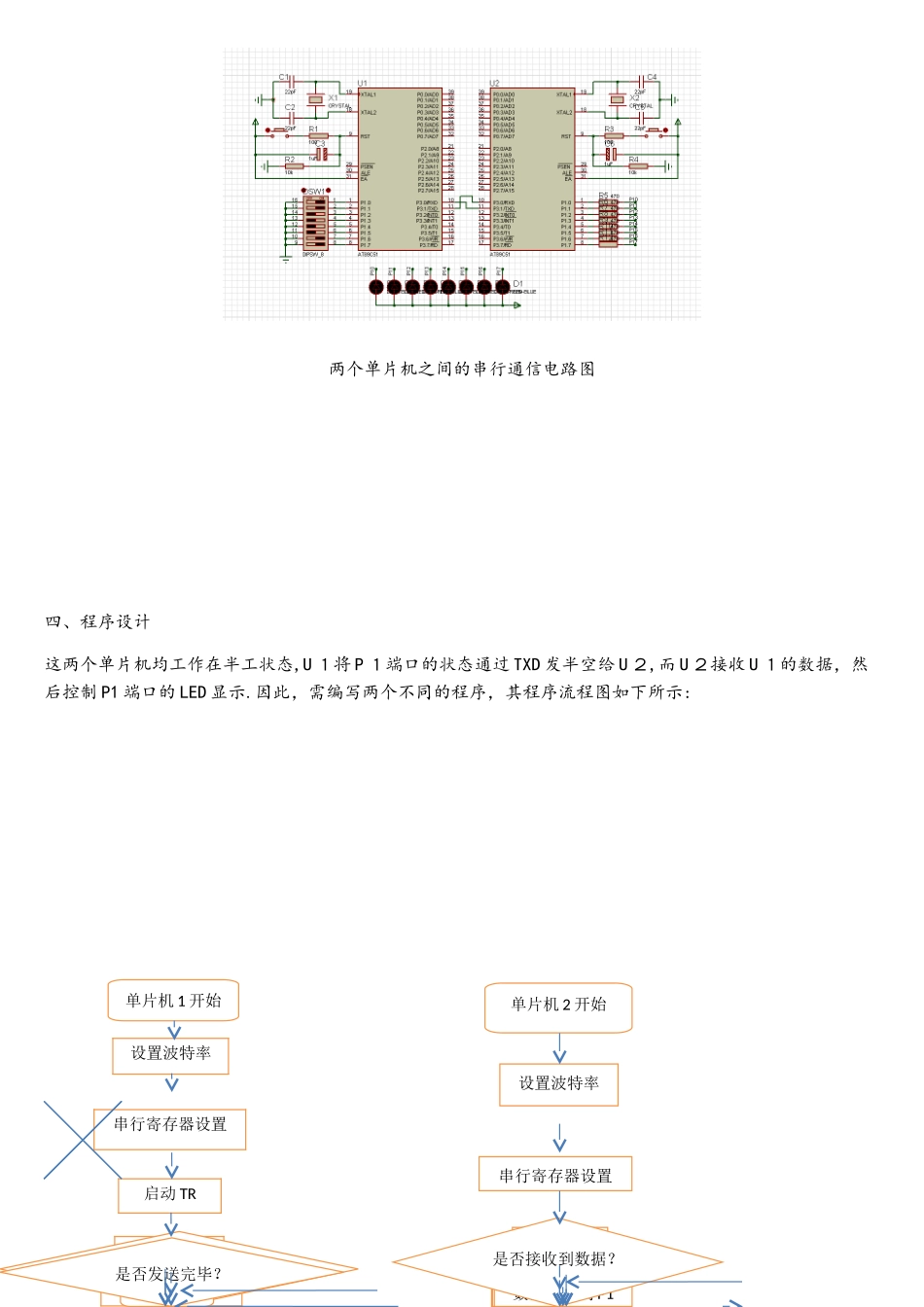

两个单片机之间的串行通信_第2页
2/6

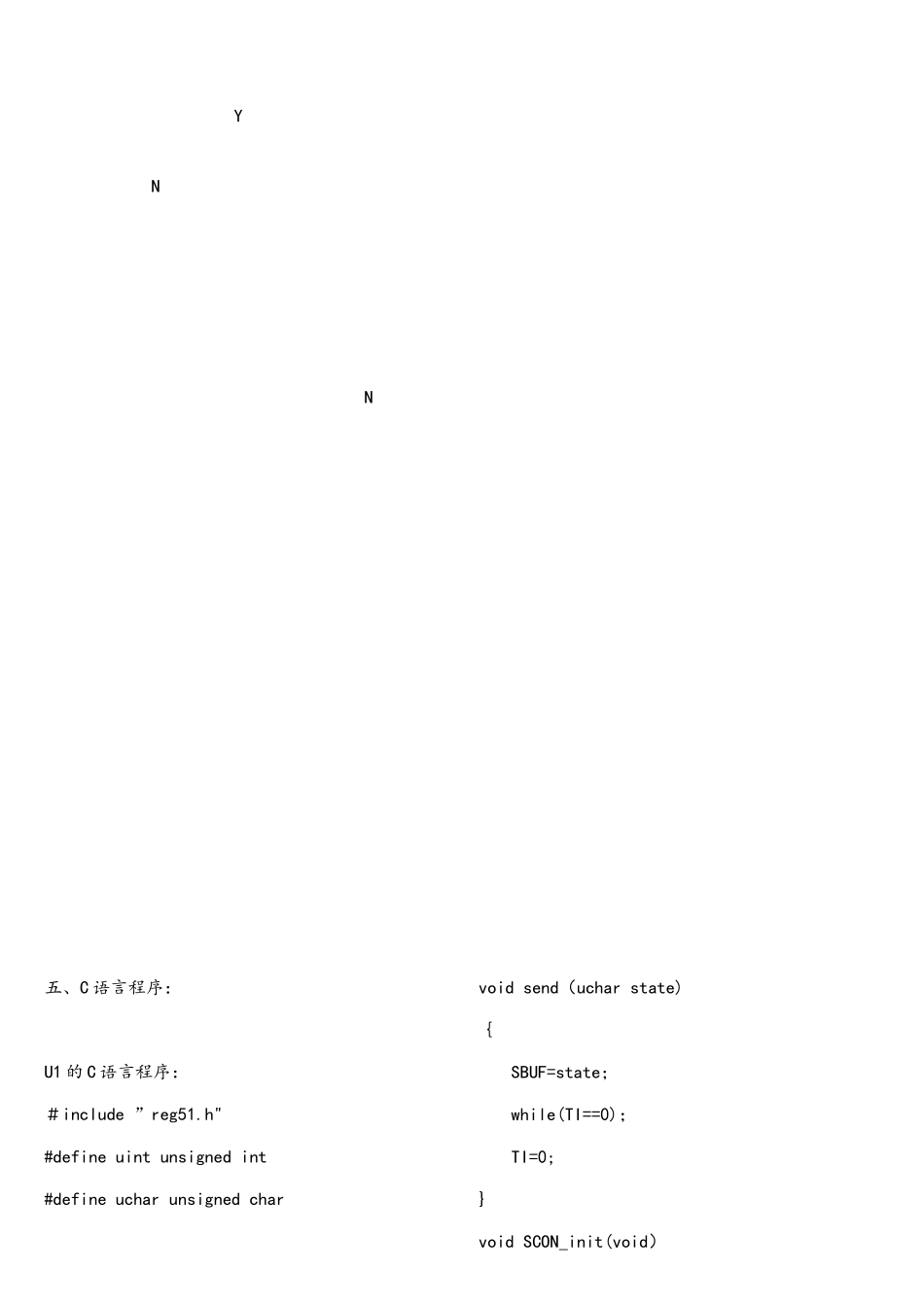

两个单片机之间的串行通信_第3页
3/6
两个单片机之间的串行通信一、设计要求在某个控制系统中有 U1、U2 这两个单片机,U1 单片机首先将 P1 端口指拨开关数据载入 SBUF,然后经由TXD 将数据传送给 U 2单片机,U 2单片机将接收数据存入 SBUF,再由 SBUF 载入累加器,并输出至 P 1端口,点亮相应端口的 LED。二、实验所需元器件单片机 AT89C51瓷片电容 CAP—22pF 晶振 CRYSTAL 电解电容 CAP—ELEC电阻 RES按扭 BUTTON发光二极管 LED—YELLOW发光二极管 LED-RED开关 SWITCH拨码开关 DIPSW-S发光二极管 LED-GREEN发光二极管 LED-RED三、电路原理图:两个单片机之间的串行通信电路图四、程序设计这两个单片机均工作在半工状态,U 1将 P 1端口的状态通过 TXD 发半空给 U 2,而 U 2接收 U 1的数据,然后控制 P1 端口的 LED 显示.因此,需编写两个不同的程序,其程序流程图如下所示:单片机 1 开始设置波特率串行寄存器设置启动 TR读拨入键值载入 SBUF 发送键值是否与前次相同单片机 2 开始串行寄存器设置清除 RI启动 TR载入 SBUF 发送数据暂存数据输出到 P1结束结束设置波特率是否接收到数据?是否发送完毕? Y N N五、C 语言程序:U1 的 C 语言程序:#include ”reg51.h"#define uint unsigned int #define uchar unsigned char void send(uchar state){SBUF=state;while(TI==0);TI=0;}void SCON_init(void){SCON=0x50;TMOD=0x20;PCON=0x00;TH1=0xfd;TL1=0xfd;TI=0;TR1=1;ES=1;}void main(){P1=0xff;SCON_init();while(1){send(P1);}}U2 的 C 语言程序:#include "reg51.h”#define uint unsigned int #define uchar unsigned char uchar state;void receive(){while(RI==0)state=SBUF;RI=0;}void SCON_init(void){SCON=0x50;TMOD=0x20;PCON=0x00;TH1=0xfd;TL1=0xfd;RI=0;TR1=1;}void main(){SCON_init();while(1){receive();P1=state;}}六、调试与仿真:
