中国某通信枢纽工程钢管混凝土柱的制造与施工

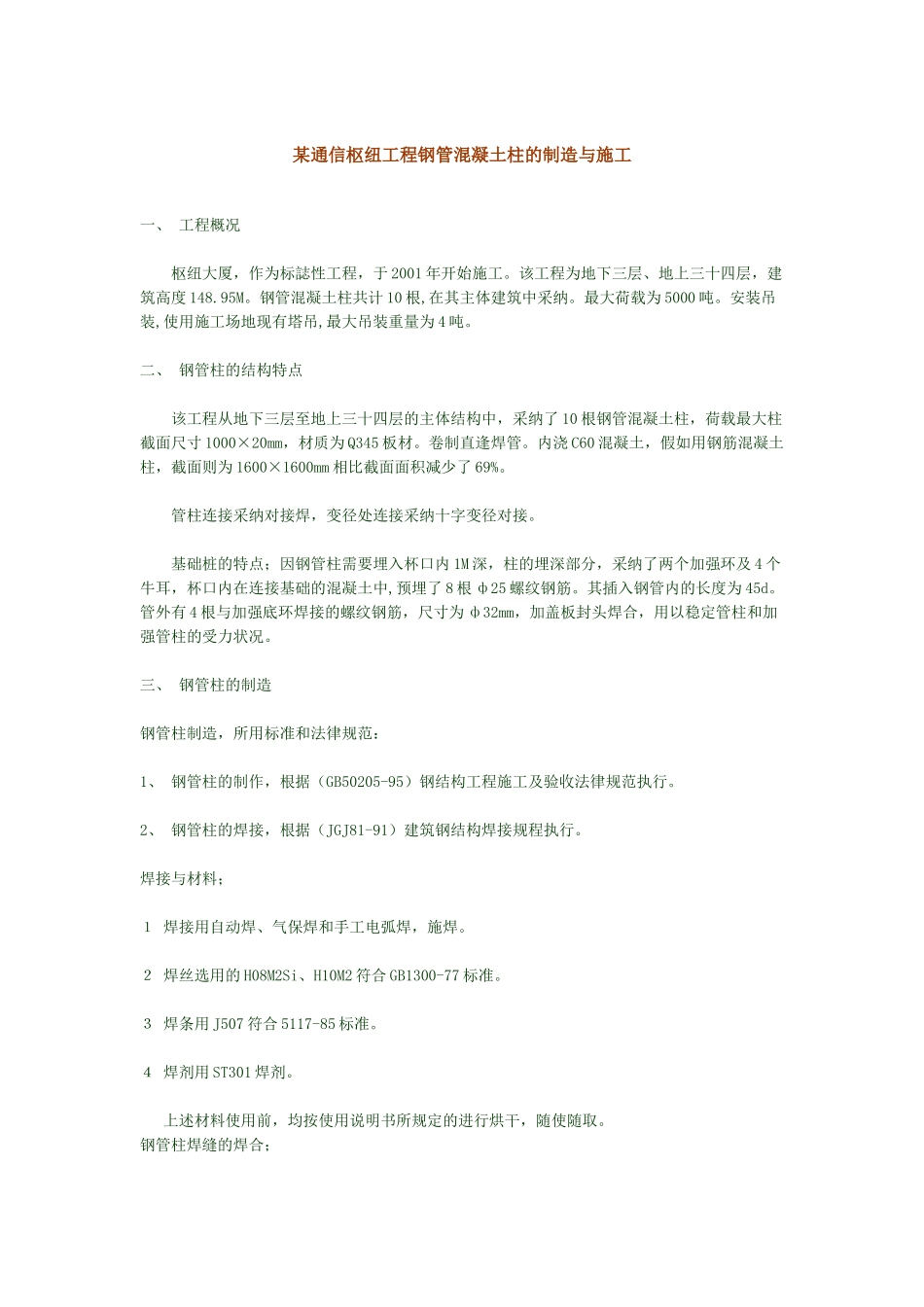

某通信枢纽工程钢管混凝土柱的制造与施工一、 工程概况 枢纽大厦，作为标誌性工程，于 2001 年开始施工。该工程为地下三层、地上三十四层，建筑高度 148.95M。钢管混凝土柱共计 10 根,在其主体建筑中采纳。最大荷载为 5000 吨。安装吊装,使用施工场地现有塔吊,最大吊装重量为 4 吨。二、 钢管柱的结构特点 该工程从地下三层至地上三十四层的主体结构中，采纳了 10 根钢管混凝土柱，荷载最大柱截面尺寸 1000×20mm，材质为 Q345 板材。卷制直逢焊管。内浇 C60 混凝土，假如用钢筋混凝土柱，截面则为 1600×1600mm 相比截面面积减少了 69%。 管柱连接采纳对接焊，变径处连接采纳十字变径对接。 基础桩的特点；因钢管柱需要埋入杯口内 1M 深，柱的埋深部分，采纳了两个加强环及 4 个牛耳，杯口内在连接基础的混凝土中,预埋了 8 根 ф25 螺纹钢筋。其插入钢管内的长度为 45d。管外有 4 根与加强底环焊接的螺纹钢筋，尺寸为 ф32mm，加盖板封头焊合，用以稳定管柱和加强管柱的受力状况。三、 钢管柱的制造钢管柱制造，所用标准和法律规范：1、 钢管柱的制作，根据（GB50205-95）钢结构工程施工及验收法律规范执行。2、 钢管柱的焊接，根据（JGJ81-91）建筑钢结构焊接规程执行。焊接与材料；１ 焊接用自动焊、气保焊和手工电弧焊，施焊。２ 焊丝选用的 H08M2Si、H10M2 符合 GB1300-77 标准。３ 焊条用 J507 符合 5117-85 标准。４ 焊剂用 ST301 焊剂。 上述材料使用前，均按使用说明书所规定的进行烘干，随使随取。钢管柱焊缝的焊合；１ ф1000×20 的钢管柱采纳的是直缝对接焊，焊缝与母材等强，焊缝质量为一级，采纳自动埋弧焊，施焊。Φ1000×16 以下，采纳螺旋焊管。双面埋弧焊。并做 100%超声探伤。２ 施焊要点、对接焊缝、分层施工、先薄后厚、分段进行，以减少焊接应力变形。３ 节点处焊合，按二级质量要求施焊， 质量按 A、B、C 级分类控制.。技术要求如下；C:；表面割纹深度；指切割面波峰与波谷之间任意 5 点的平均值，0.3--0.5mm 之间。C；气割平面度；指切割方向垂直于切割面的凹凸程度，B 值为 2%Ｔ。C；气割后零件尺寸偏差，手工±3.0mm，自动±2.0mm。B；样板允差；长、宽尺寸为 0. ~0.5mm，角度为±20￠。切割时要考虑焊接收缩余量 2－4mm。B；长度尺寸允差为±3.0mm。B；牛腿角度允差为±30￠。B；管柱椭圆度允差为 1%／D。B；焊接件长度位置尺寸；允差为±3...
