中级软件设计师2025下半年下午试题和答案

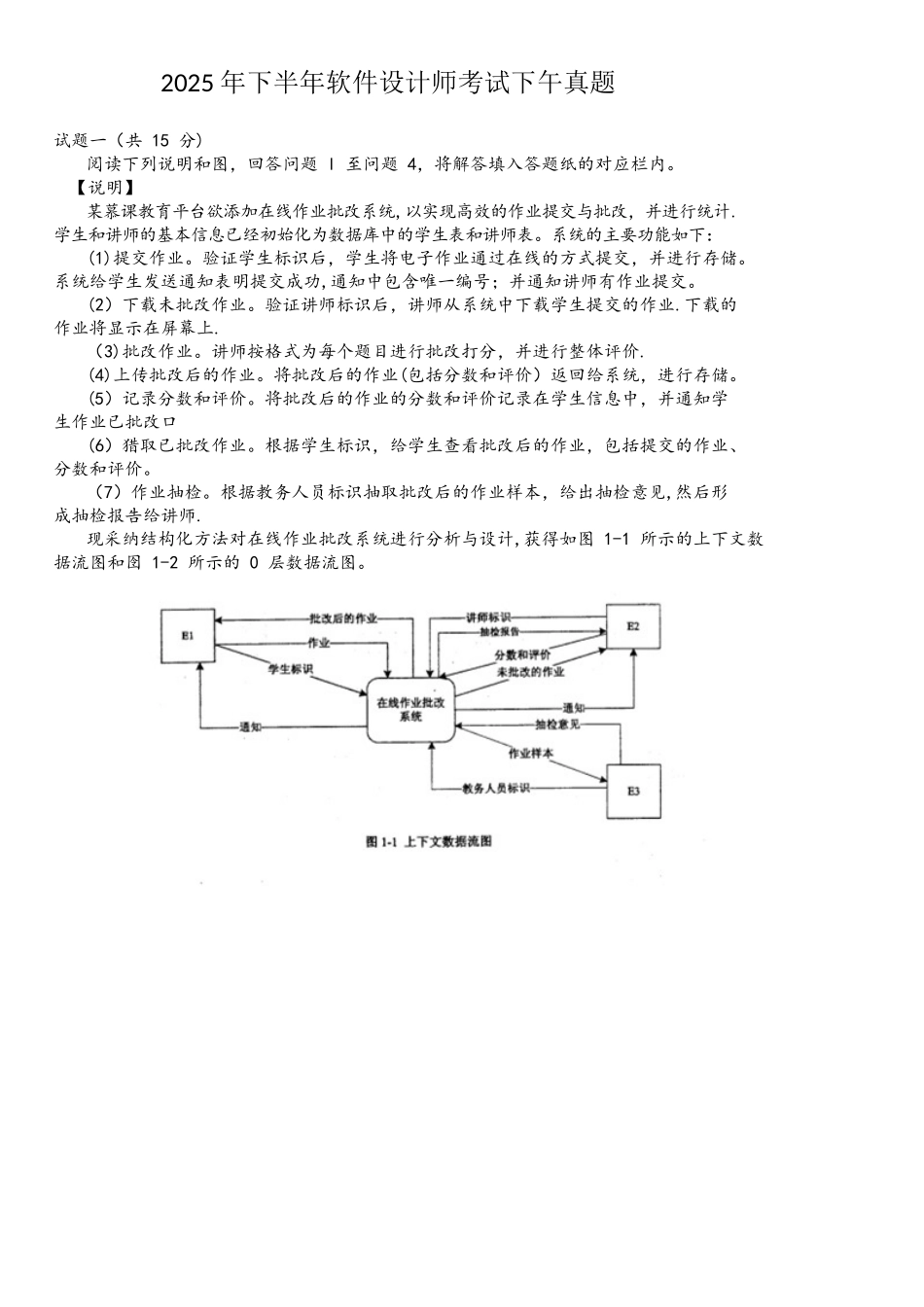

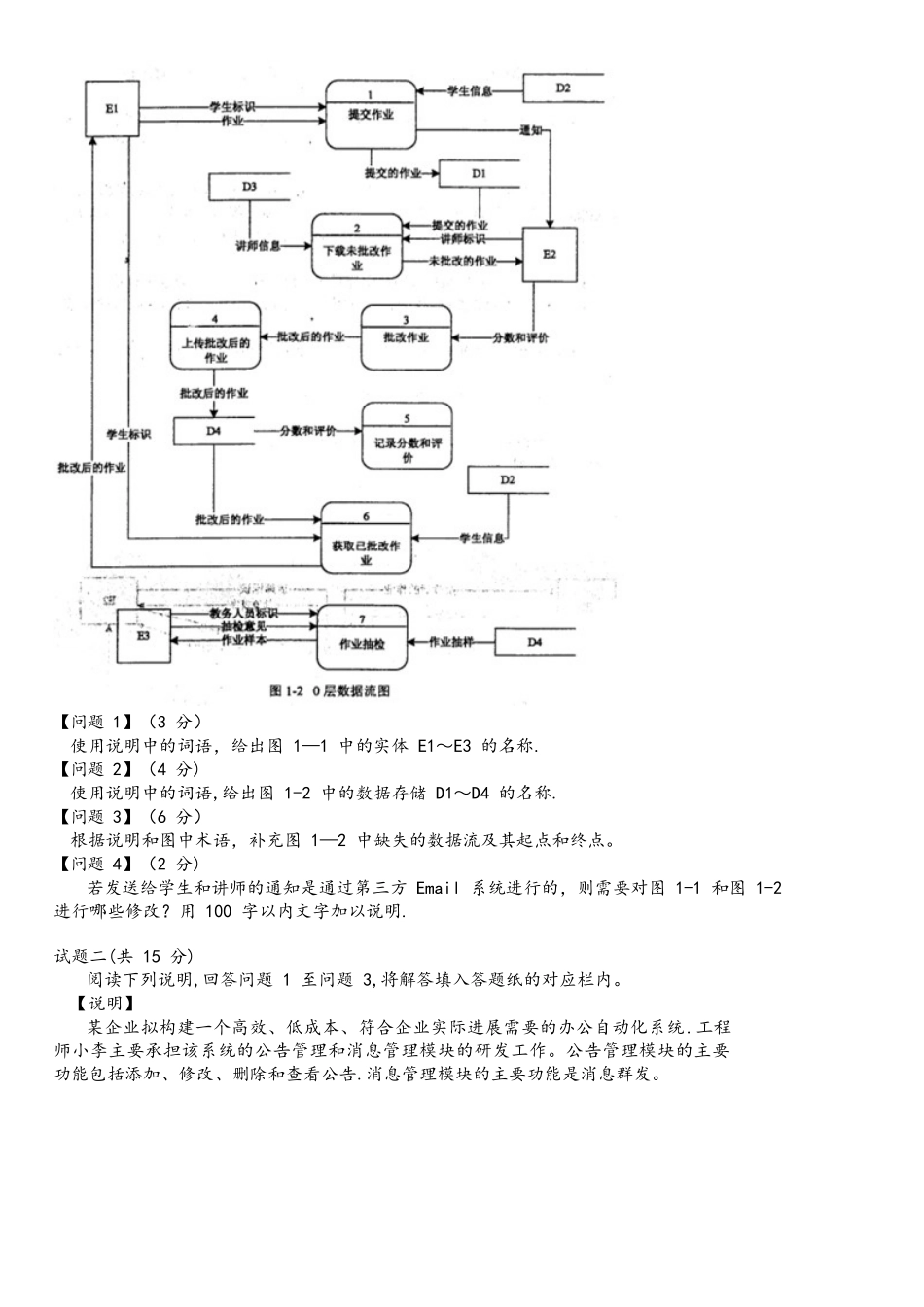

2025 年下半年软件设计师考试下午真题试题一（共 15 分)阅读下列说明和图，回答问题 l 至问题 4，将解答填入答题纸的对应栏内。【说明】某慕课教育平台欲添加在线作业批改系统,以实现高效的作业提交与批改，并进行统计.学生和讲师的基本信息已经初始化为数据库中的学生表和讲师表。系统的主要功能如下：(1)提交作业。验证学生标识后，学生将电子作业通过在线的方式提交，并进行存储。系统给学生发送通知表明提交成功,通知中包含唯一编号；并通知讲师有作业提交。(2）下载未批改作业。验证讲师标识后，讲师从系统中下载学生提交的作业.下载的作业将显示在屏幕上.（3)批改作业。讲师按格式为每个题目进行批改打分，并进行整体评价.(4)上传批改后的作业。将批改后的作业(包括分数和评价）返回给系统，进行存储。(5）记录分数和评价。将批改后的作业的分数和评价记录在学生信息中，并通知学生作业已批改口(6）猎取已批改作业。根据学生标识，给学生查看批改后的作业，包括提交的作业、分数和评价。（7）作业抽检。根据教务人员标识抽取批改后的作业样本，给出抽检意见,然后形成抽检报告给讲师.现采纳结构化方法对在线作业批改系统进行分析与设计,获得如图 1-1 所示的上下文数据流图和囹 1-2 所示的 0 层数据流图。【问题 1】（3 分）使用说明中的词语，给出图 1—1 中的实体 E1～E3 的名称.【问题 2】（4 分)使用说明中的词语,给出图 1-2 中的数据存储 D1～D4 的名称.【问题 3】（6 分）根据说明和图中术语，补充图 1—2 中缺失的数据流及其起点和终点。【问题 4】（2 分)若发送给学生和讲师的通知是通过第三方 Email 系统进行的，则需要对图 1-1 和图 1-2进行哪些修改？用 100 字以内文字加以说明.试题二(共 15 分)阅读下列说明,回答问题 1 至问题 3,将解答填入答题纸的对应栏内。【说明】某企业拟构建一个高效、低成本、符合企业实际进展需要的办公自动化系统.工程师小李主要承担该系统的公告管理和消息管理模块的研发工作。公告管理模块的主要功能包括添加、修改、删除和查看公告.消息管理模块的主要功能是消息群发。小李根据前期调研和需求分析进行了概念模型设计，具体情况分述如下：【需求分析结果】（1）该企业设有研发部、财务部、销售部等多个部门，每个部门只有一名部门经理， 有多名员工，每名员工只属于一个部门,部门信息包括:部门号、名称、部门经理和电话， 其中部门号唯一确定部门关系的每...
