中级软件设计师2025上半年下午试题及答案解析

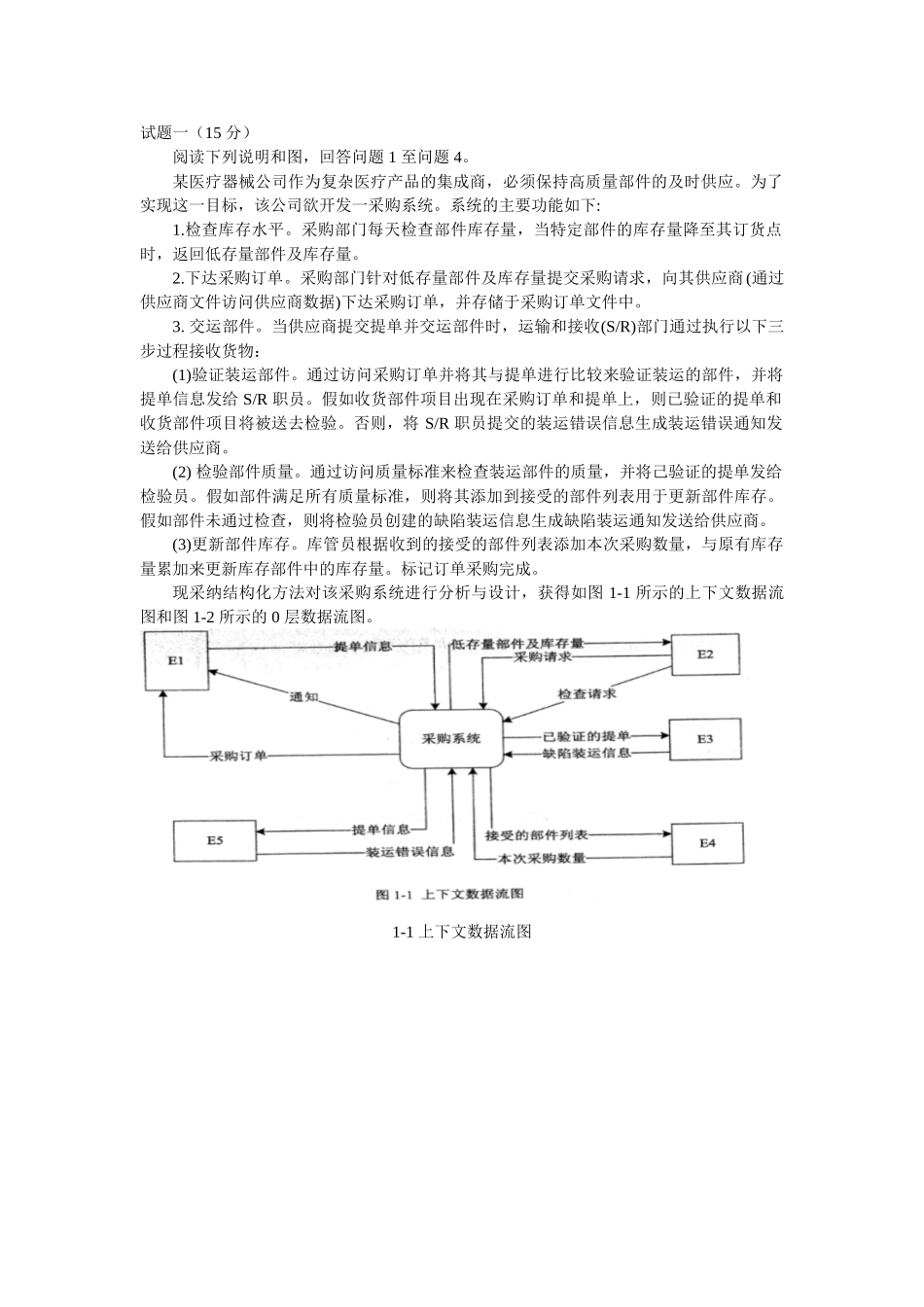

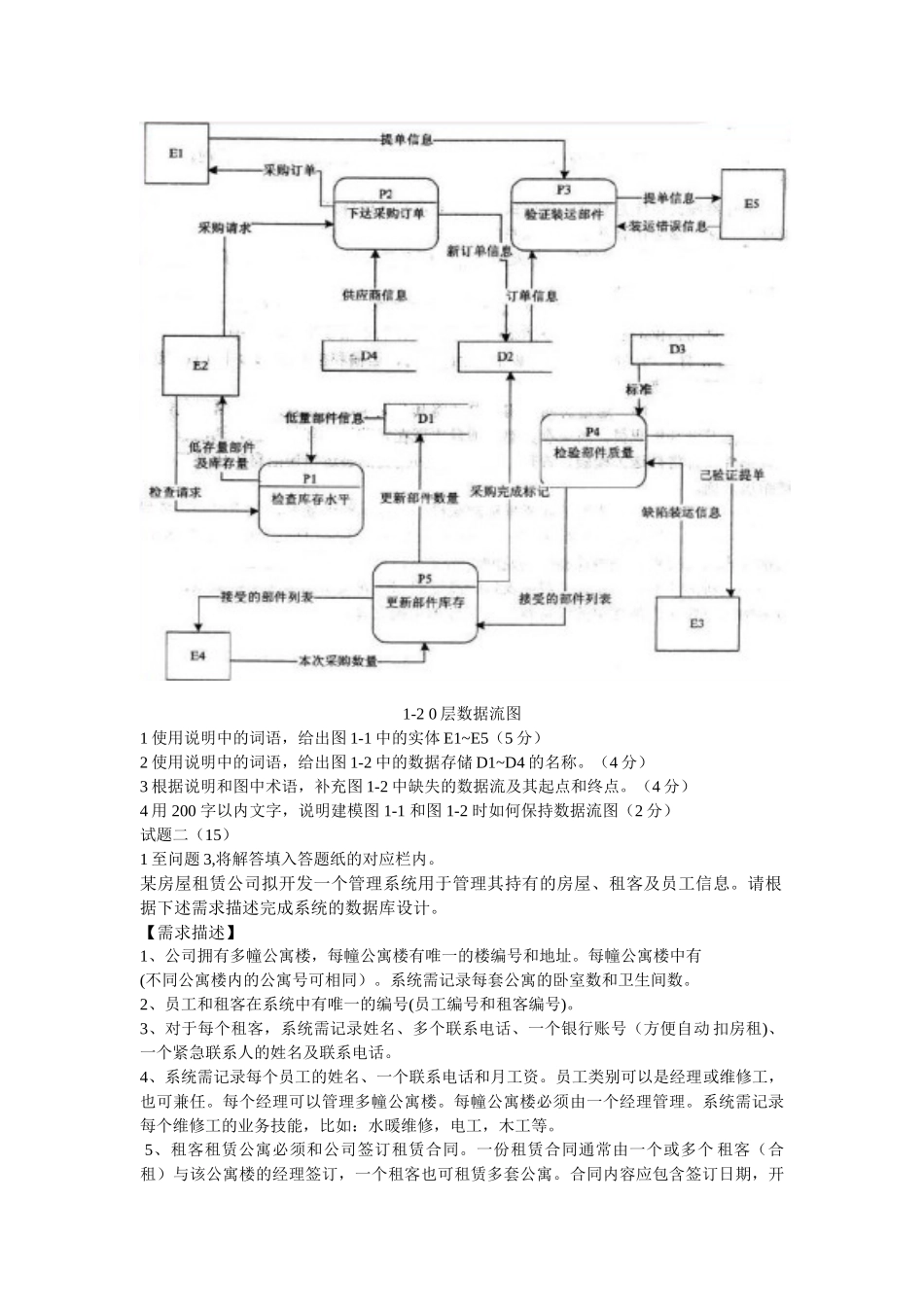

试题一（15 分）阅读下列说明和图，回答问题 1 至问题 4。某医疗器械公司作为复杂医疗产品的集成商，必须保持高质量部件的及时供应。为了实现这一目标，该公司欲开发一采购系统。系统的主要功能如下:1.检查库存水平。采购部门每天检查部件库存量，当特定部件的库存量降至其订货点时，返回低存量部件及库存量。2.下达采购订单。采购部门针对低存量部件及库存量提交采购请求，向其供应商(通过供应商文件访问供应商数据)下达采购订单，并存储于采购订单文件中。3. 交运部件。当供应商提交提单并交运部件时，运输和接收(S/R)部门通过执行以下三步过程接收货物：(1)验证装运部件。通过访问采购订单并将其与提单进行比较来验证装运的部件，并将提单信息发给 S/R 职员。假如收货部件项目出现在采购订单和提单上，则已验证的提单和收货部件项目将被送去检验。否则，将 S/R 职员提交的装运错误信息生成装运错误通知发送给供应商。(2) 检验部件质量。通过访问质量标准来检查装运部件的质量，并将己验证的提单发给检验员。假如部件满足所有质量标准，则将其添加到接受的部件列表用于更新部件库存。假如部件未通过检查，则将检验员创建的缺陷装运信息生成缺陷装运通知发送给供应商。(3)更新部件库存。库管员根据收到的接受的部件列表添加本次采购数量，与原有库存量累加来更新库存部件中的库存量。标记订单采购完成。现采纳结构化方法对该采购系统进行分析与设计，获得如图 1-1 所示的上下文数据流图和图 1-2 所示的 0 层数据流图。 1-1 上下文数据流图1-2 0 层数据流图1 使用说明中的词语，给出图 1-1 中的实体 E1~E5（5 分） 2 使用说明中的词语，给出图 1-2 中的数据存储 D1~D4 的名称。（4 分） 3 根据说明和图中术语，补充图 1-2 中缺失的数据流及其起点和终点。（4 分） 4 用 200 字以内文字，说明建模图 1-1 和图 1-2 时如何保持数据流图（2 分）试题二（15）1 至问题 3,将解答填入答题纸的对应栏内。 某房屋租赁公司拟开发一个管理系统用于管理其持有的房屋、租客及员工信息。请根据下述需求描述完成系统的数据库设计。【需求描述】 1、公司拥有多幢公寓楼，每幢公寓楼有唯一的楼编号和地址。每幢公寓楼中有(不同公寓楼内的公寓号可相同）。系统需记录每套公寓的卧室数和卫生间数。2、员工和租客在系统中有唯一的编号(员工编号和租客编号)。 3、对于每个租客，系统需记录姓名、多个联系电话、一个...
