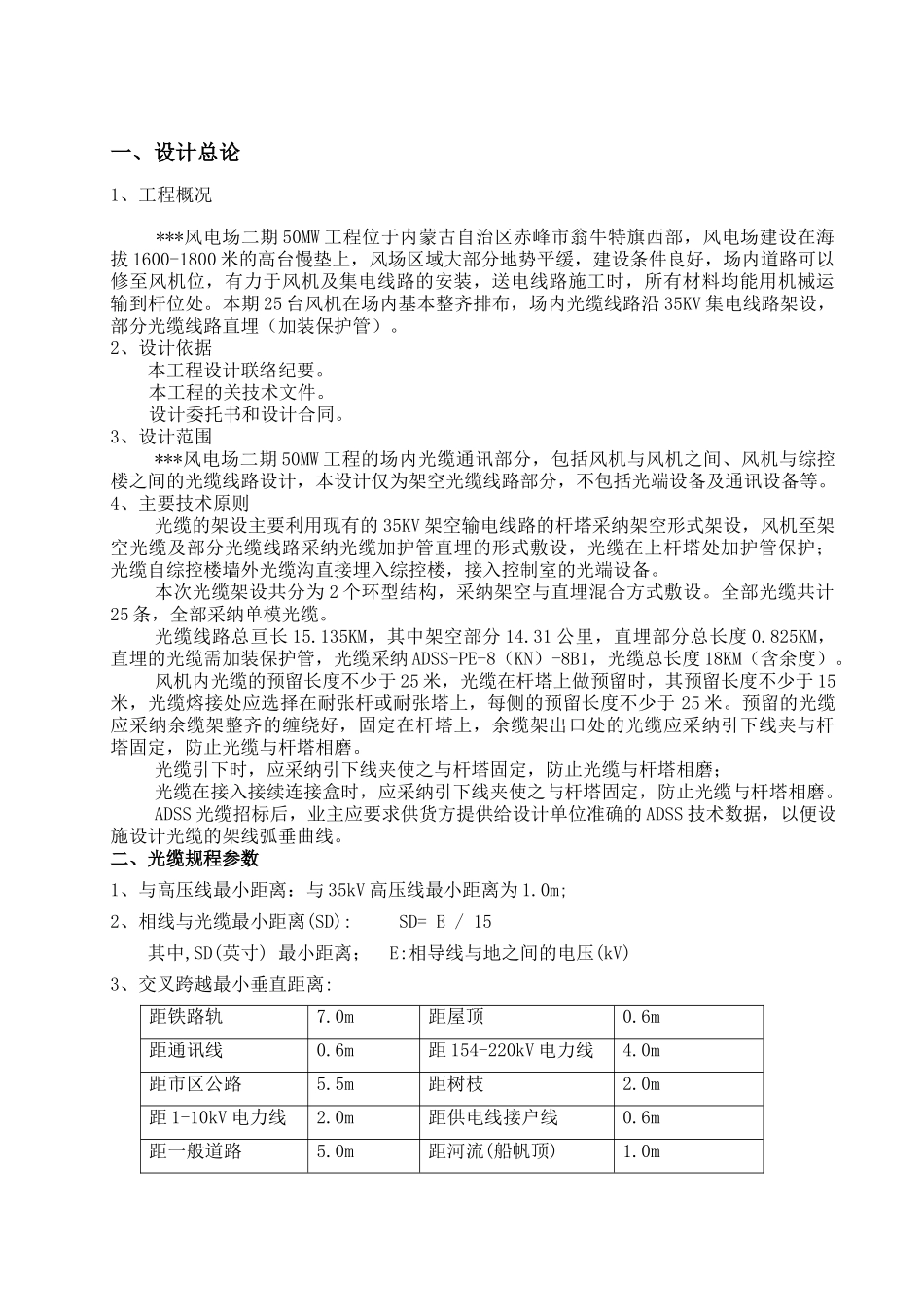

***风电场二期 50MW 工程场内光缆通讯部分施工设计阶段说 明 书设计单位：**风电设计讨论所设计证号：电力乙级 301007-sy 号地 址：****建设路日 期：2025-7-15审查:校核:编写:一、设计总论1、工程概况***风电场二期 50MW 工程位于内蒙古自治区赤峰市翁牛特旗西部，风电场建设在海拔 1600-1800 米的高台慢垫上，风场区域大部分地势平缓，建设条件良好，场内道路可以修至风机位，有力于风机及集电线路的安装，送电线路施工时，所有材料均能用机械运输到杆位处。本期 25 台风机在场内基本整齐排布，场内光缆线路沿 35KV 集电线路架设，部分光缆线路直埋（加装保护管）。2、设计依据本工程设计联络纪要。本工程的关技术文件。设计委托书和设计合同。3、设计范围***风电场二期 50MW 工程的场内光缆通讯部分，包括风机与风机之间、风机与综控楼之间的光缆线路设计，本设计仅为架空光缆线路部分，不包括光端设备及通讯设备等。4、主要技术原则光缆的架设主要利用现有的 35KV 架空输电线路的杆塔采纳架空形式架设，风机至架空光缆及部分光缆线路采纳光缆加护管直埋的形式敷设，光缆在上杆塔处加护管保护；光缆自综控楼墙外光缆沟直接埋入综控楼，接入控制室的光端设备。本次光缆架设共分为 2 个环型结构，采纳架空与直埋混合方式敷设。全部光缆共计25 条，全部采纳单模光缆。光缆线路总亘长 15.135KM，其中架空部分 14.31 公里，直埋部分总长度 0.825KM，直埋的光缆需加装保护管，光缆采纳 ADSS-PE-8（KN）-8B1，光缆总长度 18KM（含余度）。风机内光缆的预留长度不少于 25 米，光缆在杆塔上做预留时，其预留长度不少于 15米，光缆熔接处应选择在耐张杆或耐张塔上，每侧的预留长度不少于 25 米。预留的光缆应采纳余缆架整齐的缠绕好，固定在杆塔上，余缆架出口处的光缆应采纳引下线夹与杆塔固定，防止光缆与杆塔相磨。光缆引下时，应采纳引下线夹使之与杆塔固定，防止光缆与杆塔相磨；光缆在接入接续连接盒时，应采纳引下线夹使之与杆塔固定，防止光缆与杆塔相磨。ADSS 光缆招标后，业主应要求供货方提供给设计单位准确的 ADSS 技术数据，以便设施设计光缆的架线弧垂曲线。二、光缆规程参数1、与高压线最小距离：与 35kV 高压线最小距离为 1.0m;2、相线与光缆最小距离(SD): SD= E / 15其中,SD(英寸) 最小距离； E:相导线与地之间的电压(kV)3、交叉跨越最小垂直距离:距铁路轨7.0m距屋顶0.6m距通讯线0.6m距 ...
