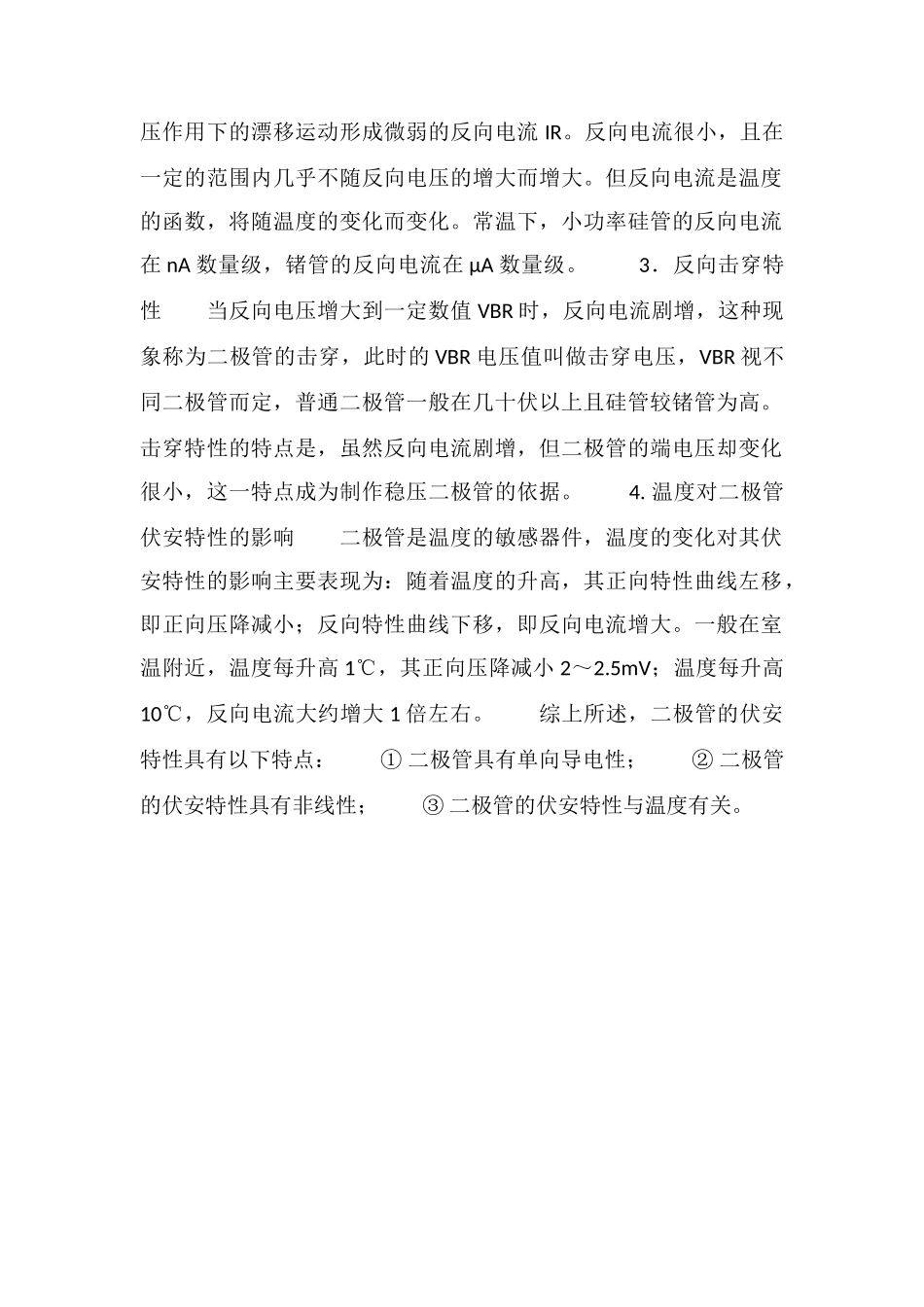

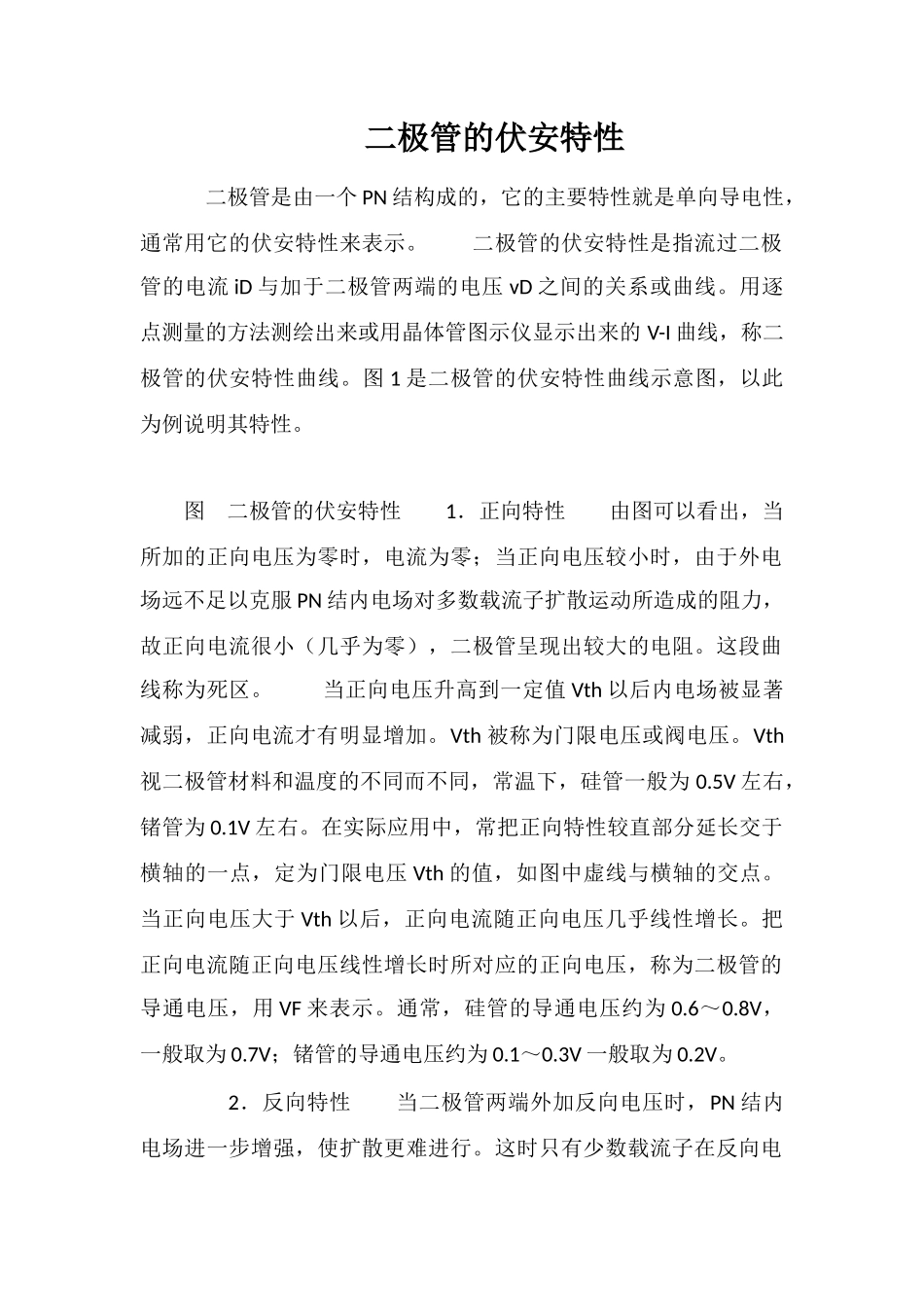

二极管的伏安特性 二极管是由一个 PN 结构成的，它的主要特性就是单向导电性，通常用它的伏安特性来表示。 二极管的伏安特性是指流过二极管的电流 iD 与加于二极管两端的电压 vD 之间的关系或曲线。用逐点测量的方法测绘出来或用晶体管图示仪显示出来的 V-I 曲线，称二极管的伏安特性曲线。图 1 是二极管的伏安特性曲线示意图，以此为例说明其特性。图 二极管的伏安特性 1．正向特性 由图可以看出，当所加的正向电压为零时，电流为零；当正向电压较小时，由于外电场远不足以克服 PN 结内电场对多数载流子扩散运动所造成的阻力，故正向电流很小（几乎为零），二极管呈现出较大的电阻。这段曲线称为死区。 当正向电压升高到一定值 Vth 以后内电场被显著减弱，正向电流才有明显增加。Vth 被称为门限电压或阀电压。Vth视二极管材料和温度的不同而不同，常温下，硅管一般为 0.5V 左右，锗管为 0.1V 左右。在实际应用中，常把正向特性较直部分延长交于横轴的一点，定为门限电压 Vth 的值，如图中虚线与横轴的交点。 当正向电压大于 Vth 以后，正向电流随正向电压几乎线性增长。把正向电流随正向电压线性增长时所对应的正向电压，称为二极管的导通电压，用 VF 来表示。通常，硅管的导通电压约为 0.6～0.8V，一般取为 0.7V；锗管的导通电压约为 0.1～0.3V 一般取为 0.2V。 2．反向特性 当二极管两端外加反向电压时，PN 结内电场进一步增强，使扩散更难进行。这时只有少数载流子在反向电压作用下的漂移运动形成微弱的反向电流 IR。反向电流很小，且在一定的范围内几乎不随反向电压的增大而增大。但反向电流是温度的函数，将随温度的变化而变化。常温下，小功率硅管的反向电流在 nA 数量级，锗管的反向电流在 μA 数量级。 3．反向击穿特性 当反向电压增大到一定数值 VBR 时，反向电流剧增，这种现象称为二极管的击穿，此时的 VBR 电压值叫做击穿电压，VBR 视不同二极管而定，普通二极管一般在几十伏以上且硅管较锗管为高。 击穿特性的特点是，虽然反向电流剧增，但二极管的端电压却变化很小，这一特点成为制作稳压二极管的依据。 4. 温度对二极管伏安特性的影响 二极管是温度的敏感器件，温度的变化对其伏安特性的影响主要表现为：随着温度的升高，其正向特性曲线左移，即正向压降减小；反向特性曲线下移，即反向电流增大。一般在室温附近，温度每升高 1℃，其正向压降减小 2～2.5mV；温度每升高...
