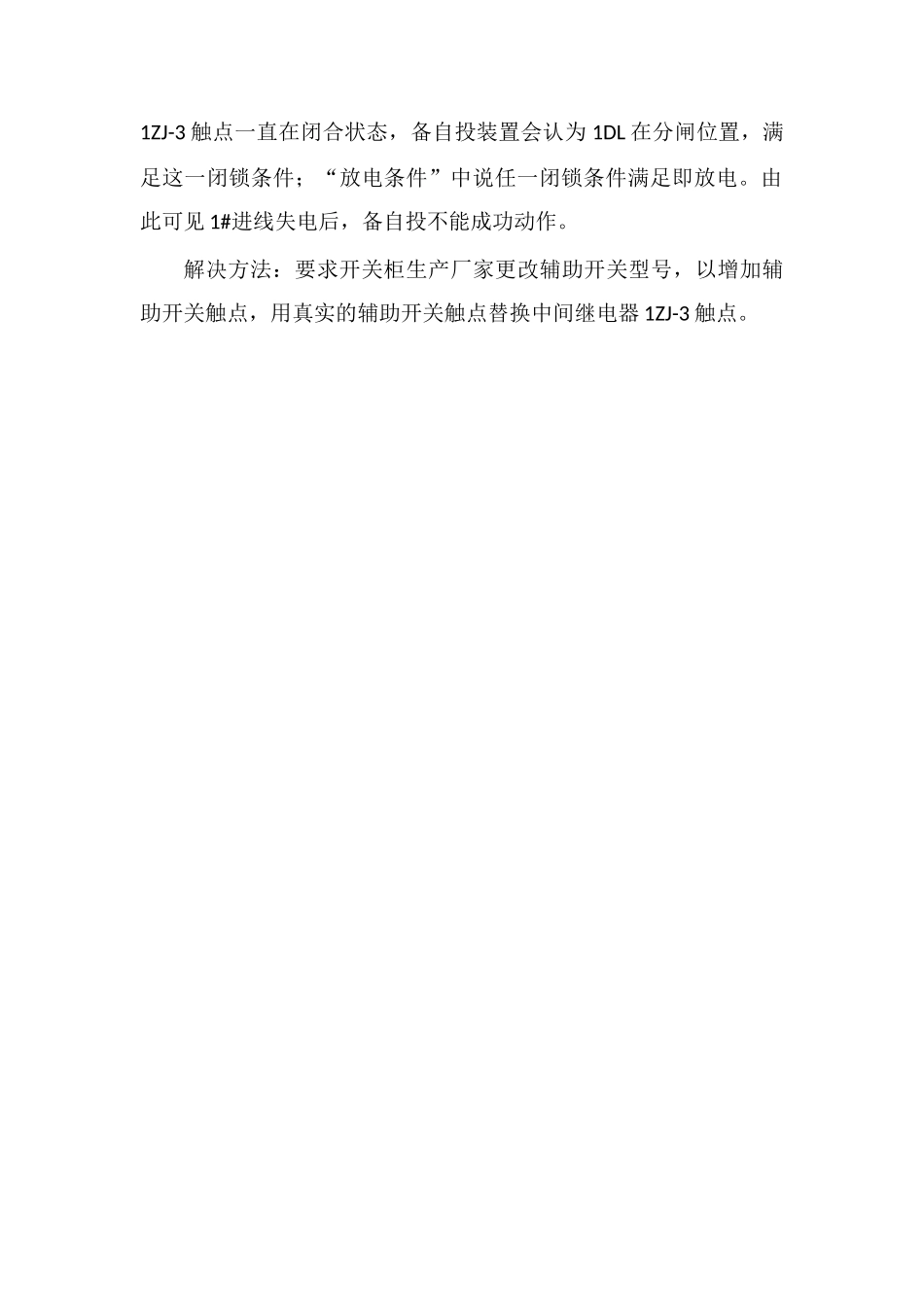

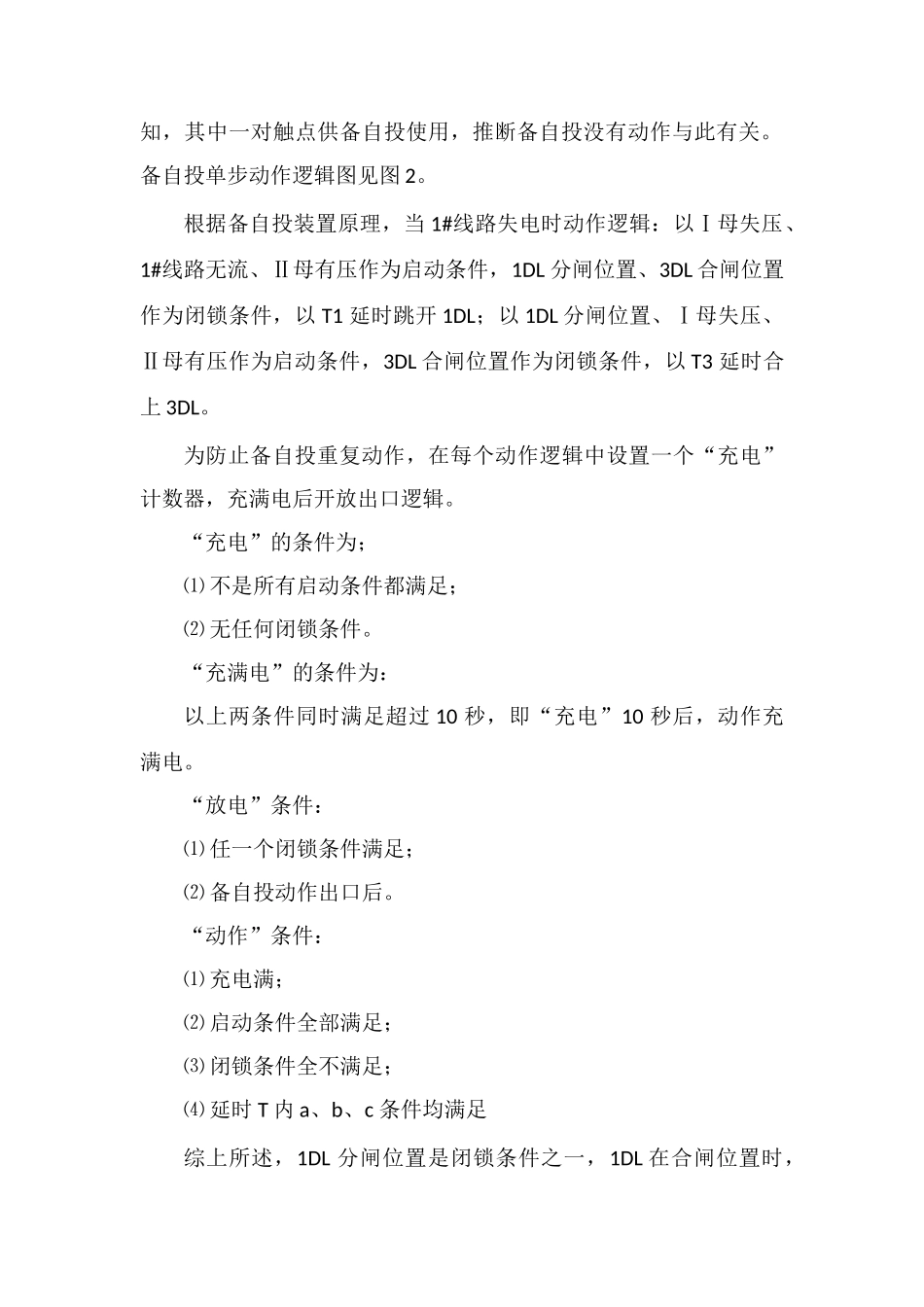

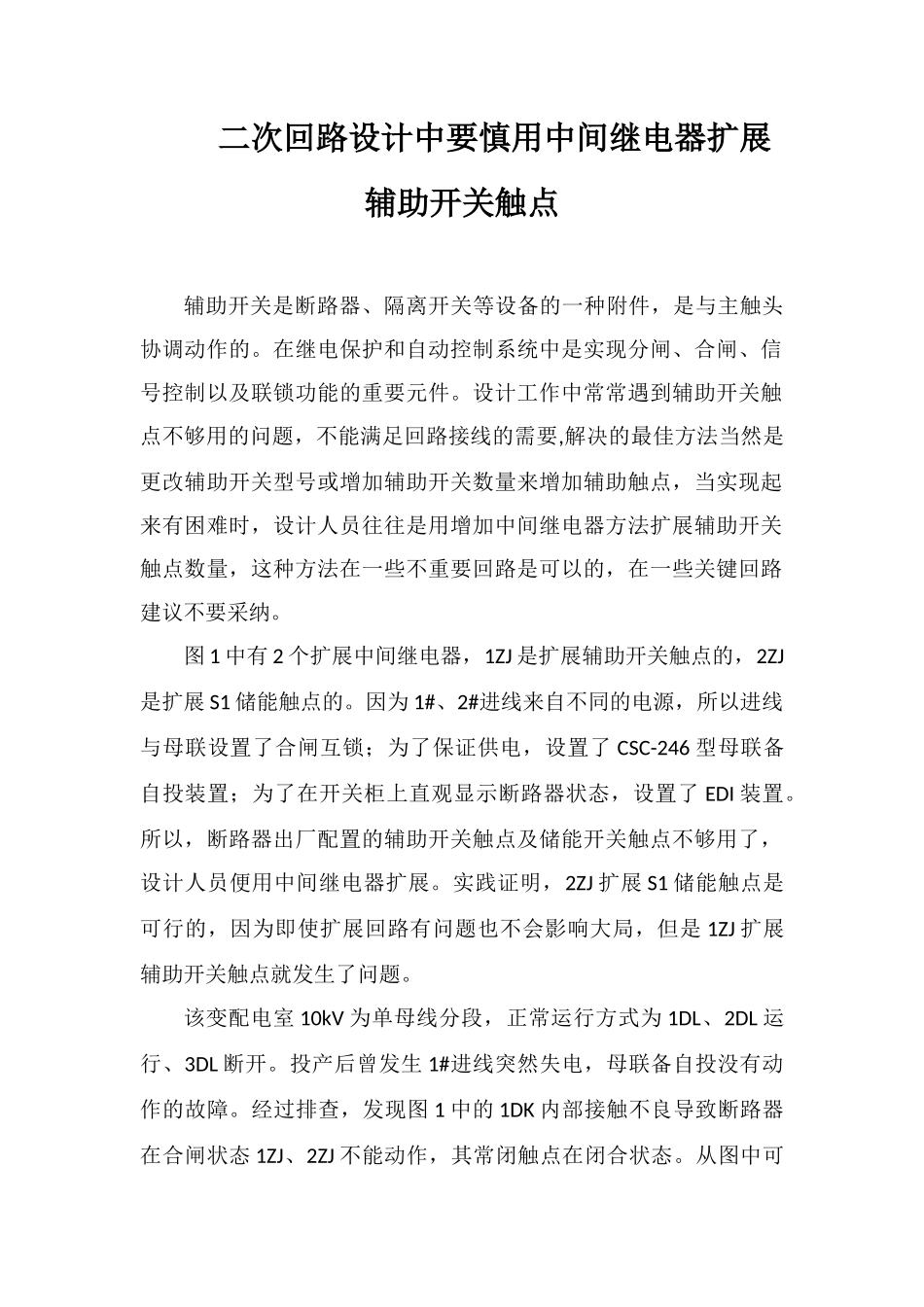

二次回路设计中要慎用中间继电器扩展辅助开关触点辅助开关是断路器、隔离开关等设备的一种附件，是与主触头协调动作的。在继电保护和自动控制系统中是实现分闸、合闸、信号控制以及联锁功能的重要元件。设计工作中常常遇到辅助开关触点不够用的问题，不能满足回路接线的需要,解决的最佳方法当然是更改辅助开关型号或增加辅助开关数量来增加辅助触点，当实现起来有困难时，设计人员往往是用增加中间继电器方法扩展辅助开关触点数量，这种方法在一些不重要回路是可以的，在一些关键回路建议不要采纳。图 1 中有 2 个扩展中间继电器，1ZJ 是扩展辅助开关触点的，2ZJ是扩展 S1 储能触点的。因为 1#、2#进线来自不同的电源，所以进线与母联设置了合闸互锁；为了保证供电，设置了 CSC-246 型母联备自投装置；为了在开关柜上直观显示断路器状态，设置了 EDI 装置。所以，断路器出厂配置的辅助开关触点及储能开关触点不够用了，设计人员便用中间继电器扩展。实践证明，2ZJ 扩展 S1 储能触点是可行的，因为即使扩展回路有问题也不会影响大局，但是 1ZJ 扩展辅助开关触点就发生了问题。该变配电室 10kV 为单母线分段，正常运行方式为 1DL、2DL 运行、3DL 断开。投产后曾发生 1#进线突然失电，母联备自投没有动作的故障。经过排查，发现图 1 中的 1DK 内部接触不良导致断路器在合闸状态 1ZJ、2ZJ 不能动作，其常闭触点在闭合状态。从图中可知，其中一对触点供备自投使用，推断备自投没有动作与此有关。备自投单步动作逻辑图见图 2。根据备自投装置原理，当 1#线路失电时动作逻辑：以Ⅰ母失压、1#线路无流、Ⅱ母有压作为启动条件，1DL 分闸位置、3DL 合闸位置作为闭锁条件，以 T1 延时跳开 1DL；以 1DL 分闸位置、Ⅰ母失压、Ⅱ母有压作为启动条件，3DL 合闸位置作为闭锁条件，以 T3 延时合上 3DL。为防止备自投重复动作，在每个动作逻辑中设置一个“充电”计数器，充满电后开放出口逻辑。“充电”的条件为；⑴ 不是所有启动条件都满足；⑵ 无任何闭锁条件。“充满电”的条件为：以上两条件同时满足超过 10 秒，即“充电”10 秒后，动作充满电。“放电”条件：⑴ 任一个闭锁条件满足；⑵ 备自投动作出口后。“动作”条件：⑴ 充电满；⑵ 启动条件全部满足；⑶ 闭锁条件全不满足；⑷ 延时 T 内 a、b、c 条件均满足综上所述，1DL 分闸位置是闭锁条件之一，1DL 在合闸位置时，1ZJ-3 触点一直在闭合状...
