二衬台车安装技术交底

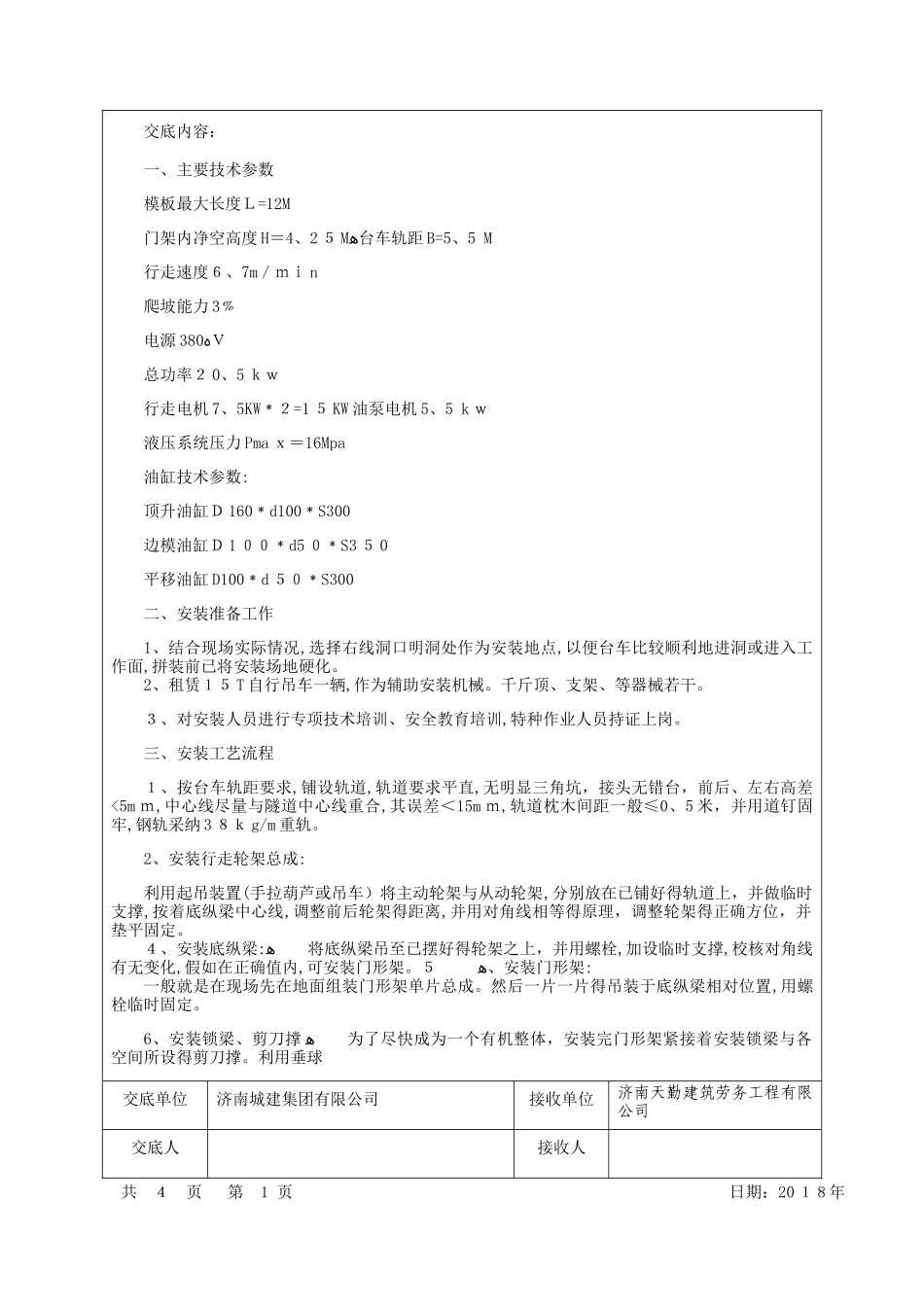

施管表 5施工技术交底记录共 ４ 页 第 1 页 日期：20 １ 8 年4月 1 日工程名称南外环东延道路工程单位工程隧道工程分部工程洞身衬砌 分项工程二衬台车安装共 ４ 页 第 1 页 日期：20 １ 8 年交底内容：一、主要技术参数模板最大长度Ｌ=12M门架内净空高度 H＝4、2 ５ Mﻫ台车轨距 B=5、5 M行走速度６、7m／ｍｉ n爬坡能力 3﹪电源ﻩ380 Ｖ总功率２ 0、5 ｋｗ行走电机 7、5KW﹡２=1 ５ KW 油泵电机 5、5 k ｗ液压系统压力 Pma ｘ＝16Mpa油缸技术参数:顶升油缸Ｄ 160﹡d100﹡S300边模油缸Ｄ 1 ００﹡d5 ０﹡S3 ５ 0平移油缸 D100﹡d ５０﹡S300二、安装准备工作1、结合现场实际情况,选择右线洞口明洞处作为安装地点,以便台车比较顺利地进洞或进入工作面,拼装前已将安装场地硬化。 2、租赁１５ T 自行吊车一辆,作为辅助安装机械。千斤顶、支架、等器械若干。３、对安装人员进行专项技术培训、安全教育培训,特种作业人员持证上岗。三、安装工艺流程１、按台车轨距要求,铺设轨道,轨道要求平直,无明显三角坑，接头无错台，前后、左右高差<5m ｍ,中心线尽量与隧道中心线重合,其误差＜15m ｍ,轨道枕木间距一般≤0、5 米，并用道钉固牢,钢轨采纳 3 ８ｋ g/m 重轨。2、安装行走轮架总成:利用起吊装置(手拉葫芦或吊车）将主动轮架与从动轮架,分别放在已铺好得轨道上，并做临时支撑,按着底纵梁中心线,调整前后轮架得距离,并用对角线相等得原理，调整轮架得正确方位，并垫平固定。 ４、安装底纵梁:ﻫ 将底纵梁吊至已摆好得轮架之上，并用螺栓,加设临时支撑,校核对角线有无变化,假如在正确值内,可安装门形架。 ﻫ５、安装门形架: 一般就是在现场先在地面组装门形架单片总成。然后一片一片得吊装于底纵梁相对位置,用螺栓临时固定。6、安装锁梁、剪刀撑ﻫ 为了尽快成为一个有机整体，安装完门形架紧接着安装锁梁与各空间所设得剪刀撑。利用垂球交底单位济南城建集团有限公司接收单位济南天勤建筑劳务工程有限公司交底人接收人4 月 1 日施管表 5施工技术交底记录共 ４ 页 第 1 页 日期:２ 018 年4工程名称南外环东延道路工程单位工程隧道工程分部工程洞身衬砌 分项工程二衬台车安装交底内容:或眼观得方式进行调整、找正。并及时紧固各部螺栓，使其形成一个完整得骨架。7、安装顶升油缸等各部件。 8、吊装吊梁,安装台梁: 先把台梁吊装于顶升油缸之上，调整好中心距与对角线以后,加设...
