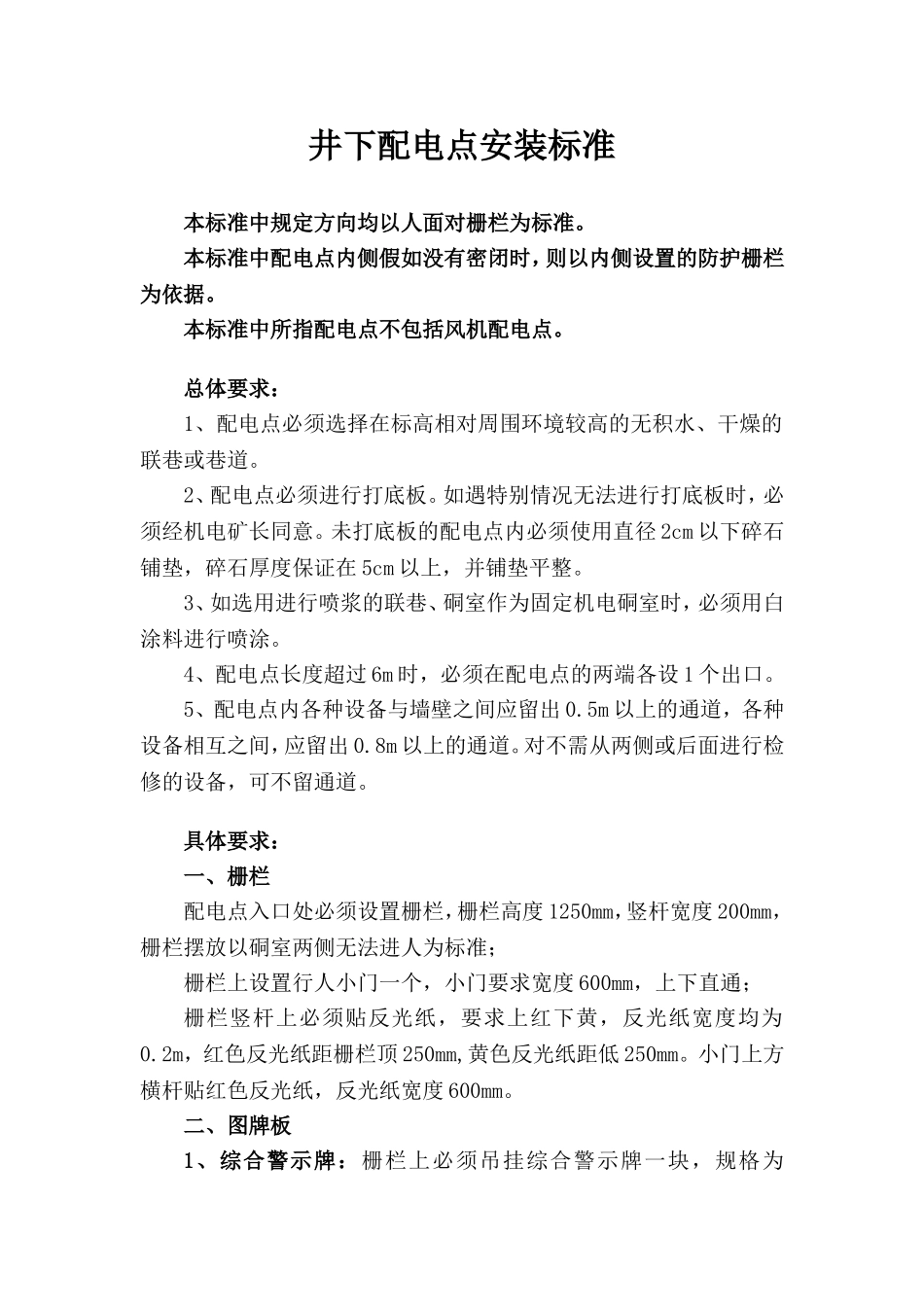

井下配电点安装标准本标准中规定方向均以人面对栅栏为标准。本标准中配电点内侧假如没有密闭时，则以内侧设置的防护栅栏为依据。本标准中所指配电点不包括风机配电点。总体要求：1、配电点必须选择在标高相对周围环境较高的无积水、干燥的联巷或巷道。2、配电点必须进行打底板。如遇特别情况无法进行打底板时，必须经机电矿长同意。未打底板的配电点内必须使用直径 2cm 以下碎石铺垫，碎石厚度保证在 5cm 以上，并铺垫平整。3、如选用进行喷浆的联巷、硐室作为固定机电硐室时，必须用白涂料进行喷涂。4、配电点长度超过 6m 时，必须在配电点的两端各设 1 个出口。5、配电点内各种设备与墙壁之间应留出 0.5m 以上的通道，各种设备相互之间，应留出 0.8m 以上的通道。对不需从两侧或后面进行检修的设备，可不留通道。具体要求：一、栅栏配电点入口处必须设置栅栏，栅栏高度 1250mm，竖杆宽度 200mm，栅栏摆放以硐室两侧无法进人为标准；栅栏上设置行人小门一个，小门要求宽度 600mm，上下直通；栅栏竖杆上必须贴反光纸，要求上红下黄，反光纸宽度均为0.2m，红色反光纸距栅栏顶 250mm,黄色反光纸距低 250mm。小门上方横杆贴红色反光纸，反光纸宽度 600mm。二、图牌板1、综合警示牌：栅栏上必须吊挂综合警示牌一块，规格为1400mm×400mm ，要求使用扎带吊挂于栅栏中间，警示牌上方与栅栏上边齐平； 2、图纸、制度框：配电点内必须悬挂供电系统图、移变操作规程牌板、停送电制度牌板，规程和制度内容由机电科统一下发。图框规格为 500*700，移变操作规程和停送电制度规格为 500*600。将图纸塑封后装在图框内，图框和制度牌板固定在统一的架子内，中间为供电系统图，左侧为移变操作规程，右侧为停送电制度。架子吊挂在密闭（假如是栅栏，吊挂在栅栏最上端）上，距底板高度 1500mm（密闭上有小风门时，在密闭左侧吊挂）。3、“禁止合闸，有人工作”提示牌：配电点内必须放置两块“禁止合闸，有人工作”提示牌，规格为 200mm×150mm，要求使用小链吊挂在煤壁上，位置为两台移变中间，高度为与最高一台移变齐平。假如配电点内只放置一台移变，则提示牌吊挂在靠近密闭侧的煤壁上方，位置为距离移变 200mm，高度与移变齐平。4、移变编号牌：配电点内每台移变正上方必须吊挂移变编号牌，编号牌下端与高度最高移变距离为 500mm，高度不足时贴顶吊挂。编号牌规格为 400mm×250mm，要求编号牌必须用小链吊挂，内容必须打印，不能使用手...
