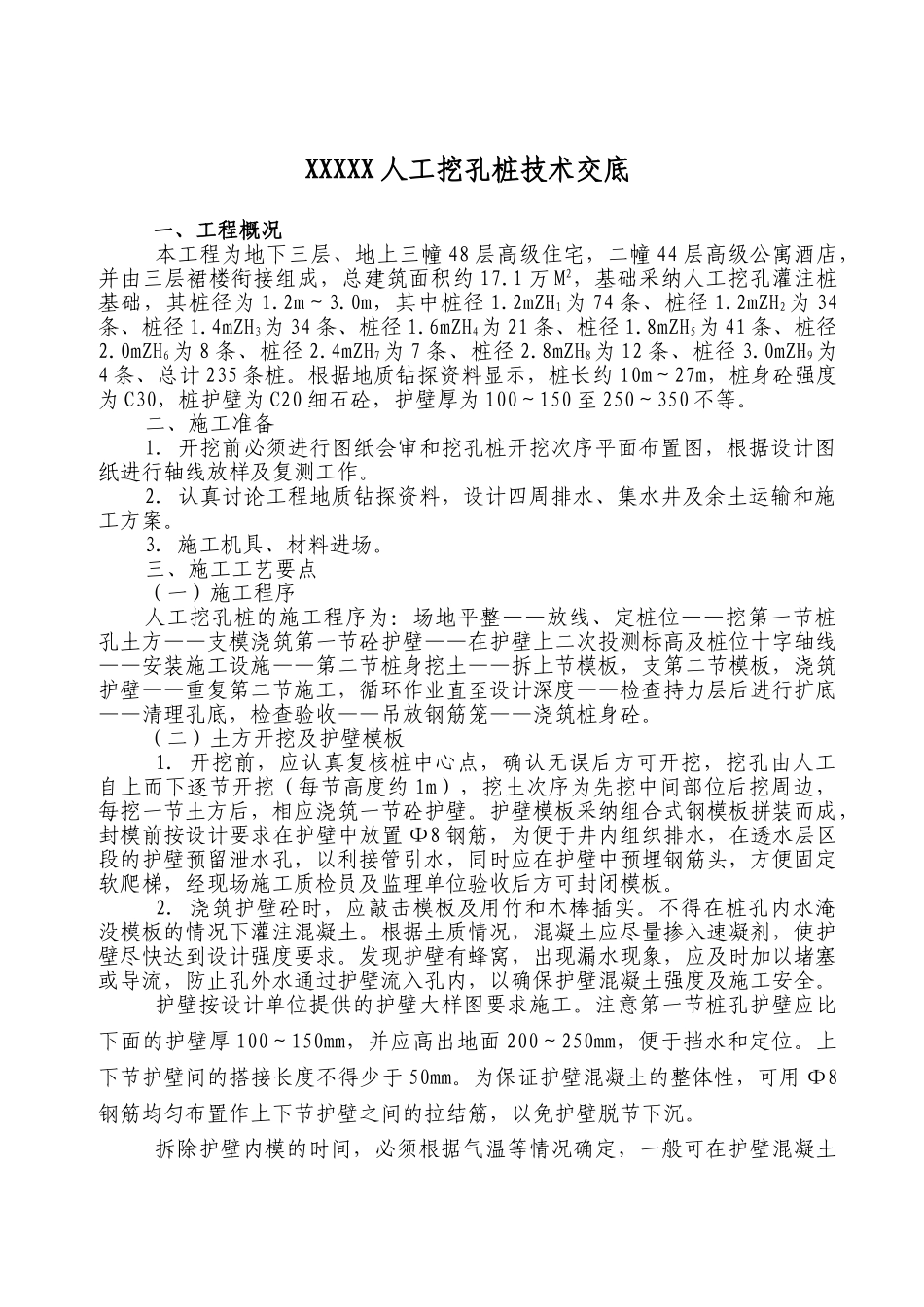

XXXXX 人工挖孔桩技术交底 一、工程概况 本工程为地下三层、地上三幢 48 层高级住宅，二幢 44 层高级公寓酒店，并由三层裙楼衔接组成，总建筑面积约 17.1 万 M2，基础采纳人工挖孔灌注桩基础，其桩径为 1.2m～3.0m，其中桩径 1.2mZH1 为 74 条、桩径 1.2mZH2 为 34条、桩径 1.4mZH3为 34 条、桩径 1.6mZH4为 21 条、桩径 1.8mZH5为 41 条、桩径2.0mZH6为 8 条、桩径 2.4mZH7为 7 条、桩径 2.8mZH8为 12 条、桩径 3.0mZH9为4 条、总计 235 条桩。根据地质钻探资料显示，桩长约 10m～27m，桩身砼强度为 C30，桩护壁为 C20 细石砼，护壁厚为 100～150 至 250～350 不等。二、施工准备1. 开挖前必须进行图纸会审和挖孔桩开挖次序平面布置图，根据设计图纸进行轴线放样及复测工作。2. 认真讨论工程地质钻探资料，设计四周排水、集水井及余土运输和施工方案。3. 施工机具、材料进场。三、施工工艺要点（一）施工程序人工挖孔桩的施工程序为：场地平整——放线、定桩位——挖第一节桩孔土方——支模浇筑第一节砼护壁——在护壁上二次投测标高及桩位十字轴线——安装施工设施——第二节桩身挖土——拆上节模板，支第二节模板，浇筑护壁——重复第二节施工，循环作业直至设计深度——检查持力层后进行扩底——清理孔底，检查验收——吊放钢筋笼——浇筑桩身砼。（二）土方开挖及护壁模板1. 开挖前，应认真复核桩中心点，确认无误后方可开挖，挖孔由人工自上而下逐节开挖（每节高度约 1m），挖土次序为先挖中间部位后挖周边，每挖一节土方后，相应浇筑一节砼护壁。护壁模板采纳组合式钢模板拼装而成，封模前按设计要求在护壁中放置 Φ8 钢筋，为便于井内组织排水，在透水层区段的护壁预留泄水孔，以利接管引水，同时应在护壁中预埋钢筋头，方便固定软爬梯，经现场施工质检员及监理单位验收后方可封闭模板。2. 浇筑护壁砼时，应敲击模板及用竹和木棒插实。不得在桩孔内水淹没模板的情况下灌注混凝土。根据土质情况，混凝土应尽量掺入速凝剂，使护壁尽快达到设计强度要求。发现护壁有蜂窝，出现漏水现象，应及时加以堵塞或导流，防止孔外水通过护壁流入孔内，以确保护壁混凝土强度及施工安全。 护壁按设计单位提供的护壁大样图要求施工。注意第一节桩孔护壁应比下面的护壁厚 100～150mm，并应高出地面 200～250mm，便于挡水和定位。上下节护壁间的搭接长度不得少于 50mm。为保证护壁混凝土的整体性...
