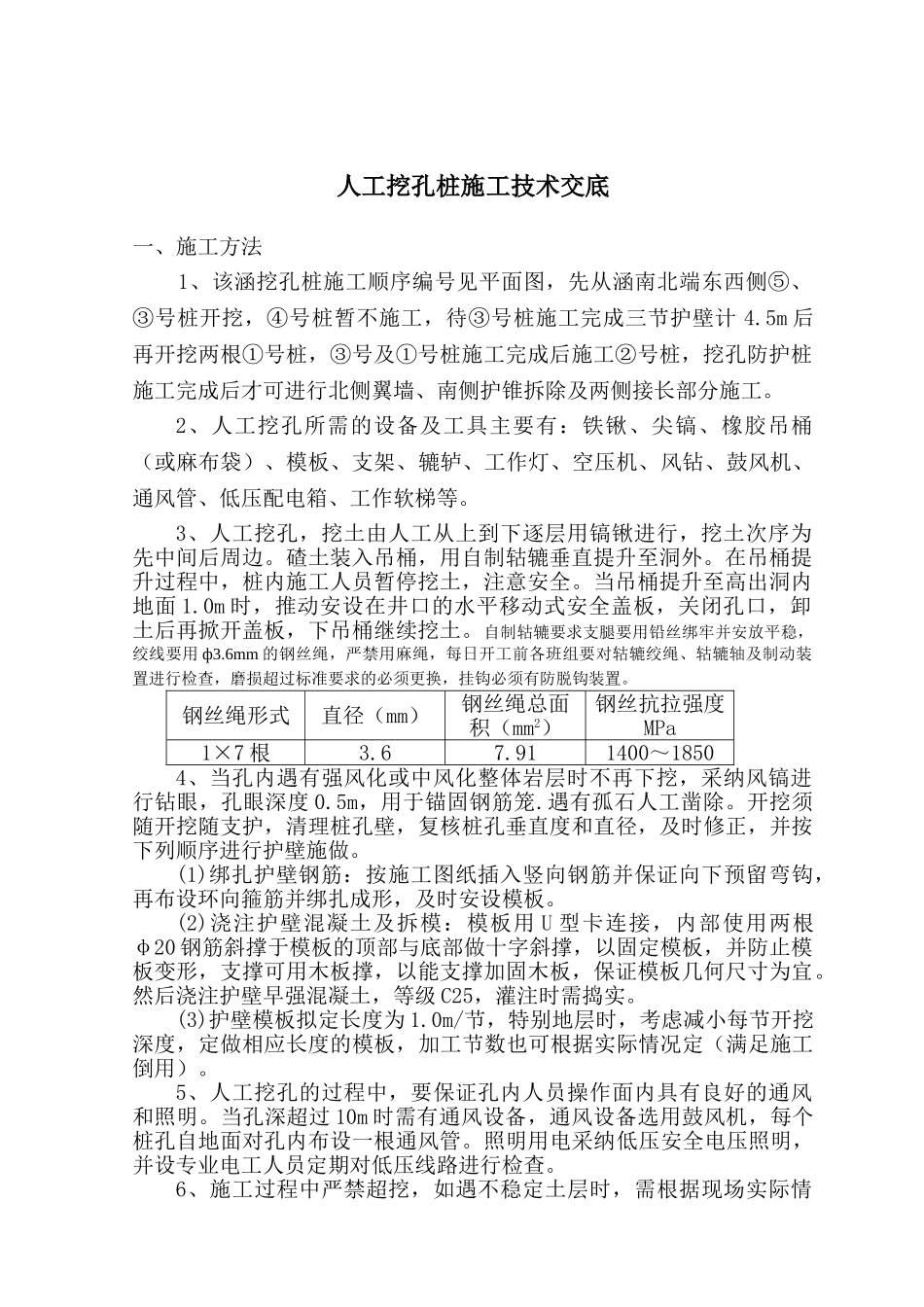

人工挖孔桩施工技术交底一、施工方法 1、该涵挖孔桩施工顺序编号见平面图，先从涵南北端东西侧⑤、③号桩开挖，④号桩暂不施工，待③号桩施工完成三节护壁计 4.5m 后再开挖两根①号桩，③号及①号桩施工完成后施工②号桩，挖孔防护桩施工完成后才可进行北侧翼墙、南侧护锥拆除及两侧接长部分施工。2、人工挖孔所需的设备及工具主要有：铁锹、尖镐、橡胶吊桶（或麻布袋）、模板、支架、辘轳、工作灯、空压机、风钻、鼓风机、通风管、低压配电箱、工作软梯等。3、人工挖孔，挖土由人工从上到下逐层用镐锹进行，挖土次序为先中间后周边。碴土装入吊桶，用自制轱辘垂直提升至洞外。在吊桶提升过程中，桩内施工人员暂停挖土，注意安全。当吊桶提升至高出洞内地面 1.0m 时，推动安设在井口的水平移动式安全盖板，关闭孔口，卸土后再掀开盖板，下吊桶继续挖土。自制轱辘要求支腿要用铅丝绑牢并安放平稳，绞线要用 ф3.6mm 的钢丝绳，严禁用麻绳，每日开工前各班组要对轱辘绞绳、轱辘轴及制动装置进行检查，磨损超过标准要求的必须更换，挂钩必须有防脱钩装置。钢丝绳形式直径（mm）钢丝绳总面积（mm2）钢丝抗拉强度MPa1×7 根3.67.911400～18504、当孔内遇有强风化或中风化整体岩层时不再下挖，采纳风镐进行钻眼，孔眼深度 0.5m，用于锚固钢筋笼.遇有孤石人工凿除。开挖须随开挖随支护，清理桩孔壁，复核桩孔垂直度和直径，及时修正，并按下列顺序进行护壁施做。(1)绑扎护壁钢筋：按施工图纸插入竖向钢筋并保证向下预留弯钩，再布设环向箍筋并绑扎成形，及时安设模板。(2)浇注护壁混凝土及拆模：模板用 U 型卡连接，内部使用两根φ20 钢筋斜撑于模板的顶部与底部做十字斜撑，以固定模板，并防止模板变形，支撑可用木板撑，以能支撑加固木板，保证模板几何尺寸为宜。然后浇注护壁早强混凝土，等级 C25，灌注时需捣实。(3)护壁模板拟定长度为 1.0m/节，特别地层时，考虑减小每节开挖深度，定做相应长度的模板，加工节数也可根据实际情况定（满足施工倒用）。5、人工挖孔的过程中，要保证孔内人员操作面内具有良好的通风和照明。当孔深超过 10m 时需有通风设备，通风设备选用鼓风机，每个桩孔自地面对孔内布设一根通风管。照明用电采纳低压安全电压照明，并设专业电工人员定期对低压线路进行检查。6、施工过程中严禁超挖，如遇不稳定土层时，需根据现场实际情况重新分层，及早支护、浇注护壁混凝土。施工过程中需在首层护壁混凝土达到 5Mpa...
