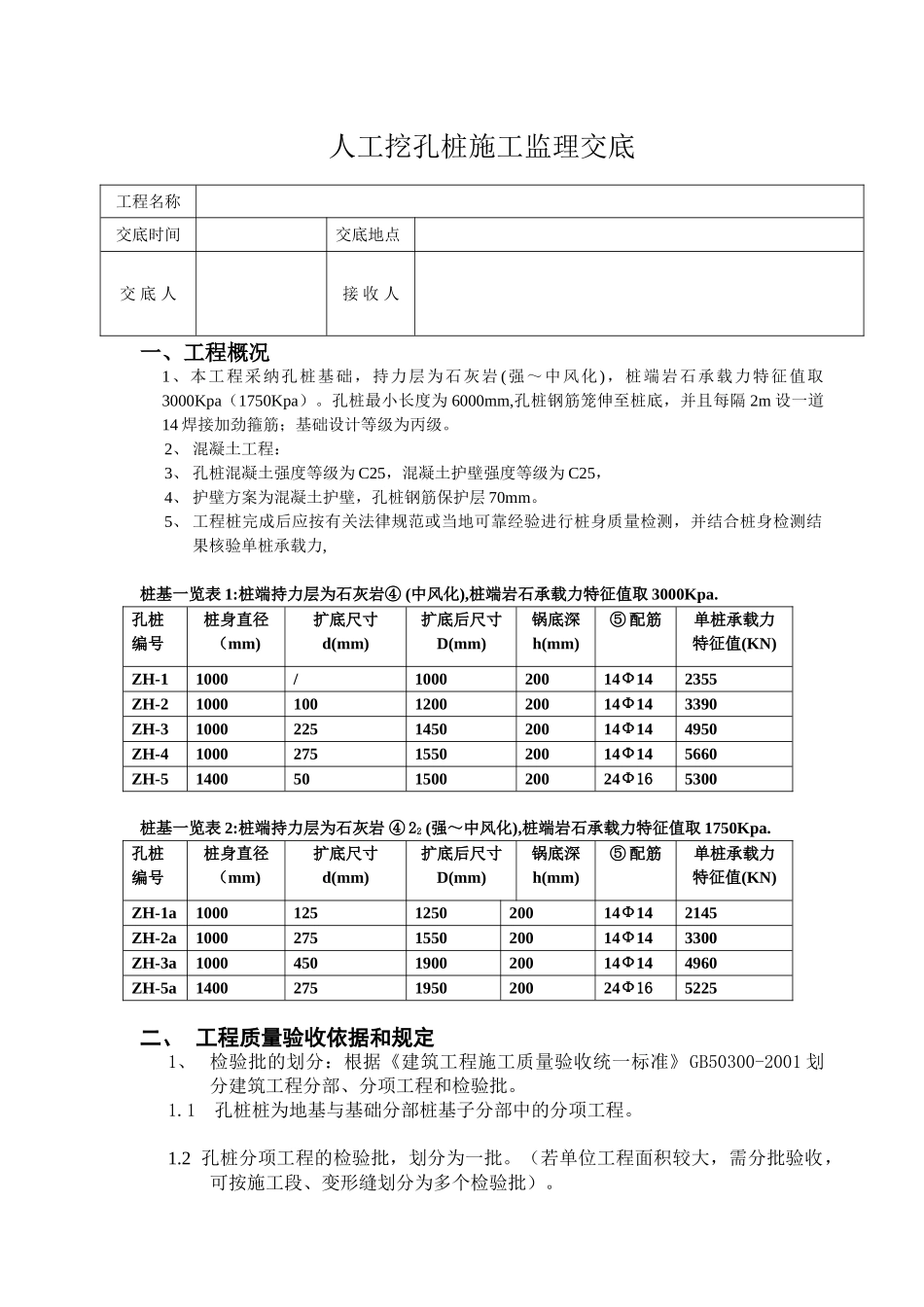

人工挖孔桩施工监理交底

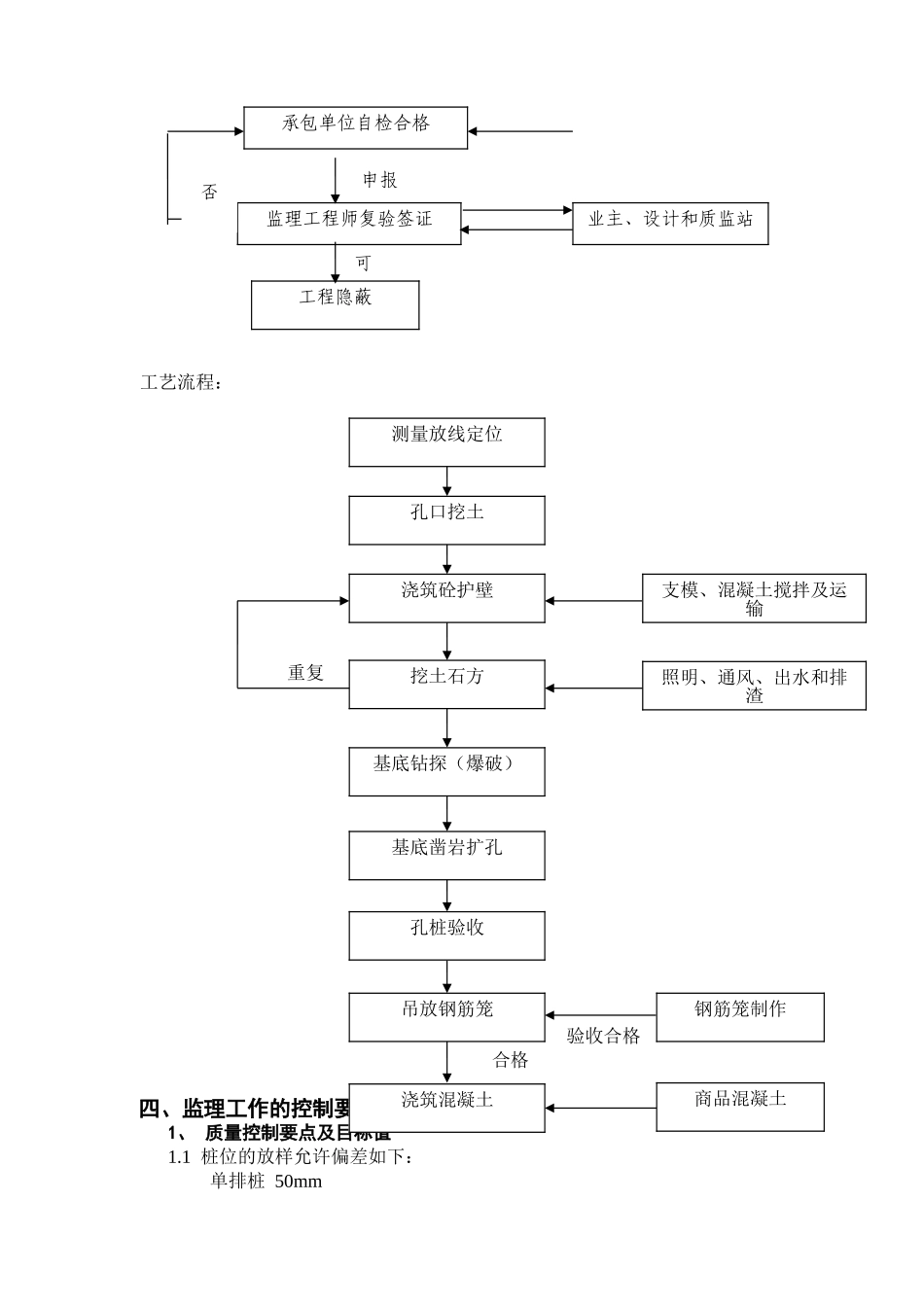

人工挖孔桩施工监理交底 一、工程概况1、本工程采纳孔桩基础，持力层为石灰岩 (强～中风化)，桩端岩石承载力特征值取3000Kpa（1750Kpa）。孔桩最小长度为 6000mm,孔桩钢筋笼伸至桩底，并且每隔 2m 设一道14 焊接加劲箍筋；基础设计等级为丙级。 2、 混凝土工程：3、 孔桩混凝土强度等级为 C25，混凝土护壁强度等级为 C25， 4、 护壁方案为混凝土护壁，孔桩钢筋保护层 70mm。5、 工程桩完成后应按有关法律规范或当地可靠经验进行桩身质量检测，并结合桩身检测结果核验单桩承载力,桩基一览表 1:桩端持力层为石灰岩④ (中风化),桩端岩石承载力特征值取 3000Kpa.孔桩编号桩身直径（mm)扩底尺寸d(mm)扩底后尺寸D(mm)锅底深h(mm)⑤ 配筋单桩承载力特征值(KN)ZH-11000/100020014Ф142355ZH-21000100120020014Ф143390ZH-31000225145020014Ф144950ZH-41000275155020014Ф145660ZH-5140050150020024Ф165300桩基一览表 2:桩端持力层为石灰岩 ④ 22 (强～中风化),桩端岩石承载力特征值取 1750Kpa.孔桩编号桩身直径（mm)扩底尺寸d(mm)扩底后尺寸D(mm)锅底深h(mm)⑤ 配筋单桩承载力特征值(KN)ZH-1a1000125125020014Ф142145ZH-2a1000275155020014Ф143300ZH-3a1000450190020014Ф144960ZH-5a1400275195020024Ф165225二、 工程质量验收依据和规定1、 检验批的划分：根据《建筑工程施工质量验收统一标准》GB50300-2001 划分建筑工程分部、分项工程和检验批。1.1 孔桩桩为地基与基础分部桩基子分部中的分项工程。1.2 孔桩分项工程的检验批，划分为一批。（若单位工程面积较大，需分批验收，可按施工段、变形缝划分为多个检验批）。工程名称交底时间交底地点交 底 人接 收 人附附不合格合格2、 孔桩监理实测实量质量检验采纳全数检验方案。3、 验收依据：3.1 《建筑工程施工质量验收统一标准》GB50300-2001；3.2 《建筑地基基础工程施工质量验收法律规范》GB50202-2025；3.3 《建筑桩基技术法律规范》JGJ 94—94；3.4 设计施工图纸及变更文件；3.5 设计交底、图纸会审纪要；3.6 政府有关政策法规等。三、监理工作流程：1、质量控制监理工作流程： 不合格 2 隐蔽工程检验流程： 分部、分项工程施工分项隐蔽工程自检分项工程自检评定填报工程报验单1.隐蔽单2 质量保证资料3 分项工程质量评定表监理工程师检查在报验资料上签署监理意见下一道工序施工填写分部工程报验 承包单位 现 场 检 查 监理工程师 内...
