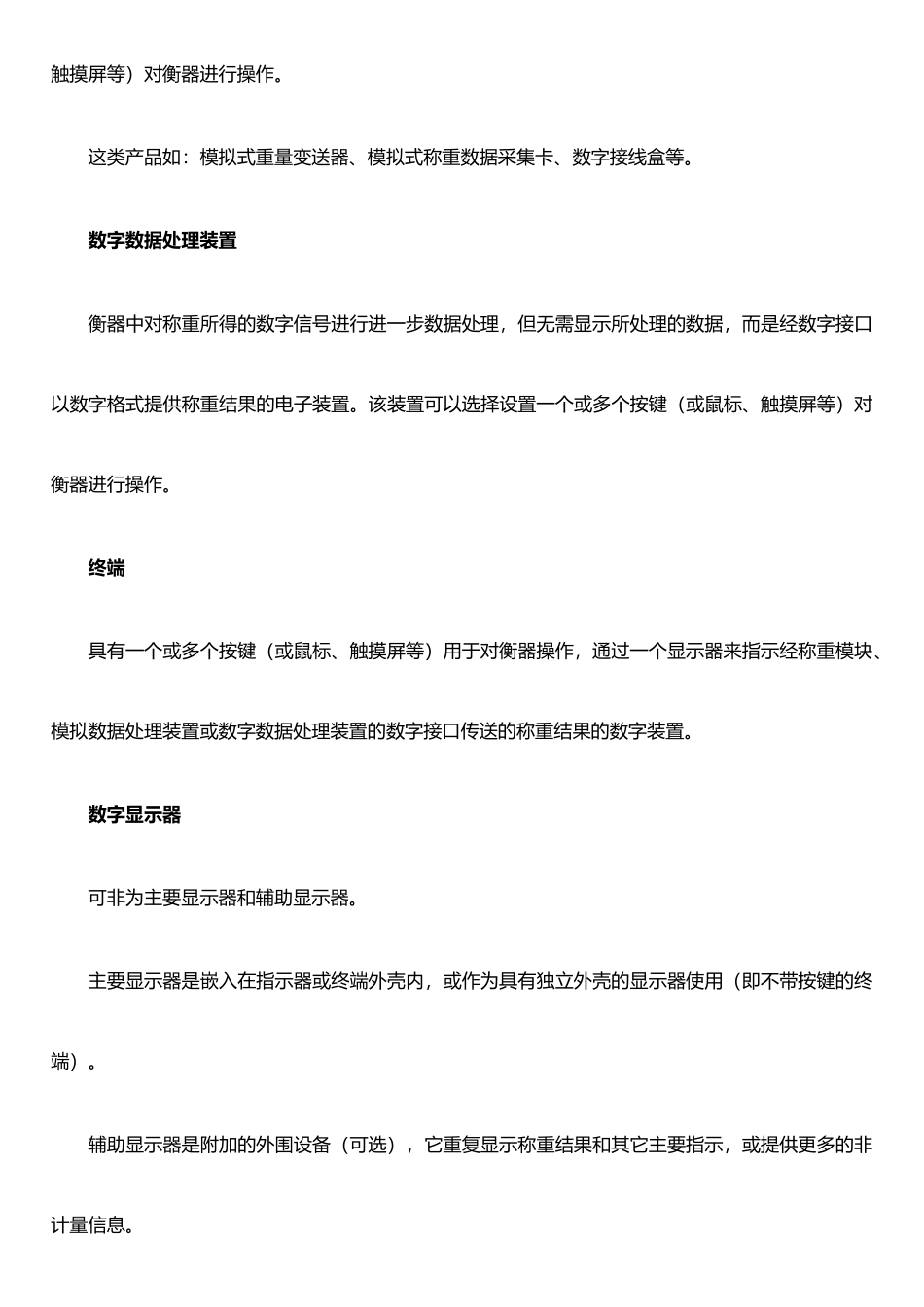

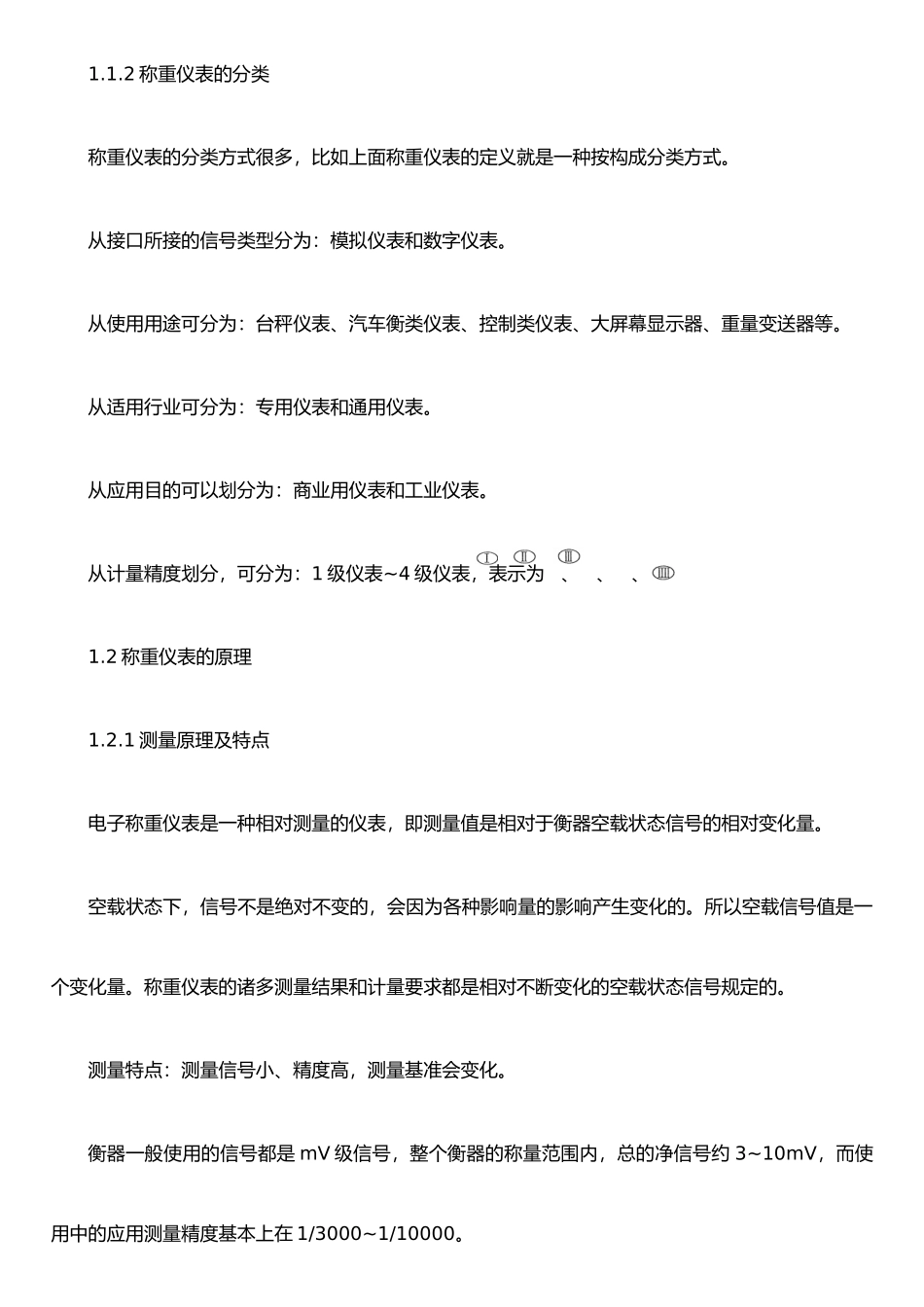

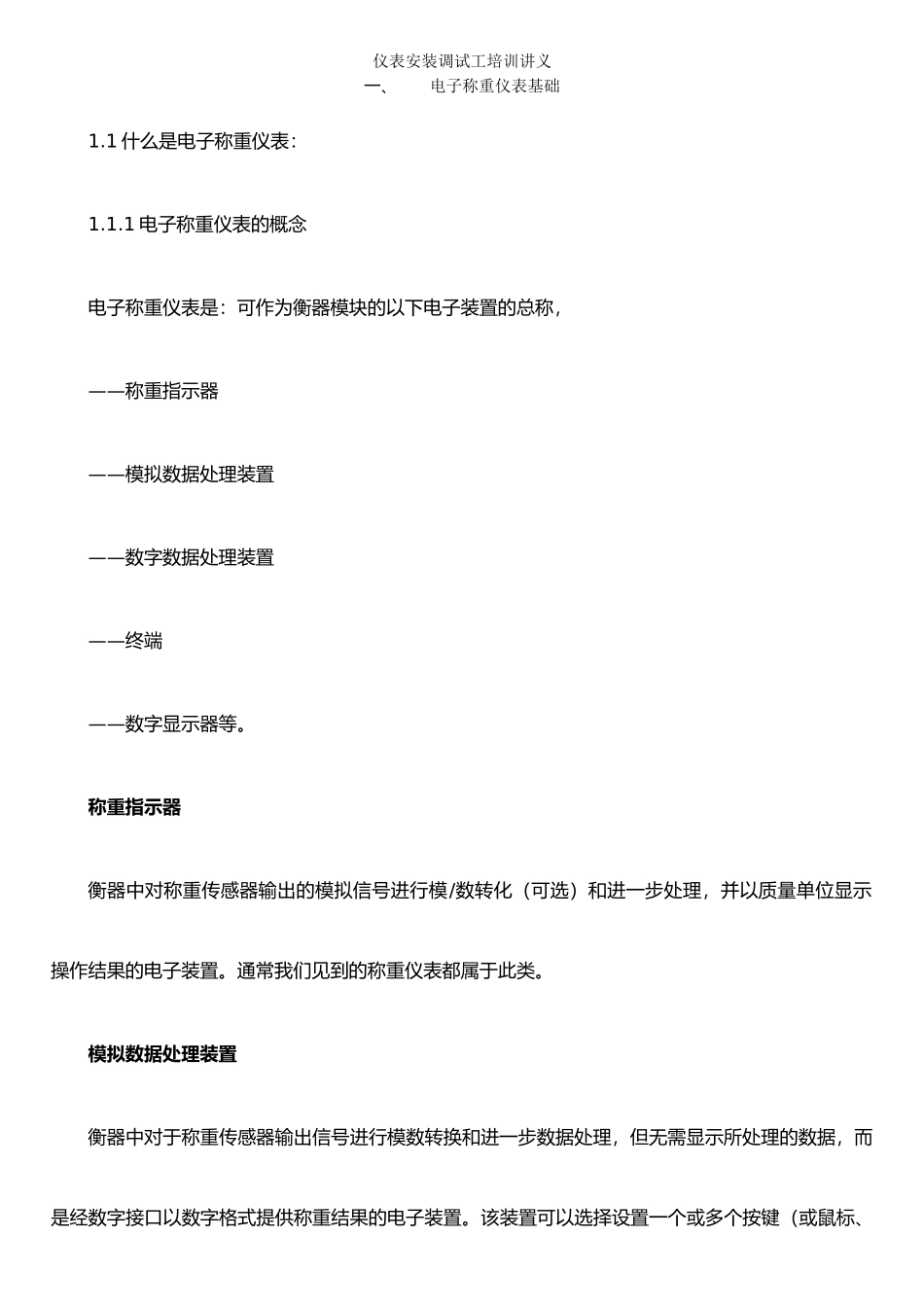

仪表安装调试工培训讲义一、电子称重仪表基础1.1 什么是电子称重仪表：1.1.1 电子称重仪表的概念电子称重仪表是：可作为衡器模块的以下电子装置的总称，——称重指示器——模拟数据处理装置——数字数据处理装置——终端——数字显示器等。称重指示器衡器中对称重传感器输出的模拟信号进行模/数转化（可选）和进一步处理，并以质量单位显示操作结果的电子装置。通常我们见到的称重仪表都属于此类。模拟数据处理装置衡器中对于称重传感器输出信号进行模数转换和进一步数据处理，但无需显示所处理的数据，而是经数字接口以数字格式提供称重结果的电子装置。该装置可以选择设置一个或多个按键（或鼠标、触摸屏等）对衡器进行操作。这类产品如：模拟式重量变送器、模拟式称重数据采集卡、数字接线盒等。数字数据处理装置衡器中对称重所得的数字信号进行进一步数据处理，但无需显示所处理的数据，而是经数字接口以数字格式提供称重结果的电子装置。该装置可以选择设置一个或多个按键（或鼠标、触摸屏等）对衡器进行操作。终端具有一个或多个按键（或鼠标、触摸屏等）用于对衡器操作，通过一个显示器来指示经称重模块、模拟数据处理装置或数字数据处理装置的数字接口传送的称重结果的数字装置。数字显示器可非为主要显示器和辅助显示器。主要显示器是嵌入在指示器或终端外壳内，或作为具有独立外壳的显示器使用（即不带按键的终端）。辅助显示器是附加的外围设备（可选），它重复显示称重结果和其它主要指示，或提供更多的非计量信息。1.1.2 称重仪表的分类称重仪表的分类方式很多，比如上面称重仪表的定义就是一种按构成分类方式。从接口所接的信号类型分为：模拟仪表和数字仪表。从使用用途可分为：台秤仪表、汽车衡类仪表、控制类仪表、大屏幕显示器、重量变送器等。从适用行业可分为：专用仪表和通用仪表。从应用目的可以划分为：商业用仪表和工业仪表。从计量精度划分，可分为：1 级仪表~4 级仪表，表示为 、 、 、1.2 称重仪表的原理1.2.1 测量原理及特点电子称重仪表是一种相对测量的仪表，即测量值是相对于衡器空载状态信号的相对变化量。空载状态下，信号不是绝对不变的，会因为各种影响量的影响产生变化的。所以空载信号值是一个变化量。称重仪表的诸多测量结果和计量要求都是相对不断变化的空载状态信号规定的。测量特点：测量信号小、精度高，测量基准会变化。衡器一般使用的信号都是 mV 级信号，整个衡器的称量范围内，总的净信...
