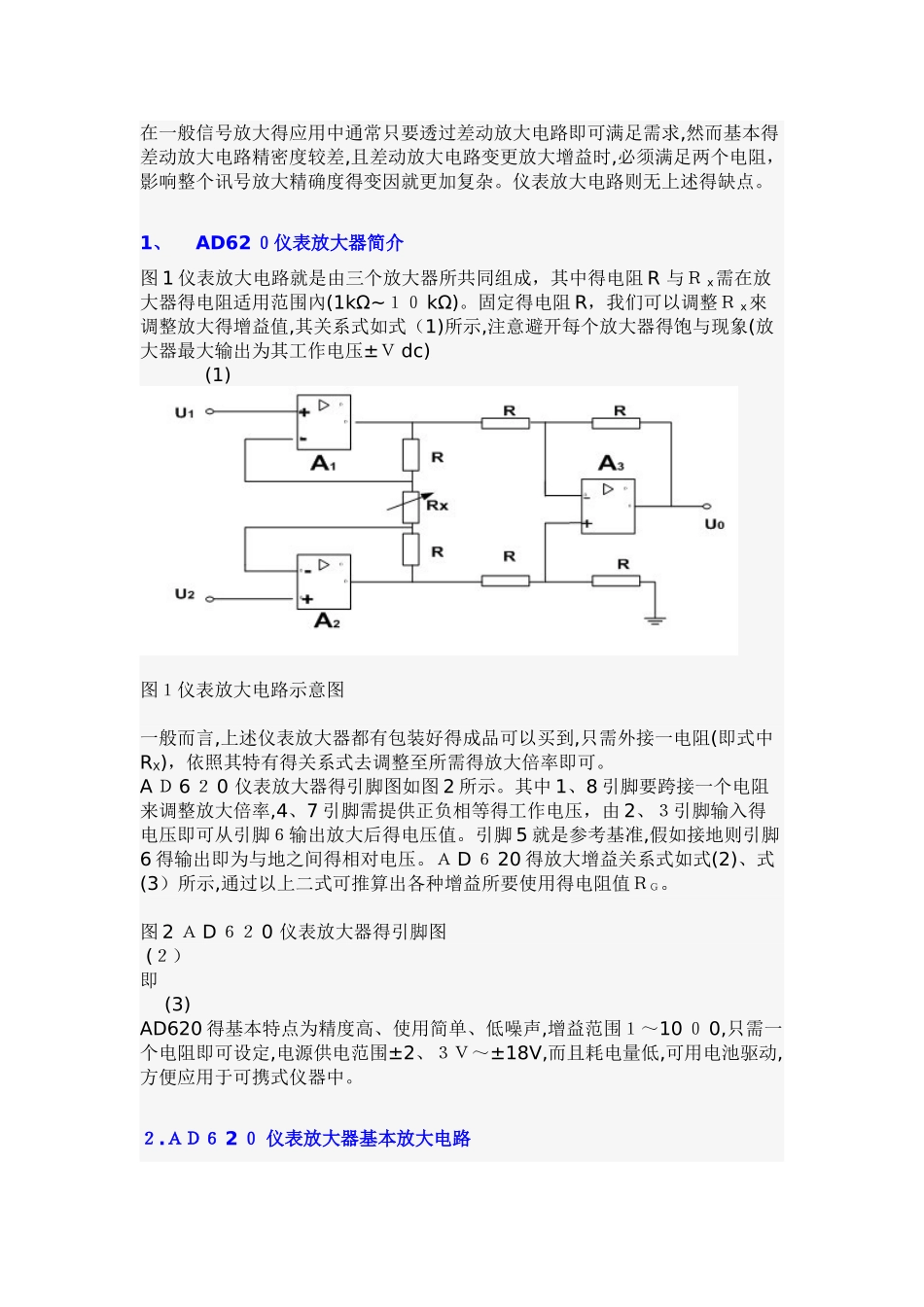

在一般信号放大得应用中通常只要透过差动放大电路即可满足需求,然而基本得差动放大电路精密度较差,且差动放大电路变更放大增益时,必须满足两个电阻，影响整个讯号放大精确度得变因就更加复杂。仪表放大电路则无上述得缺点。 1、 AD62 ０仪表放大器简介图 1 仪表放大电路就是由三个放大器所共同组成，其中得电阻 R 与Ｒ x需在放大器得电阻适用范围內(1kΩ~１０ kΩ)。固定得电阻 R，我们可以调整Ｒ x來调整放大得增益值,其关系式如式（1)所示,注意避开每个放大器得饱与现象(放大器最大输出为其工作电压±Ｖ dc) (1)图１仪表放大电路示意图 一般而言,上述仪表放大器都有包装好得成品可以买到,只需外接一电阻(即式中RX)，依照其特有得关系式去调整至所需得放大倍率即可。A Ｄ 6 ２ 0 仪表放大器得引脚图如图 2 所示。其中 1、8 引脚要跨接一个电阻来调整放大倍率,4、7 引脚需提供正负相等得工作电压，由 2、３引脚输入得电压即可从引脚６输出放大后得电压值。引脚 5 就是参考基准,假如接地则引脚6 得输出即为与地之间得相对电压。Ａ D ６ 20 得放大增益关系式如式(2)、式(3）所示,通过以上二式可推算出各种增益所要使用得电阻值ＲＧ。 图 2 Ａ D ６２ 0 仪表放大器得引脚图 (２）即 (3)AD620 得基本特点为精度高、使用简单、低噪声,增益范围１～10 ０ 0,只需一个电阻即可设定,电源供电范围±2、３Ｖ～±18V,而且耗电量低,可用电池驱动,方便应用于可携式仪器中。 ２.ＡＤ６ 2 ０ 仪表放大器基本放大电路 图 3 为 AD6 ２ 0 电压放大电路图,其中电阻 R Ｇ需根据所要放大得倍率由式(3－22)求得， 图 3 Ａ D ６ 20 电压放大电路图 由式（３)可以计算出放大２倍所需要得电阻为 4 ９、４ KΩＡ D620 非常适合压力测量方面得应用,如血压测量、一般压力测量器得电桥电路得信号放大等。AD62 ０ 也可以作为 E Ｃ G 测量使用由于 A Ｄ６２ 0 得耗电量低,电路中电源可用 3V 干电池驱动;也因此 AD6 ２ 0 可以应用在许多可携式得医疗器材中。A Ｄ 62 ０得 5 脚标明Ｖ REF,这就是为了使远距传输信号时消除地电位得不平衡而设定得,输出信号若为 V,则会跌加到 VR Ｅ F 上,也就就是输出为Ｖ out=V＋Ｖｒ ef。一般把 VER Ｆ接地就可以了,或者您想抬高或拉低信号，也可以给VREF 加个电压值。==》AD ６ 20 得 Vo ｕ t=(V+ - V－)*Ｇ + V ｒｅｆ 2、 供...
