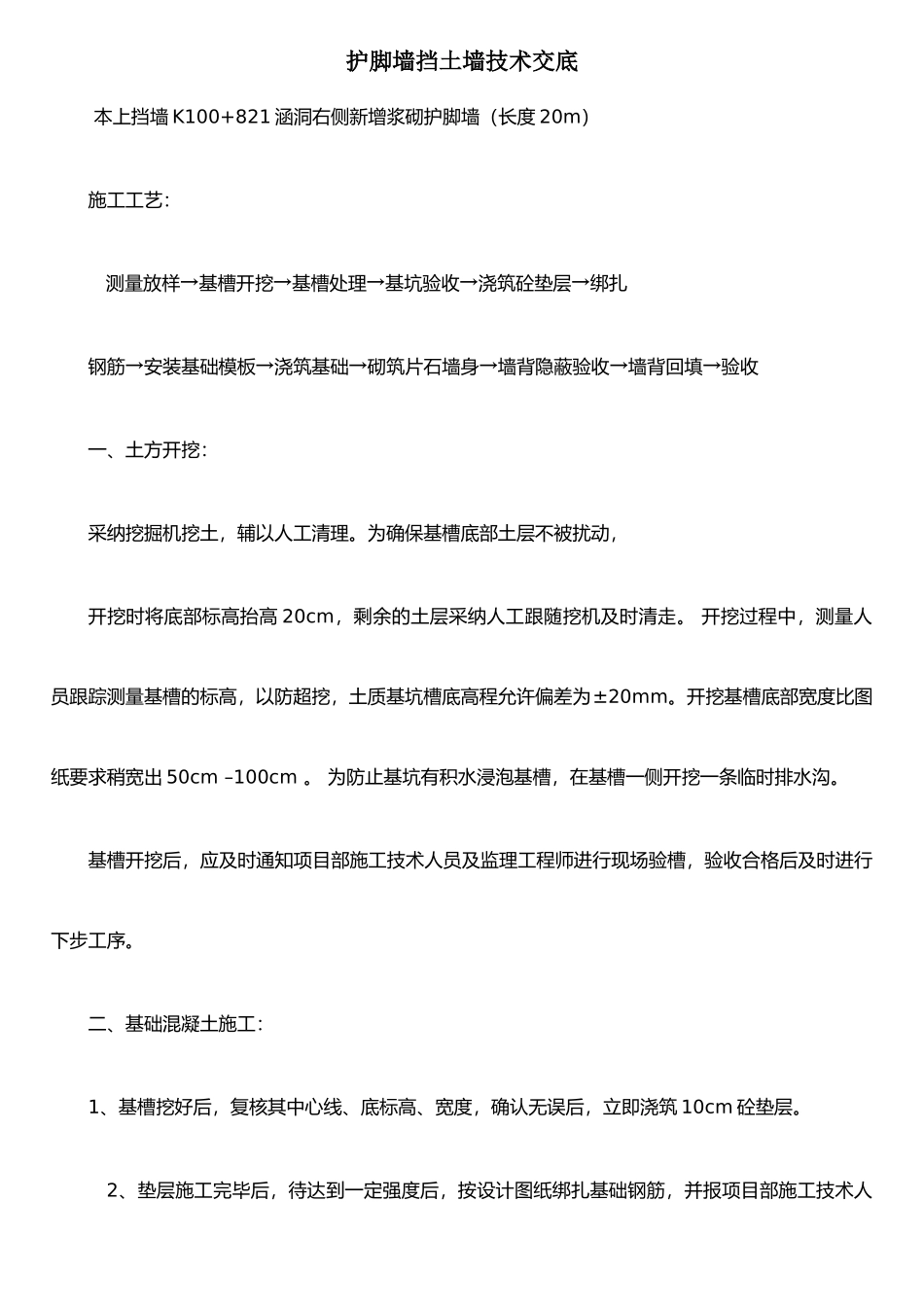

护脚墙挡土墙技术交底 本上挡墙 K100+821 涵洞右侧新增浆砌护脚墙（长度 20m）施工工艺： 测量放样→基槽开挖→基槽处理→基坑验收→浇筑砼垫层→绑扎钢筋→安装基础模板→浇筑基础→砌筑片石墙身→墙背隐蔽验收→墙背回填→验收 一、土方开挖： 采纳挖掘机挖土，辅以人工清理。为确保基槽底部土层不被扰动，开挖时将底部标高抬高 20cm，剩余的土层采纳人工跟随挖机及时清走。 开挖过程中，测量人员跟踪测量基槽的标高，以防超挖，土质基坑槽底高程允许偏差为±20mm。开挖基槽底部宽度比图纸要求稍宽出 50cm –100cm 。 为防止基坑有积水浸泡基槽，在基槽一侧开挖一条临时排水沟。 基槽开挖后，应及时通知项目部施工技术人员及监理工程师进行现场验槽，验收合格后及时进行下步工序。 二、基础混凝土施工： 1、基槽挖好后，复核其中心线、底标高、宽度，确认无误后，立即浇筑 10cm 砼垫层。 2、垫层施工完毕后，待达到一定强度后，按设计图纸绑扎基础钢筋，并报项目部施工技术人员及监理工程师验收，格后及时进行下步工序。 3、砼浇筑见 JSJD-01. 三、挡墙墙身砌筑： 1、砌石时先在端角部设置坡度杆，拉线砌筑端角部及外侧面。 2、砌体应分段分层；分段位置设在沉降缝处，各段水平砌筑要一致 。浆砌石分层以 2-3 层砌块组成一工作层，每一工作层的水平缝要大致找平，各工作层竖缝应相互错开，不得贯穿。 3、各砌层应砌外圈定位行列，然后砌筑里层，外圈砌块要与里层砌块交错连成一体，砌体里层应砌筑整齐，分层应与外圈一致，应要先铺一层适当厚度的砂浆再安放砌体和填塞砌缝。砌体外露面要进行勾缝，并要在砌筑时靠外露面预留深约 2cm 的空缝备作勾缝之用；砌体隐蔽面随砌随抹平，不另勾缝。外圈定位行列和卷角石，要选择形状较为方正及尺寸较大的块石，并长短相间地与里层砌块咬接。 4、各砌层的砌块要安放稳固，砌块间砂浆饱满，粘结牢固，不得直接贴靠或脱空，砌筑时，底浆要铺满，竖缝砂浆要先在砌石块侧面铺放一部分，然后于石块放好后填满捣实。较大的石块应使用于下层，石块尖锐突出部分应敲除。竖缝较宽时应在砂浆中塞以小石块，不得在石块下面用高与砂浆砌缝的小石片支垫。 5、沉降缝 10 米设置一处，分缝处全断面填塞泡沫等弹性材料，沉降缝要整齐垂直，上下贯穿。预留两排 φ100mmPVC 排水管，每 5 米布置一列，排水管纵坡 i=10%。 6、勾缝采纳平缝，砂浆标号为 7.5 号，勾缝要嵌入砌缝内约...
