任务二门板修复工作页

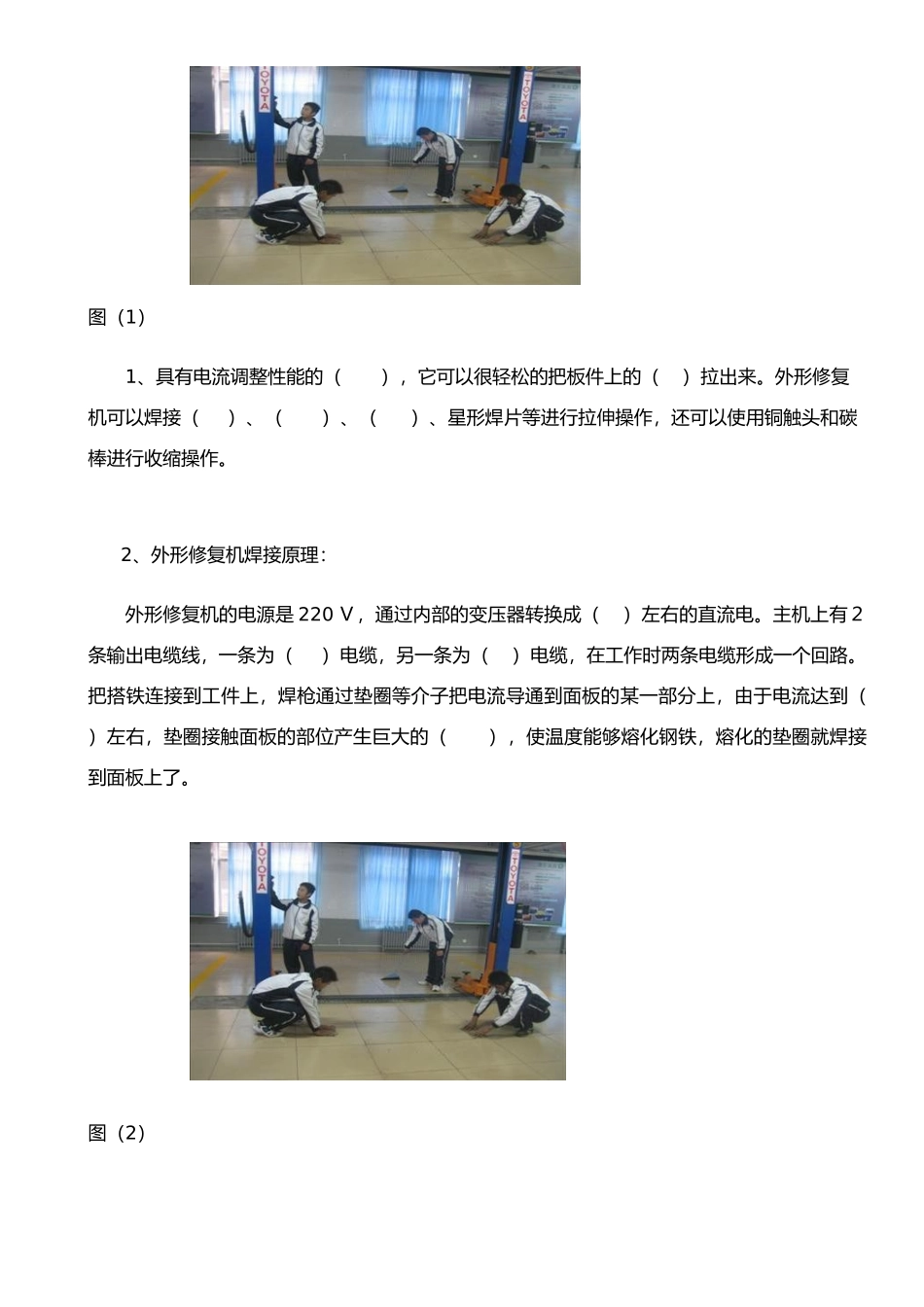

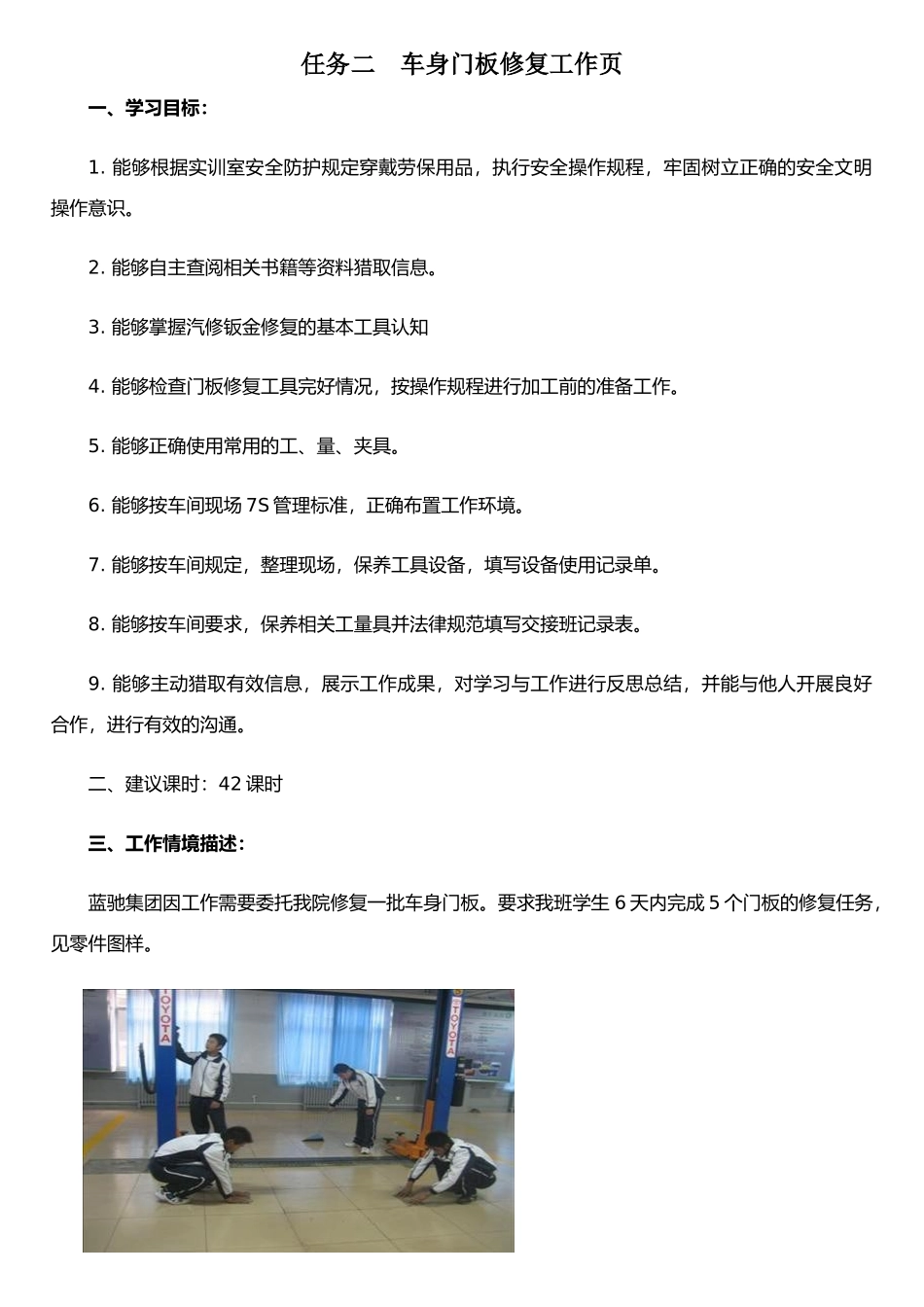

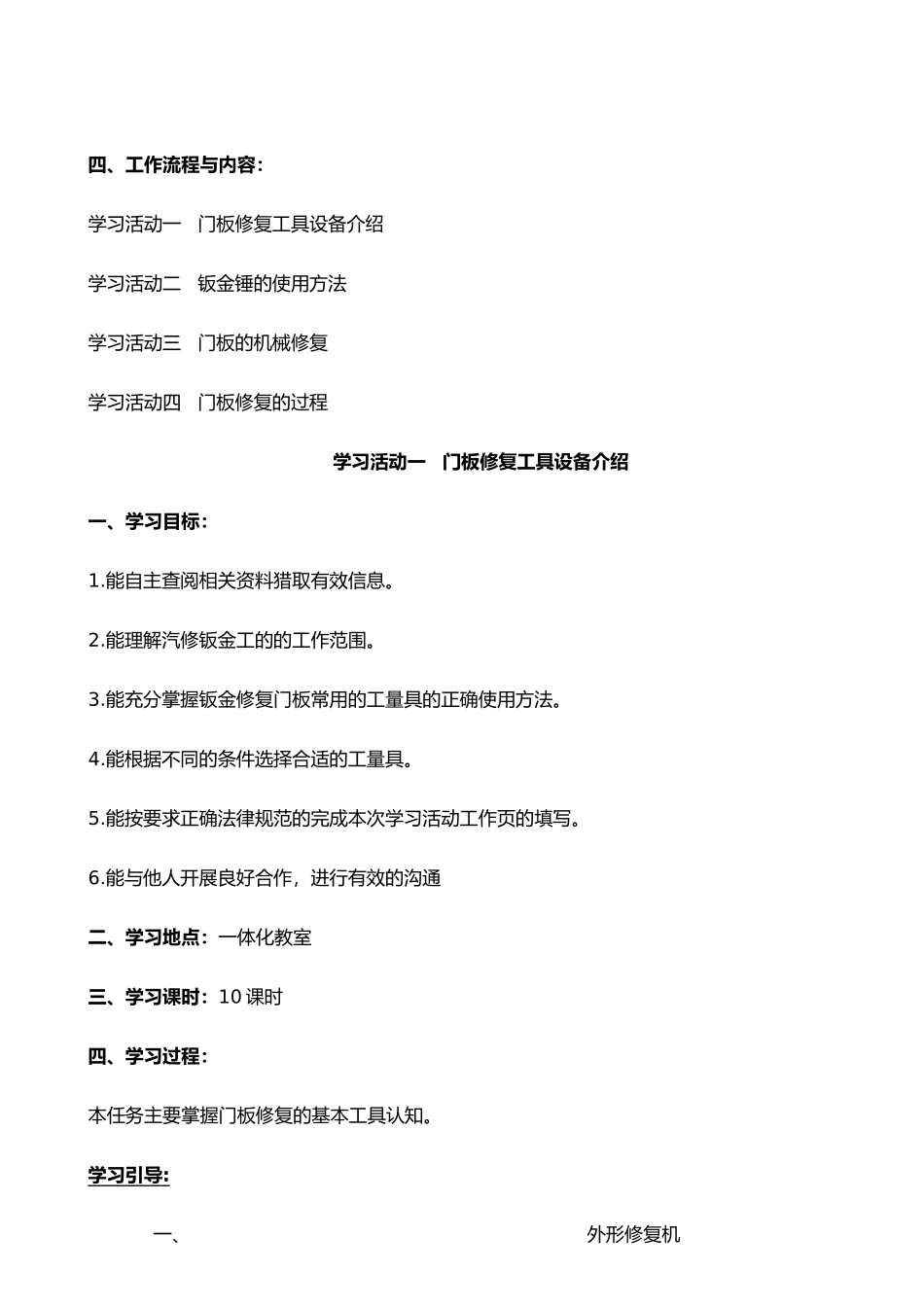

任务二 车身门板修复工作页一、学习目标：1. 能够根据实训室安全防护规定穿戴劳保用品，执行安全操作规程，牢固树立正确的安全文明操作意识。2. 能够自主查阅相关书籍等资料猎取信息。3. 能够掌握汽修钣金修复的基本工具认知4. 能够检查门板修复工具完好情况，按操作规程进行加工前的准备工作。5. 能够正确使用常用的工、量、夹具。6. 能够按车间现场 7S 管理标准，正确布置工作环境。7. 能够按车间规定，整理现场，保养工具设备，填写设备使用记录单。8. 能够按车间要求，保养相关工量具并法律规范填写交接班记录表。9. 能够主动猎取有效信息，展示工作成果，对学习与工作进行反思总结，并能与他人开展良好合作，进行有效的沟通。二、建议课时：42 课时三、工作情境描述：蓝驰集团因工作需要委托我院修复一批车身门板。要求我班学生 6 天内完成 5 个门板的修复任务，见零件图样。四、工作流程与内容：学习活动一 门板修复工具设备介绍学习活动二 钣金锤的使用方法学习活动三 门板的机械修复学习活动四 门板修复的过程学习活动一 门板修复工具设备介绍一、学习目标：1.能自主查阅相关资料猎取有效信息。2.能理解汽修钣金工的的工作范围。3.能充分掌握钣金修复门板常用的工量具的正确使用方法。4.能根据不同的条件选择合适的工量具。5.能按要求正确法律规范的完成本次学习活动工作页的填写。6.能与他人开展良好合作，进行有效的沟通二、学习地点：一体化教室三、学习课时：10 课时四、学习过程：本任务主要掌握门板修复的基本工具认知。学习引导 : 一、外形修复机图（1）1、具有电流调整性能的（ ），它可以很轻松的把板件上的（ ）拉出来。外形修复机可以焊接（ ）、（ ）、（ ）、星形焊片等进行拉伸操作，还可以使用铜触头和碳棒进行收缩操作。2、外形修复机焊接原理：外形修复机的电源是 220 Ｖ，通过内部的变压器转换成（ ）左右的直流电。主机上有２条输出电缆线，一条为（ ）电缆，另一条为（ ）电缆，在工作时两条电缆形成一个回路。把搭铁连接到工件上，焊枪通过垫圈等介子把电流导通到面板的某一部分上，由于电流达到（ ）左右，垫圈接触面板的部位产生巨大的（ ），使温度能够熔化钢铁，熔化的垫圈就焊接到面板上了。图（2）图（3） 二、根据图（3）写出各零件的名称。（1） （2） （3） （4） (5) (6) (7) (8) 外形修复机的使用方法：首先用主机的转换开关选择自己所需要的作业方式。搭...
