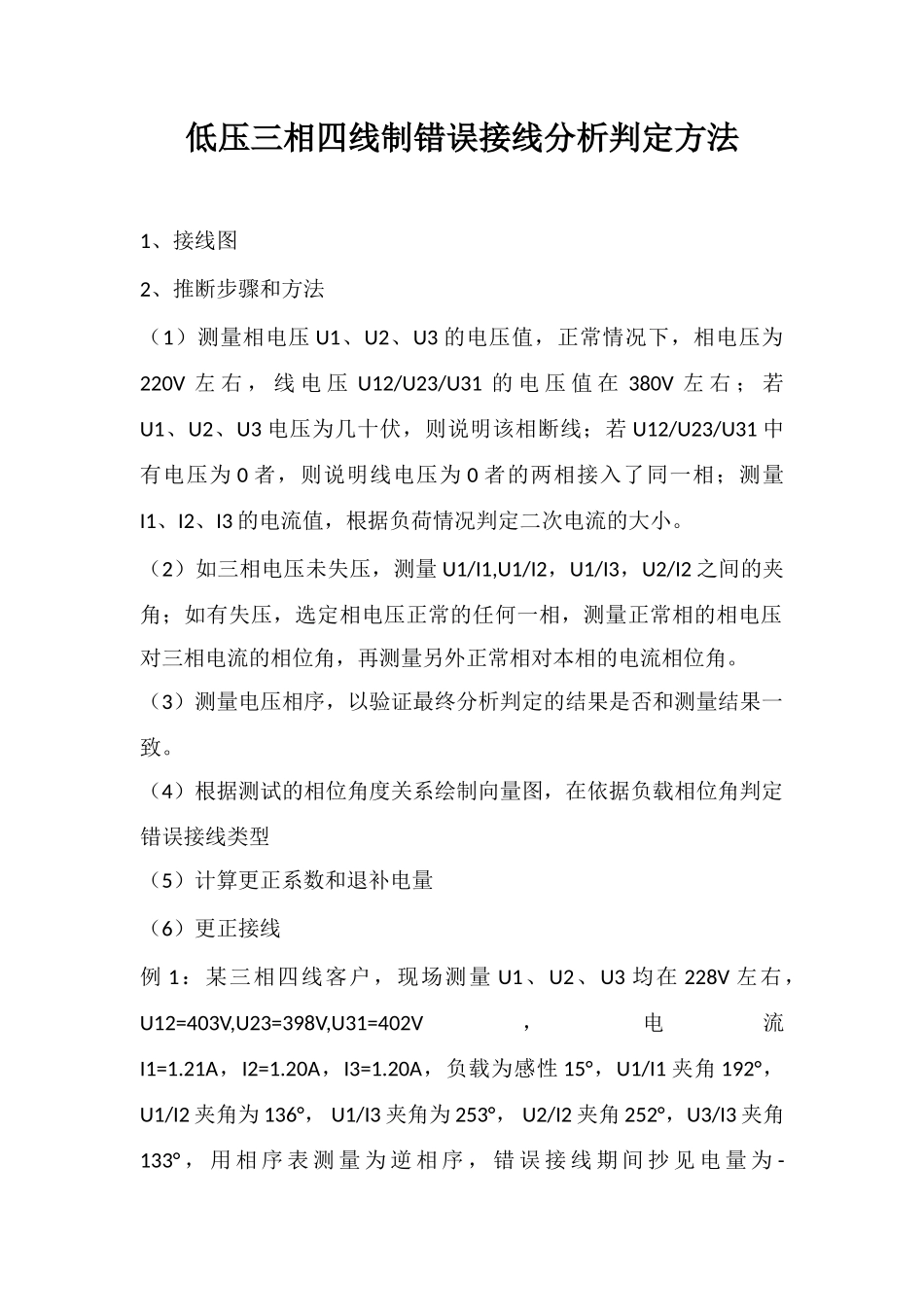

低压三相四线制错误接线分析判定方法

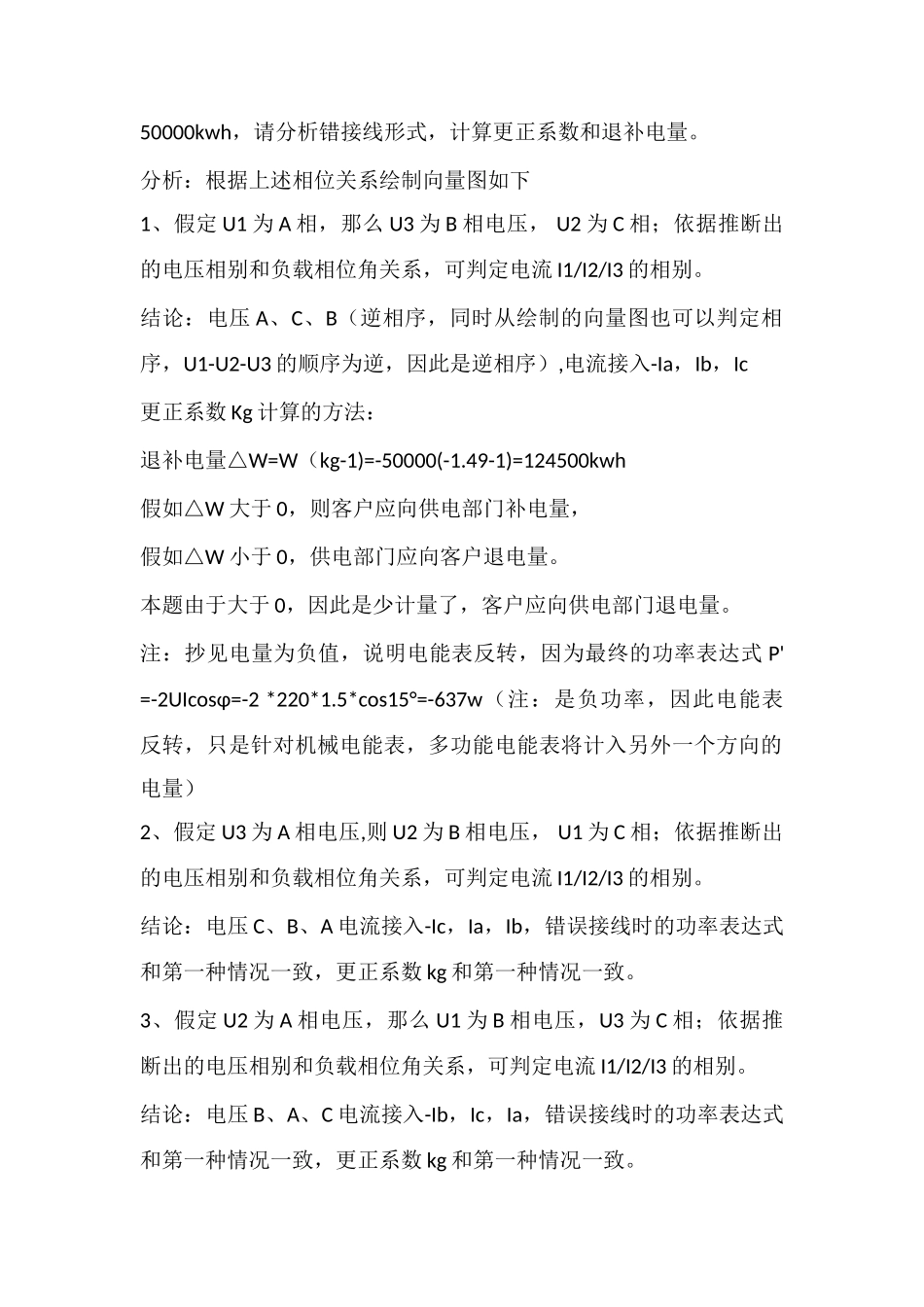

低压三相四线制错误接线分析判定方法1、接线图2、推断步骤和方法（1）测量相电压 U1、U2、U3 的电压值，正常情况下，相电压为220V 左 右 ， 线 电 压 U12/U23/U31 的 电 压 值 在 380V 左 右 ； 若U1、U2、U3 电压为几十伏，则说明该相断线；若 U12/U23/U31 中有电压为 0 者，则说明线电压为 0 者的两相接入了同一相；测量I1、I2、I3 的电流值，根据负荷情况判定二次电流的大小。（2）如三相电压未失压，测量 U1/I1,U1/I2，U1/I3，U2/I2 之间的夹角；如有失压，选定相电压正常的任何一相，测量正常相的相电压对三相电流的相位角，再测量另外正常相对本相的电流相位角。（3）测量电压相序，以验证最终分析判定的结果是否和测量结果一致。（4）根据测试的相位角度关系绘制向量图，在依据负载相位角判定错误接线类型（5）计算更正系数和退补电量（6）更正接线例 1：某三相四线客户，现场测量 U1、U2、U3 均在 228V 左右，U12=403V,U23=398V,U31=402V，电流I1=1.21A，I2=1.20A，I3=1.20A，负载为感性 15°，U1/I1 夹角 192°， U1/I2 夹角为 136°， U1/I3 夹角为 253°， U2/I2 夹角 252°，U3/I3 夹角133° ， 用 相 序 表 测 量 为 逆 相 序 ， 错 误 接 线 期 间 抄 见 电 量 为 -50000kwh，请分析错接线形式，计算更正系数和退补电量。分析：根据上述相位关系绘制向量图如下1、假定 U1 为 A 相，那么 U3 为 B 相电压， U2 为 C 相；依据推断出的电压相别和负载相位角关系，可判定电流 I1/I2/I3 的相别。结论：电压 A、C、B（逆相序，同时从绘制的向量图也可以判定相序，U1-U2-U3 的顺序为逆，因此是逆相序）,电流接入-Ia，Ib，Ic更正系数 Kg 计算的方法：退补电量△W=W（kg-1)=-50000(-1.49-1)=124500kwh假如△W 大于 0，则客户应向供电部门补电量，假如△W 小于 0，供电部门应向客户退电量。本题由于大于 0，因此是少计量了，客户应向供电部门退电量。注：抄见电量为负值，说明电能表反转，因为最终的功率表达式 P' =-2UIcosφ=-2 *220*1.5*cos15°=-637w（注：是负功率，因此电能表反转，只是针对机械电能表，多功能电能表将计入另外一个方向的电量）2、假定 U3 为 A 相电压,则 U2 为 B 相电压， U1 为 C 相；依据推断出的电压相别和负载相位角关系，可判定电流 I1/I2/I3 的相别。结论：电压 C、B、A 电流接入-Ic，Ia，Ib，...
