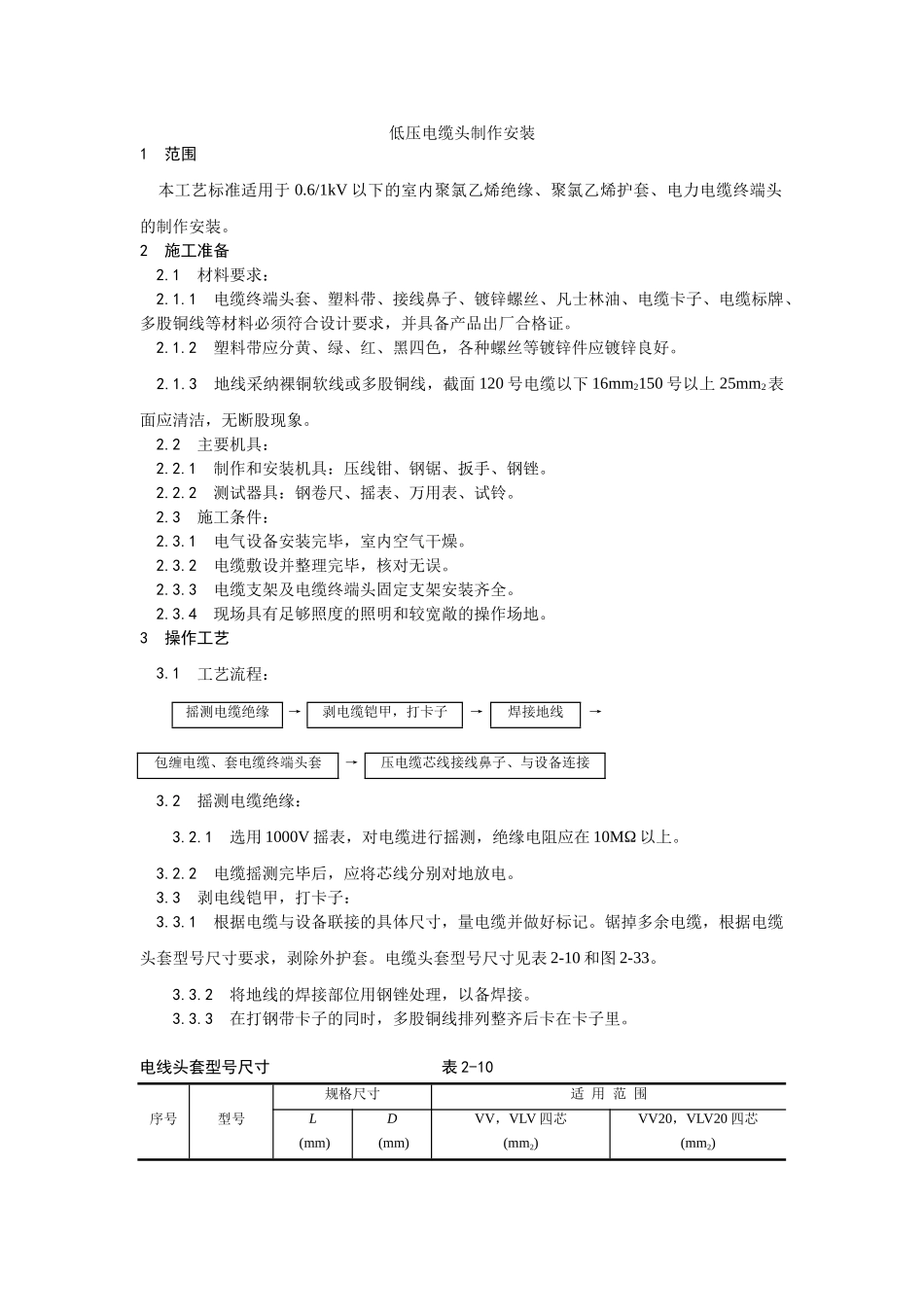

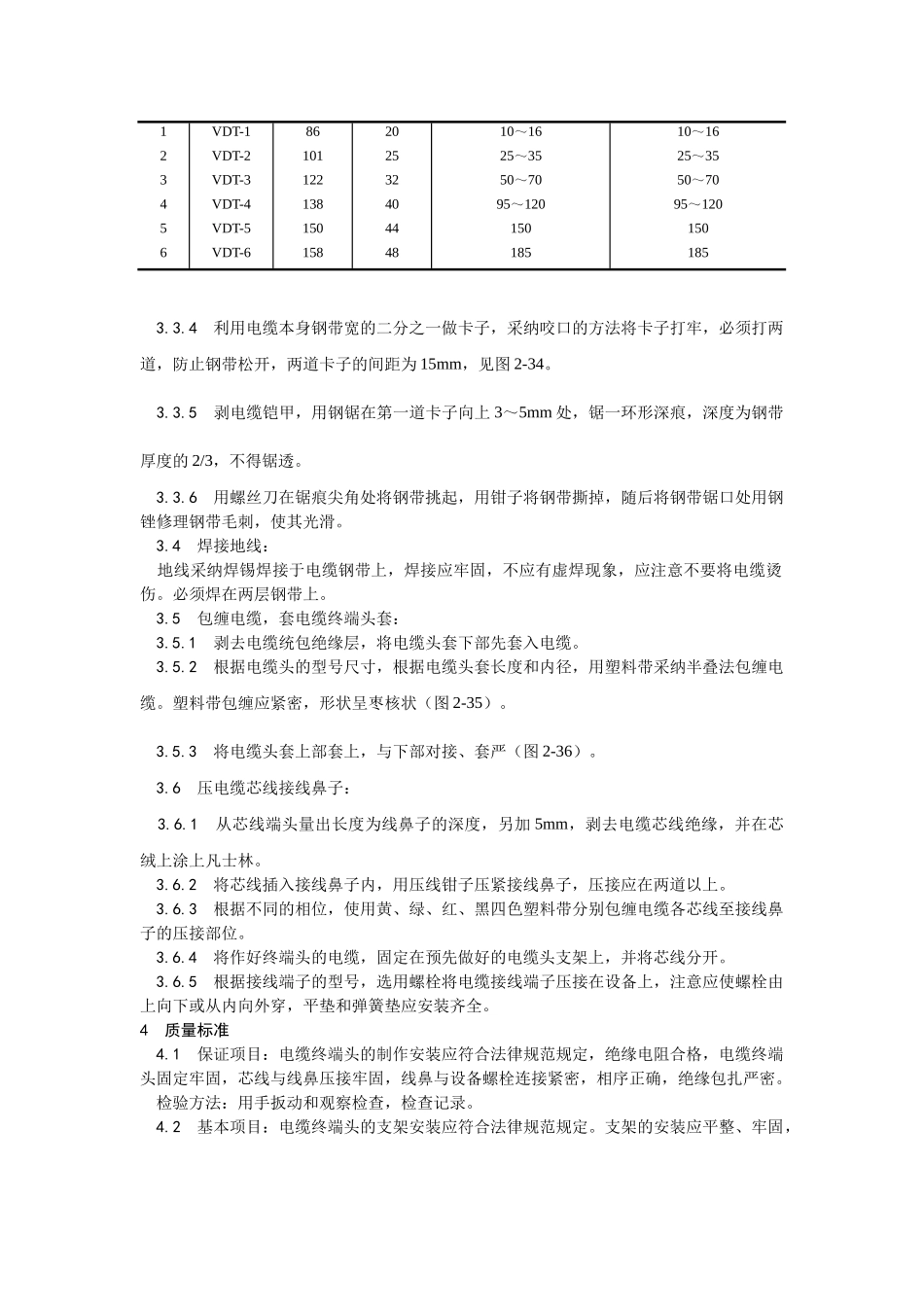

低压电缆头制作安装1 范围 本工艺标准适用于 0.6/1kV 以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。2 施工准备 2.1 材料要求： 2.1.1 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。 2.1.2 塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。 2.1.3 地线采纳裸铜软线或多股铜线，截面 120 号电缆以下 16mm2150 号以上 25mm2表面应清洁，无断股现象。 2.2 主要机具： 2.2.1 制作和安装机具：压线钳、钢锯、扳手、钢锉。 2.2.2 测试器具：钢卷尺、摇表、万用表、试铃。 2.3 施工条件： 2.3.1 电气设备安装完毕，室内空气干燥。 2.3.2 电缆敷设并整理完毕，核对无误。 2.3.3 电缆支架及电缆终端头固定支架安装齐全。 2.3.4 现场具有足够照度的照明和较宽敞的操作场地。3 操作工艺 3.1 工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接 3.2 摇测电缆绝缘： 3.2.1 选用 1000V 摇表，对电缆进行摇测，绝缘电阻应在 10MΩ 以上。 3.2.2 电缆摇测完毕后，应将芯线分别对地放电。 3.3 剥电线铠甲，打卡子： 3.3.1 根据电缆与设备联接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。电缆头套型号尺寸见表 2-10 和图 2-33。 3.3.2 将地线的焊接部位用钢锉处理，以备焊接。 3.3.3 在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。 电线头套型号尺寸 表 2-10规格尺寸适 用 范 围序号型号L (mm)D (mm)VV，VLV 四芯(mm2)VV20，VLV20 四芯(mm2)123456VDT-1VDT-2VDT-3VDT-4VDT-5VDT-68610112213815015820253240444810～1625～3550～7095～12015018510～1625～3550～7095～120150185 3.3.4 利用电缆本身钢带宽的二分之一做卡子，采纳咬口的方法将卡子打牢，必须打两道，防止钢带松开，两道卡子的间距为 15mm，见图 2-34。 3.3.5 剥电缆铠甲，用钢锯在第一道卡子向上 3～5mm 处，锯一环形深痕，深度为钢带厚度的 2/3，不得锯透。 3.3.6 用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口处用钢锉修理钢带毛刺，使其光滑。 3.4 焊接地线： 地线采纳焊锡焊接于电缆钢带上，焊接应牢固，不应有虚焊现象，应注意不要将电缆烫伤。必...
