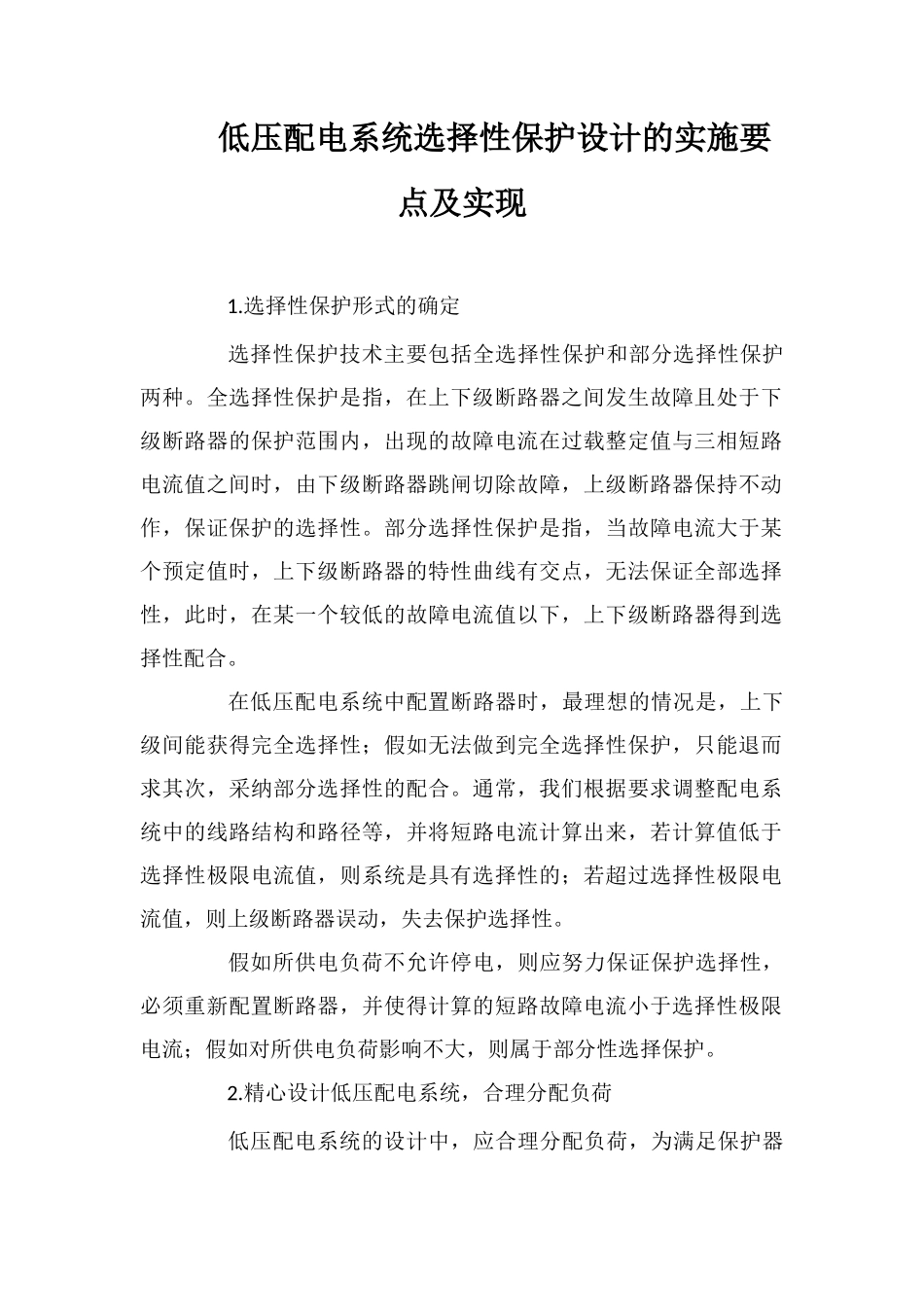

低压配电系统选择性保护设计的实施要点及实现

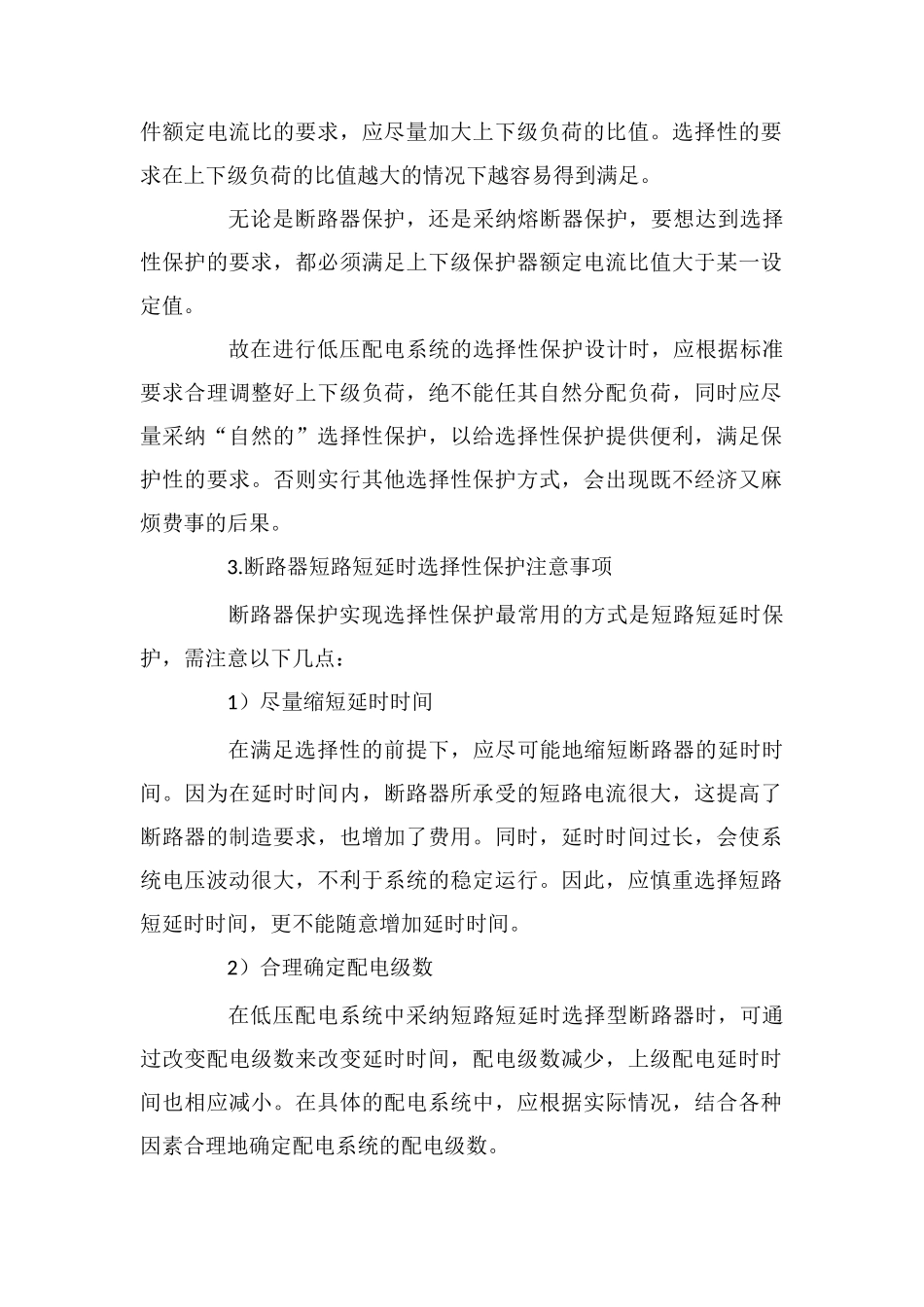

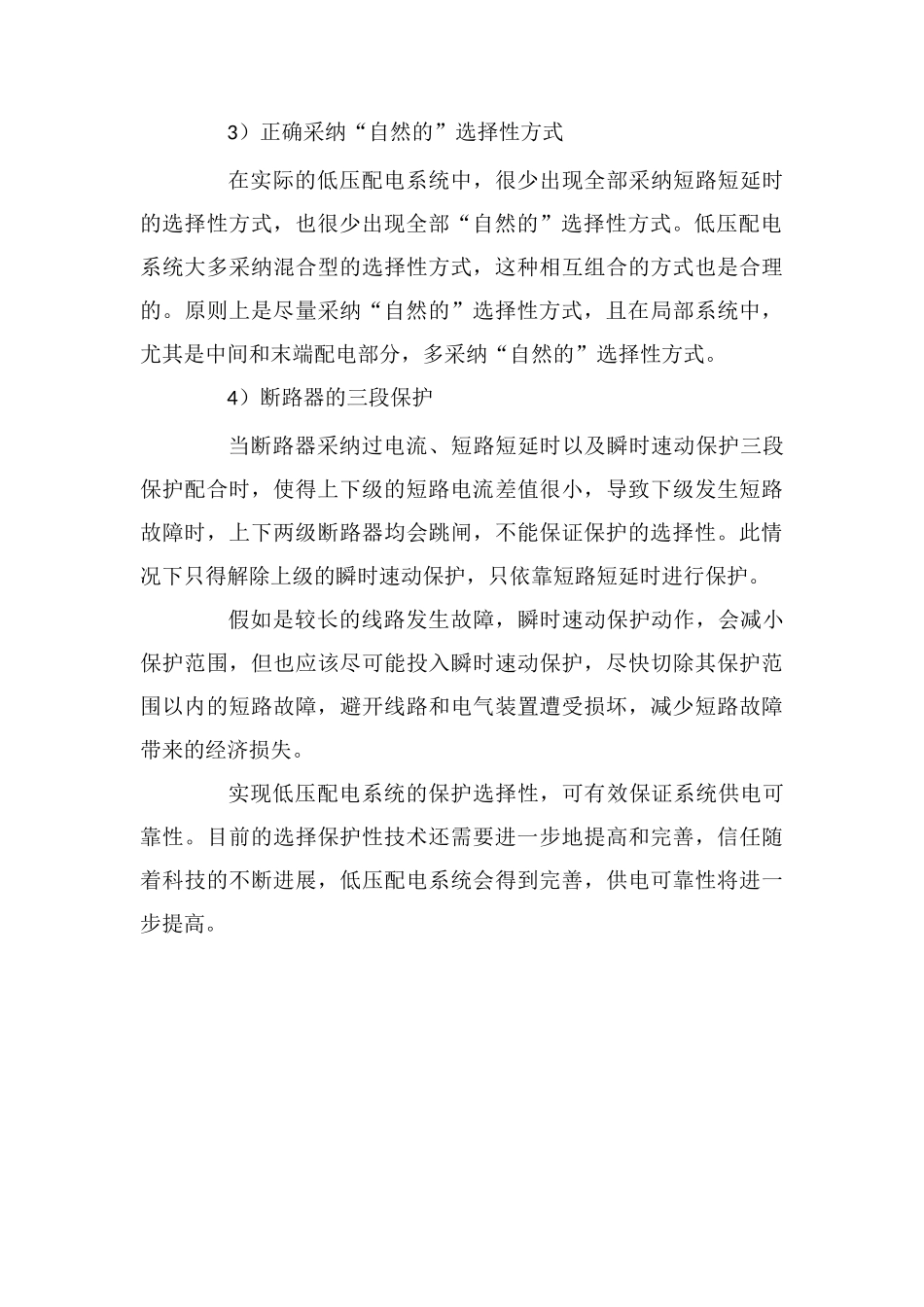

低压配电系统选择性保护设计的实施要点及实现 1.选择性保护形式的确定 选择性保护技术主要包括全选择性保护和部分选择性保护两种。全选择性保护是指，在上下级断路器之间发生故障且处于下级断路器的保护范围内，出现的故障电流在过载整定值与三相短路电流值之间时，由下级断路器跳闸切除故障，上级断路器保持不动作，保证保护的选择性。部分选择性保护是指，当故障电流大于某个预定值时，上下级断路器的特性曲线有交点，无法保证全部选择性，此时，在某一个较低的故障电流值以下，上下级断路器得到选择性配合。 在低压配电系统中配置断路器时，最理想的情况是，上下级间能获得完全选择性；假如无法做到完全选择性保护，只能退而求其次，采纳部分选择性的配合。通常，我们根据要求调整配电系统中的线路结构和路径等，并将短路电流计算出来，若计算值低于选择性极限电流值，则系统是具有选择性的；若超过选择性极限电流值，则上级断路器误动，失去保护选择性。 假如所供电负荷不允许停电，则应努力保证保护选择性，必须重新配置断路器，并使得计算的短路故障电流小于选择性极限电流；假如对所供电负荷影响不大，则属于部分性选择保护。 2.精心设计低压配电系统，合理分配负荷 低压配电系统的设计中，应合理分配负荷，为满足保护器件额定电流比的要求，应尽量加大上下级负荷的比值。选择性的要求在上下级负荷的比值越大的情况下越容易得到满足。 无论是断路器保护，还是采纳熔断器保护，要想达到选择性保护的要求，都必须满足上下级保护器额定电流比值大于某一设定值。 故在进行低压配电系统的选择性保护设计时，应根据标准要求合理调整好上下级负荷，绝不能任其自然分配负荷，同时应尽量采纳“自然的”选择性保护，以给选择性保护提供便利，满足保护性的要求。否则实行其他选择性保护方式，会出现既不经济又麻烦费事的后果。 3.断路器短路短延时选择性保护注意事项 断路器保护实现选择性保护最常用的方式是短路短延时保护，需注意以下几点： 1）尽量缩短延时时间 在满足选择性的前提下，应尽可能地缩短断路器的延时时间。因为在延时时间内，断路器所承受的短路电流很大，这提高了断路器的制造要求，也增加了费用。同时，延时时间过长，会使系统电压波动很大，不利于系统的稳定运行。因此，应慎重选择短路短延时时间，更不能随意增加延时时间。 2）合理确定配电级数 在低压配电系统中采纳短路短延时选择型断路器时，可通过改变配电级数...
