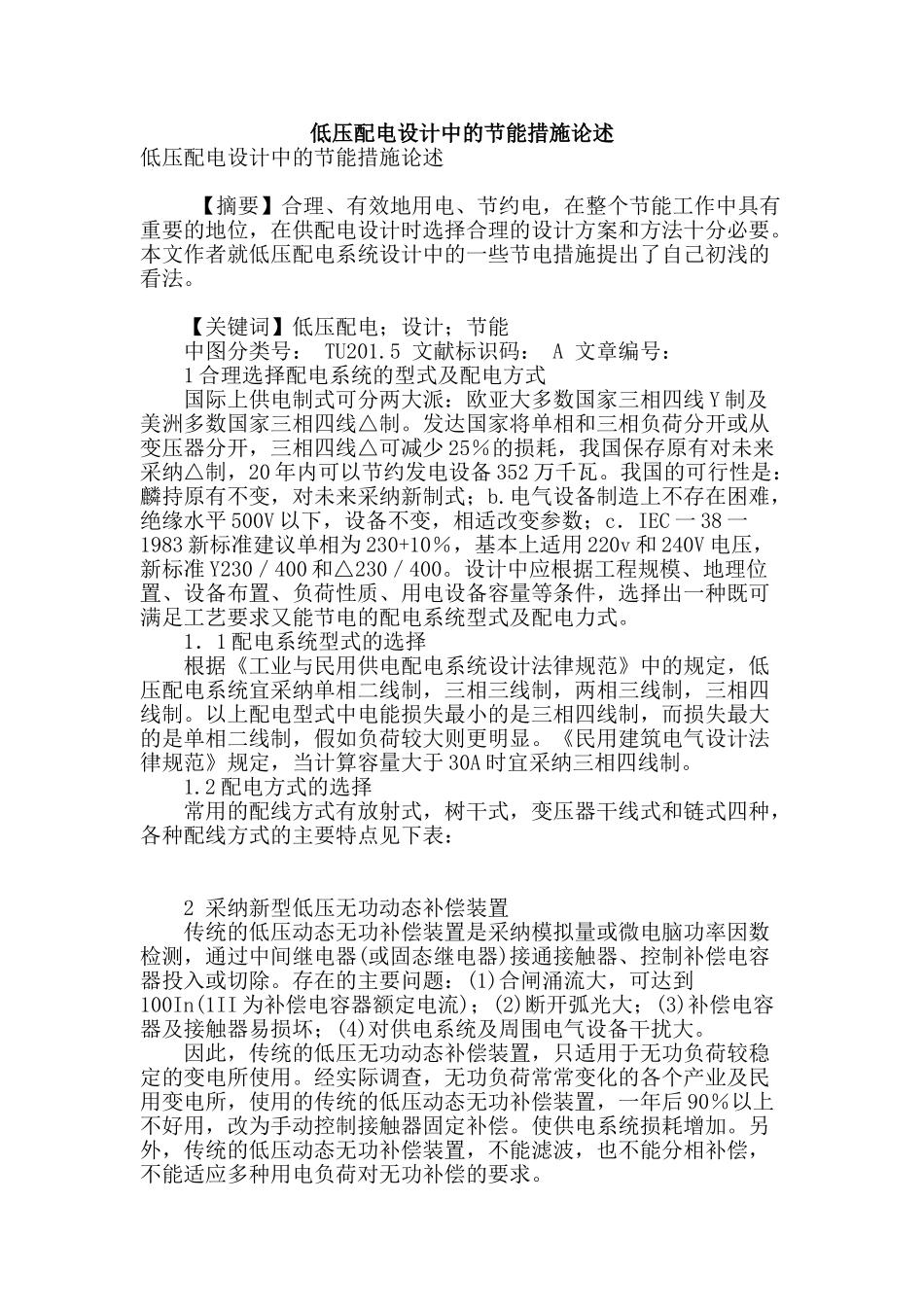

低压配电设计中的节能措施论述低压配电设计中的节能措施论述 【摘要】合理、有效地用电、节约电，在整个节能工作中具有重要的地位，在供配电设计时选择合理的设计方案和方法十分必要。本文作者就低压配电系统设计中的一些节电措施提出了自己初浅的看法。 【关键词】低压配电；设计；节能 中图分类号： TU201.5 文献标识码： A 文章编号： 1 合理选择配电系统的型式及配电方式 国际上供电制式可分两大派：欧亚大多数国家三相四线 Y 制及美洲多数国家三相四线△制。发达国家将单相和三相负荷分开或从变压器分开，三相四线△可减少 25％的损耗，我国保存原有对未来采纳△制，20 年内可以节约发电设备 352 万千瓦。我国的可行性是：麟持原有不变，对未来采纳新制式；b.电气设备制造上不存在困难，绝缘水平 500V 以下，设备不变，相适改变参数；c．IEC 一 38 一1983 新标准建议单相为 230+10％，基本上适用 220v 和 240V 电压，新标准 Y230／400 和△230／400。设计中应根据工程规模、地理位置、设备布置、负荷性质、用电设备容量等条件，选择出一种既可满足工艺要求又能节电的配电系统型式及配电力式。 1．1 配电系统型式的选择 根据《工业与民用供电配电系统设计法律规范》中的规定，低压配电系统宜采纳单相二线制，三相三线制，两相三线制，三相四线制。以上配电型式中电能损失最小的是三相四线制，而损失最大的是单相二线制，假如负荷较大则更明显。《民用建筑电气设计法律规范》规定，当计算容量大于 30A 时宜采纳三相四线制。 1.2 配电方式的选择 常用的配线方式有放射式，树干式，变压器干线式和链式四种，各种配线方式的主要特点见下表： 2 采纳新型低压无功动态补偿装置 传统的低压动态无功补偿装置是采纳模拟量或微电脑功率因数检测，通过中间继电器(或固态继电器)接通接触器、控制补偿电容器投入或切除。存在的主要问题：(1)合闸涌流大，可达到100In(1II 为补偿电容器额定电流)；(2)断开弧光大；(3)补偿电容器及接触器易损坏；(4)对供电系统及周围电气设备干扰大。 因此，传统的低压无功动态补偿装置，只适用于无功负荷较稳定的变电所使用。经实际调查，无功负荷常常变化的各个产业及民用变电所，使用的传统的低压动态无功补偿装置，一年后 90％以上不好用，改为手动控制接触器固定补偿。使供电系统损耗增加。另外，传统的低压动态无功补偿装置，不能滤波，也不能分相补偿，不能适应多种用电负荷...
