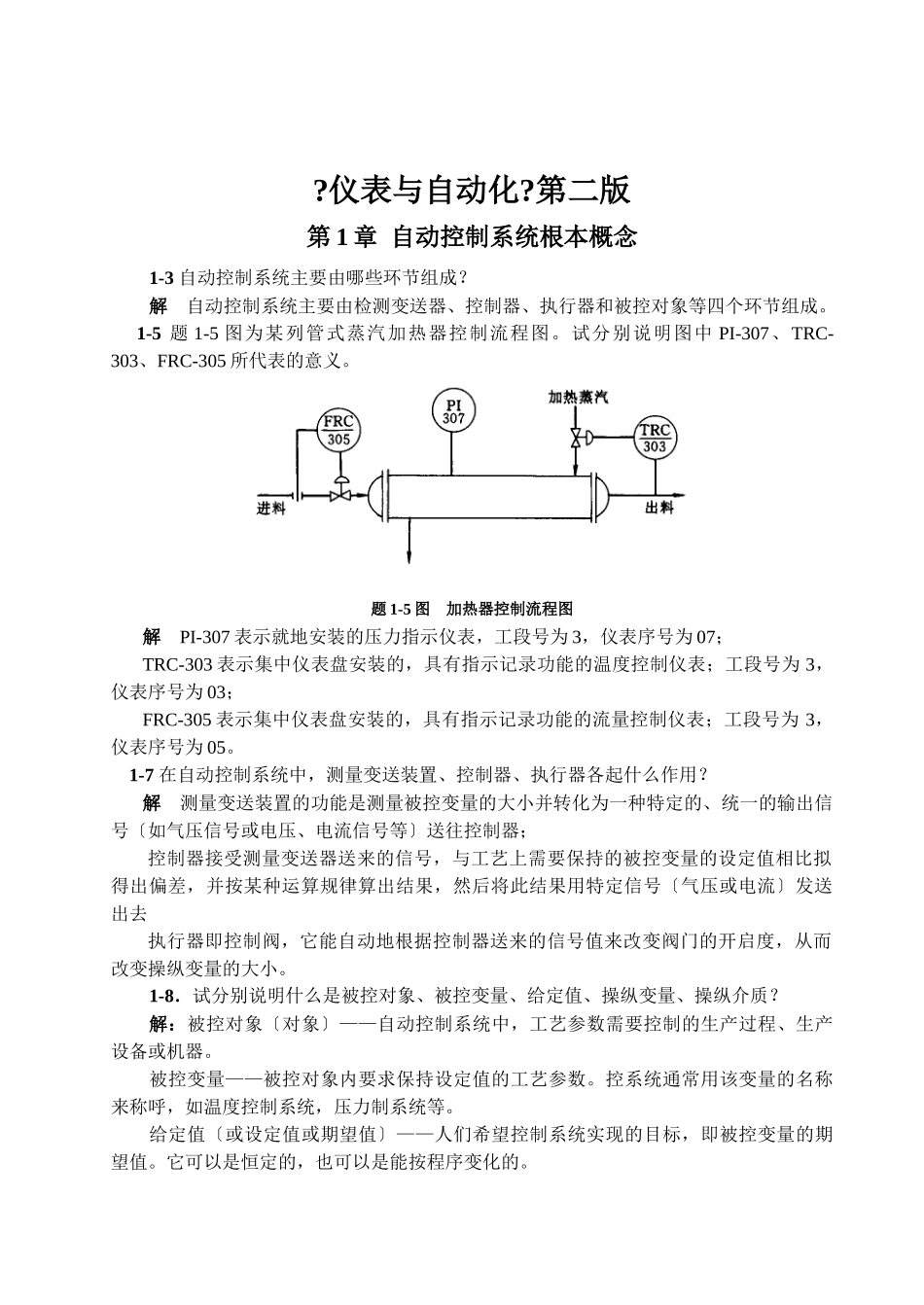

?仪表与自动化?第二版第 1 章 自动控制系统根本概念1-3 自动控制系统主要由哪些环节组成？解 自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。 1-5 题 1-5 图为某列管式蒸汽加热器控制流程图。试分别说明图中 PI-307、TRC-303、FRC-305 所代表的意义。题 1-5 图 加热器控制流程图解 PI-307 表示就地安装的压力指示仪表，工段号为 3，仪表序号为 07；TRC-303 表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为 3，仪表序号为 03；FRC-305 表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为 3，仪表序号为 05。 1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？解 测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号〔如气压信号或电压、电流信号等〕送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比拟得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号〔气压或电流〕发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质？解：被控对象〔对象〕——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。被控变量——被控对象内要求保持设定值的工艺参数。控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。给定值〔或设定值或期望值〕——人们希望控制系统实现的目标，即被控变量的期望值。它可以是恒定的，也可以是能按程序变化的。操纵变量〔调节变量〕——对被控变量具有较强的直接影响且便于调节〔操纵〕的变量。或实现控制作用的变量。操纵介质(操纵剂)——用来实现控制作用的物料。1-11 题 l-11 图所示为一反响器温度控制系统示意图。A、B 两种物料进入反响器进行反响，通过改变进入夹套的冷却水流量来控制反响器内的温度不变。试画出该温度控制系统的方块图，并指出该系统中的被控对象、被控变量、操纵变量及可能影响被控变量的干扰是什么？并说明该温度控制系统是一个具有负反响的闭环系统。题 1-11 图 反响器温度控制系统解 该温度控制系统的方块图题解 1-11 图 反响器温度控制系统方块图其中，被控对象：反响器；被控变量：反响器内的温度；操纵变量：冷却水流量。可能影响被控变量的干扰因素...
