高三物理第一轮复习 闭合电路的欧姆定律 新人教版

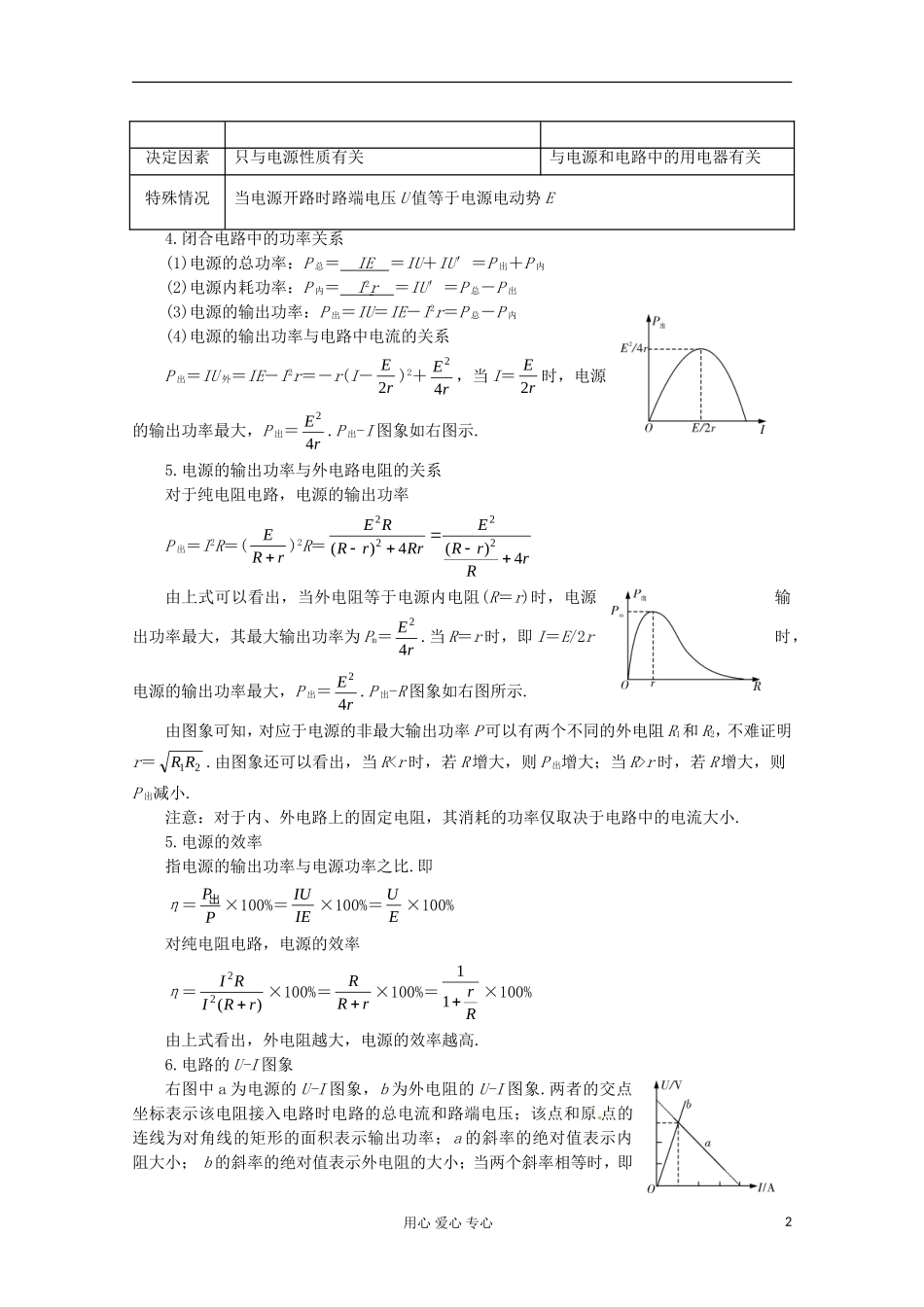

第 4 课时 闭合电路的欧姆定律基础知识归纳1.闭合电路的欧姆定律(1)内、外电路① 内电路：电源两极(不含两极)以内，如电池内的溶液、发电机的线圈等.内电路的电阻叫做内电阻.② 外电路：电源两极，用电器和导线等.外电路的电阻叫做外电阻.(2)闭合电路的欧姆定律① 内容：闭合电路的电流跟电源的电动势成 正比 ，与内、外电路的电阻之和成 反 比 .② 适用条件：纯电阻电路.③ 闭合电路欧姆定律的表达形式有：Ⅰ.E＝U 外＋U 内Ⅱ.I＝rRE(I、R 间关系)Ⅲ.U＝E－Ir(U、I 间关系)Ⅳ.U＝rREE(U、R 间关系)2.闭合电路中的电压关系(1)电源电动势等于内、外电压之和.注意：U 不一定等于 IR.(纯电阻电路中 U＝IR，非纯电阻电路中U≠IR)(2)路端电压与电流的关系(如图所示).① 路端电压随总电流的增大而 减小 .② 电流为零时，即外电路断路时的路端电压等于电源电动势 E.在图象中，U-I 图象在纵轴上的截距表示电源的 电动势 .③ 路端电压为零时(即外电路短路时)的电流 Im＝ rE (短路电流).图线斜率的绝对值在数值上等于 内电阻 .(3)纯电阻电路中，路端电压 U 随外电阻 R 的变化关系.① 外电路的电阻增大时，I 减小，路端电压升高；② 外电路断开时，R→∞，路端电压 U ＝ E ；③ 外电路短路时，R＝0，U＝0，I＝Im＝E/r.3.电动势与路端电压的比较：电动势路端电压 U物理意义反映电源内部非静电力做功把其他形式能量转化为电能的情况反映电路中电场力做功把电能转化成为其他形式能量的情况定义式E= qW ，W 为电源的非静电力把正电荷从电源负极移到正极所做的功U= qW ，W 为电场力把正电荷从电源外部由正极移到负极所做的功量度式E＝IR＋Ir＝U＋U′U＝IR测量运用欧姆定律间接测量用伏特表测量用心 爱心 专心1决定因素只与电源性质有关与电源和电路中的用电器有关特殊情况当电源开路时路端电压 U 值等于电源电动势 E4.闭合电路中的功率关系(1)电源的总功率：P 总＝ IE ＝IU＋IU′＝P 出＋P 内(2)电源内耗功率：P 内＝ I 2 r ＝IU′＝P 总－P 出(3)电源的输出功率：P 出＝IU＝IE－I2r＝P 总－P 内(4)电源的输出功率与电路中电流的关系P 出＝IU 外＝IE－I2r＝－r(I－ rE2 )2＋rE42，当 I＝ rE2 时，电源的输出功率最大，P 出＝rE42.P 出-I 图象如右图示.5.电源的输出功率与外电路电阻的关系对于纯电阻电路，电源的输出功率P 出＝I2R＝(rRE)2R＝rRrRERrrRRE4)(4)(2222...
