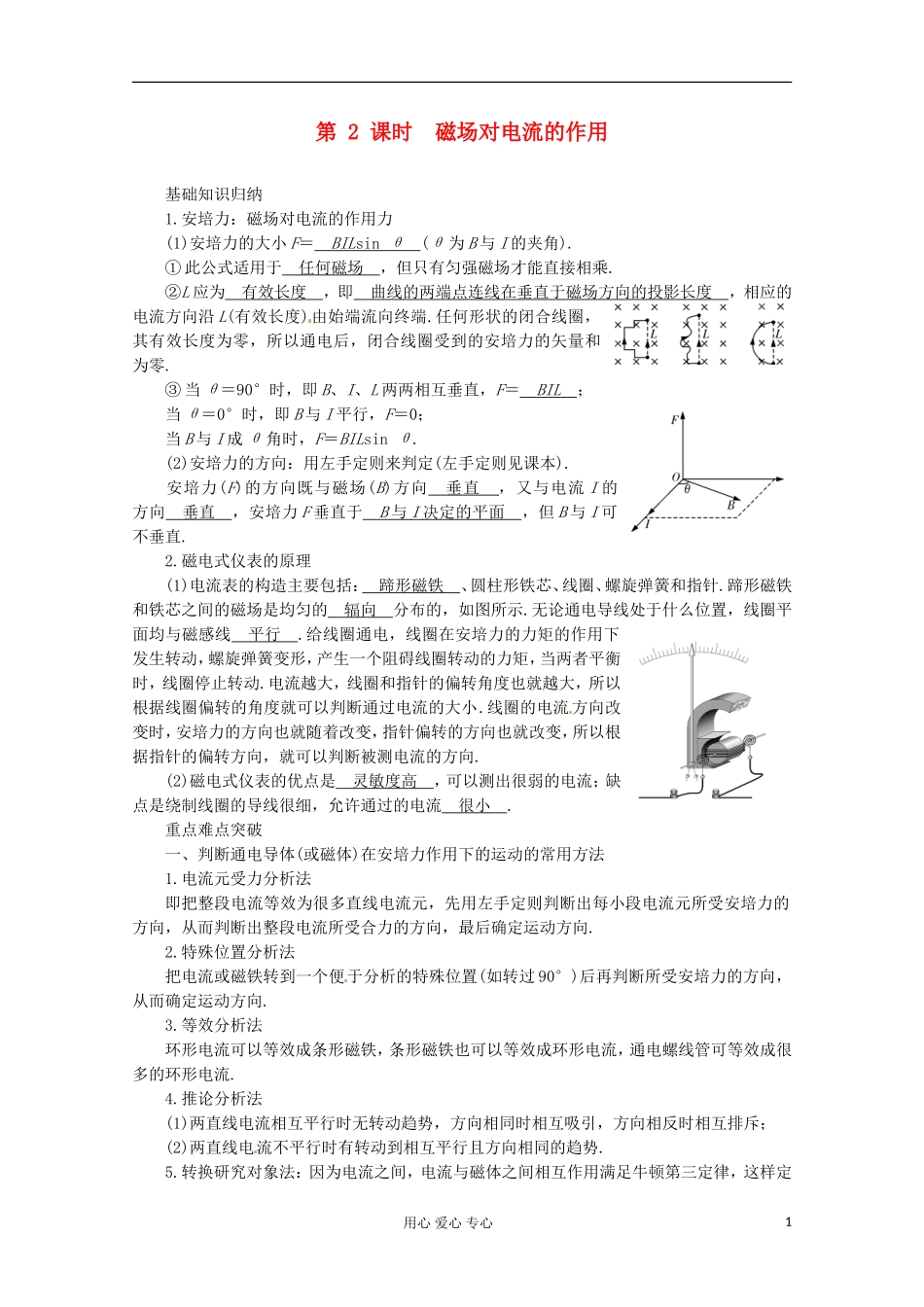

第 2 课时 磁场对电流的作用基础知识归纳1
安培力：磁场对电流的作用力(1)安培力的大小 F＝ BIL sin θ (θ 为 B 与 I 的夹角)
① 此公式适用于 任何磁场 ，但只有匀强磁场才能直接相乘
②L 应为 有效长度 ，即 曲线的两端点连线在垂直于磁场方向的投影长度 ，相应的电流方向沿 L(有效长度)由始端流向终端
任何形状的闭合线圈，其有效长度为零，所以通电后，闭合线圈受到的安培力的矢量和为零
③ 当 θ＝90°时，即 B、I、L 两两相互垂直，F＝ BIL ；当 θ＝0°时，即 B 与 I 平行，F＝0；当 B 与 I 成 θ 角时，F＝BILsin θ
(2)安培力的方向：用左手定则来判定(左手定则见课本)
安培力(F)的方向既与磁场(B)方向 垂直 ，又与电流 I 的方向 垂直 ，安培力 F 垂直于 B 与 I 决定的平面 ，但 B 与 I 可不垂直
磁电式仪表的原理(1)电流表的构造主要包括： 蹄形磁铁 、圆柱形铁芯、线圈、螺旋弹簧和指针
蹄形磁铁和铁芯之间的磁场是均匀的 辐向 分布的，如图所示
无论通电导线处于什么位置，线圈平面均与磁感线 平行
给线圈通电，线圈在安培力的力矩的作用下发生转动，螺旋弹簧变形，产生一个阻碍线圈转动的力矩，当两者平衡时，线圈停止转动
电流越大，线圈和指针的偏转角度也就越大，所以根据线圈偏转的角度就可以判断通过电流的大小
线圈的电流 方向改变时，安培力的方向也就随着改变，指针偏转的方向也就改变，所以根据指针的偏转方向，就可以判断被测电流的方向
(2)磁电式仪表的优点是 灵敏度高 ，可以测出很弱的电流；缺点是绕制线圈的导线很细，允许通过的电流 很小
重点难点突破一、判断通电导体(或磁体)在安培力作用下的运动的常用方法1
电流元受力分析法即把整段电流等效为很多直线电流元，先用左手定则判断出每小段电流元所受安培力的方向，从
