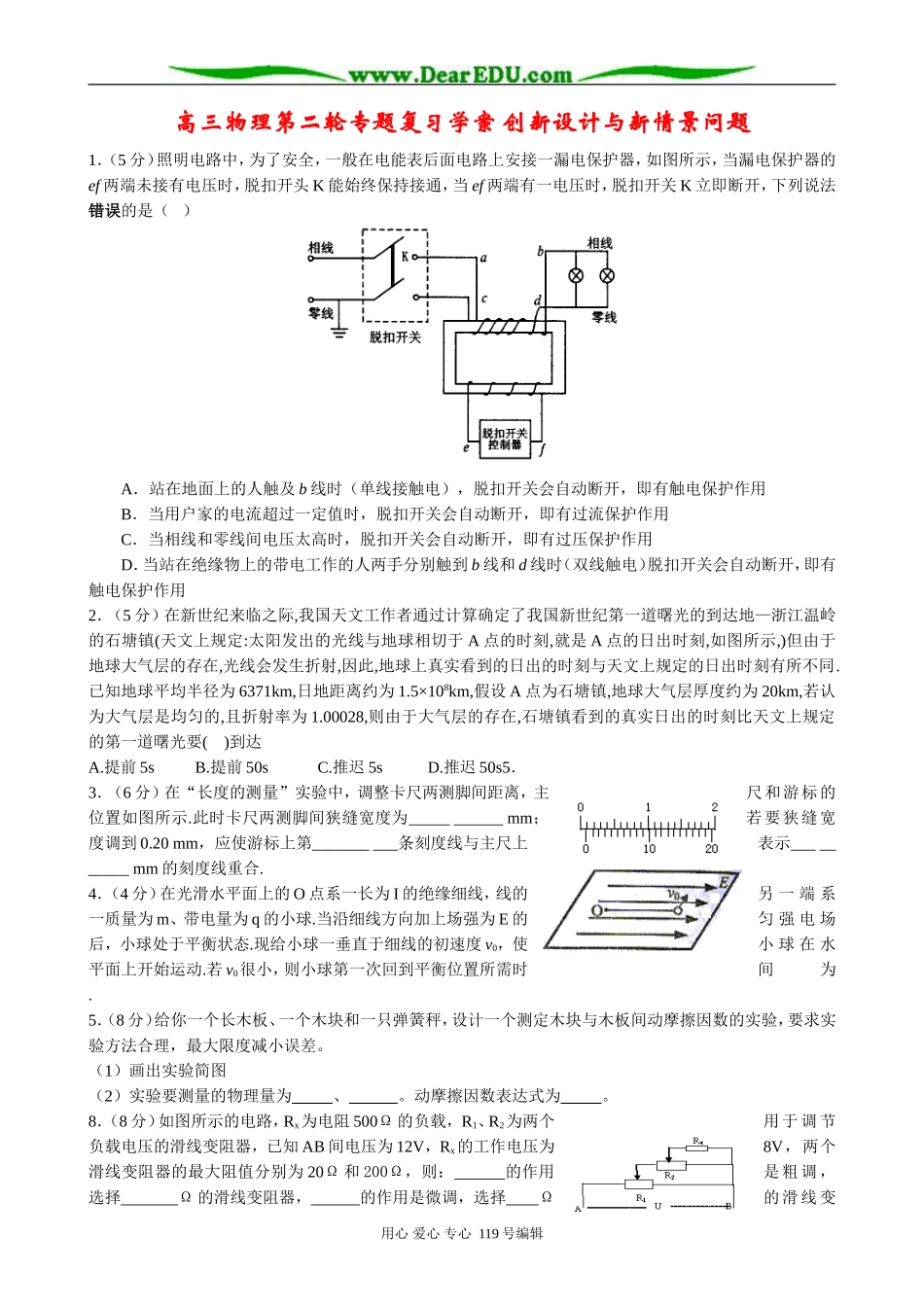

高三物理第二轮专题复习学案 创新设计与新情景问题1．（5 分）照明电路中，为了安全，一般在电能表后面电路上安接一漏电保护器，如图所示，当漏电保护器的ef 两端未接有电压时，脱扣开头 K 能始终保持接通，当 ef 两端有一电压时，脱扣开关 K 立即断开，下列说法错误的是（ ） A．站在地面上的人触及 b 线时（单线接触电），脱扣开关会自动断开，即有触电保护作用 B．当用户家的电流超过一定值时，脱扣开关会自动断开，即有过流保护作用 C．当相线和零线间电压太高时，脱扣开关会自动断开，即有过压保护作用 D．当站在绝缘物上的带电工作的人两手分别触到 b 线和 d 线时（双线触电）脱扣开关会自动断开，即有触电保护作用2．（5 分）在新世纪来临之际,我国天文工作者通过计算确定了我国新世纪第一道曙光的到达地—浙江温岭的石塘镇(天文上规定:太阳发出的光线与地球相切于 A 点的时刻,就是 A 点的日出时刻,如图所示,)但由于地球大气层的存在,光线会发生折射,因此,地球上真实看到的日出的时刻与天文上规定的日出时刻有所不同.已知地球平均半径为 6371km,日地距离约为 1.5×108km,假设 A 点为石塘镇,地球大气层厚度约为 20km,若认为大气层是均匀的,且折射率为 1.00028,则由于大气层的存在,石塘镇看到的真实日出的时刻比天文上规定的第一道曙光要( )到达A.提前 5s B.提前 50s C.推迟 5s D.推迟 50s5．3．（6 分）在“长度的测量”实验中，调整卡尺两测脚间距离，主尺和游标的位置如图所示.此时卡尺两测脚间狭缝宽度为_____ ______ mm；若要狭缝宽度调到 0.20 mm，应使游标上第_______ ___条刻度线与主尺上表示___ _______ mm 的刻度线重合.4．（4 分）在光滑水平面上的 O 点系一长为 I 的绝缘细线，线的另 一 端 系一质量为 m、带电量为 q 的小球.当沿细线方向加上场强为 E 的匀 强 电 场后，小球处于平衡状态.现给小球一垂直于细线的初速度 v0，使小 球 在 水平面上开始运动.若 v0很小，则小球第一次回到平衡位置所需时间为 .5．（8 分）给你一个长木板、一个木块和一只弹簧秤，设计一个测定木块与木板间动摩擦因数的实验，要求实验方法合理，最大限度减小误差。（1）画出实验简图（2）实验要测量的物理量为 、 。动摩擦因数表达式为 。8．（8 分）如图所示的电路，Rx为电阻 500Ω 的负载， R1、R2为两个用 于 调 节负载电压的滑线变阻器，已知 AB 间电压为 12...
