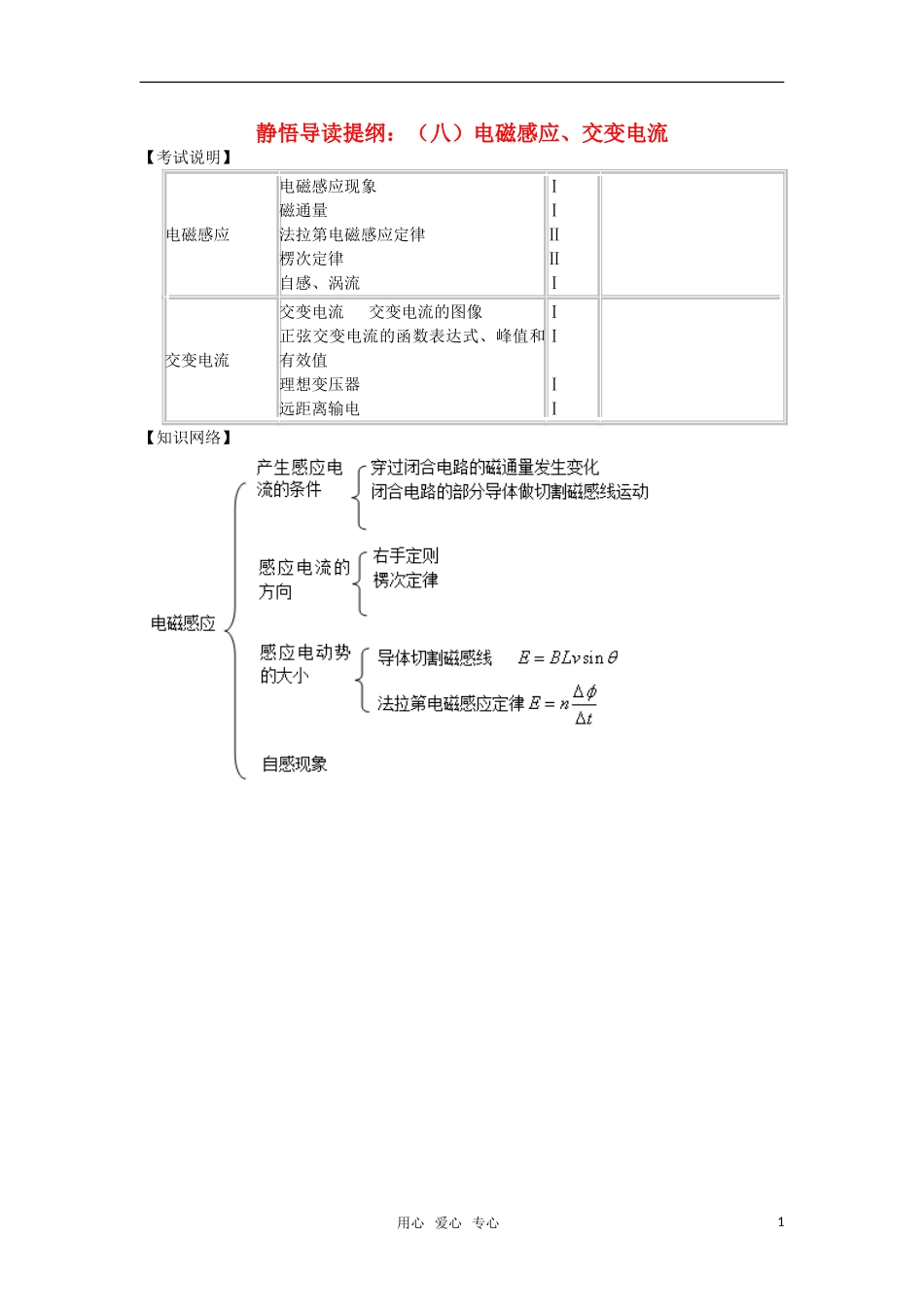

静悟导读提纲：（八）电磁感应、交变电流【考试说明】电磁感应电磁感应现象磁通量 法拉第电磁感应定律楞次定律自感、涡流ⅠⅠⅡⅡⅠ 交变电流交变电流 交变电流的图像正弦交变电流的函数表达式、峰值和有效值理想变压器远距离输电ⅠⅠ ⅠⅠ 【知识网络】用心 爱心 专心1【考试说明解读】一、电磁感应（一）磁通量概念：1．磁通量 的实质就是穿过某面积的磁感线的条数。如图 1 所示，面积大小不等的两个圆形线圈 A 和 B 共轴套在一条形磁铁上，磁铁内部向上的磁感线的总条数是相同的，但由于线圈 A 的面积大于 B 的，外部穿过线圈向下的磁感线的条数 A 的大于 B 的，所以A ＜B 。2．磁感线除了有大小以外，还有方向，但它是个标量。磁通量的方向仅仅表示磁感线沿什么方向穿过某面积，其运算不满足矢量合成的平行四边形定则，只满足代数运算。3．由磁通量的定义sinBS可得：sinSB ，此式表示“磁感应强度 B 大小等于穿过垂直于磁场方向的单位面积的磁感线条数”，所以磁感应强度又被叫做“磁感密度”。【例 1】如图 2 所示，边长为 100cm 的正方形闭合线圈置于磁场中，线用心 爱心 专心2圈的 ad、bc 两边中点连线 OO′的左右两侧分别存在着方向相同、磁感应强度大小各为B1=0.60T、B2=0.40T 的匀强磁场。开始时，线圈平面与磁场垂直，若从上往下看，线圈逆时针转 37°和 180°角时，穿过线圈的磁通量分别改变了多少？ 【答案】0.1Wb，1.0Wb（二）感应电流的产生条件1．产生感应电流的条件是“穿过闭合电路的磁通量发生变化”，即，要产生感应电流，必须同时满足两个条件，一个是电路闭合，另一个则是穿过电路的磁通量发生变化。2．磁通量的计算公式是：φ=BSsinθ，式中的 Ssinθ 应是磁场区域内线框平面在垂直于磁场方向上的投影（面积）大小。所以此题的讨论中，千万不要误认为线框从开始运动就有感应电流产生。一定要记住：磁通量的实质是穿过某一面的磁感线的条数！【例 2】如图 3 所示，闭合的矩形金属线框 abcd 仅有一半置于范围足够大的匀强磁场中，开始时线框平面与磁场垂直，现从图示位置绕轴 OO′按图示方向转动，线框中有感应电流产生吗？试加以分析。[来源:高考资源网]【答案】只有线框全部转入磁场中时，才会有感应电流产生，否则没有。（三）感应电流方向的判断感应电流方向的判断，既可用右手定则，也可用楞次定律。1．右手定则：适合于判断导线切割磁感线的情形。...
