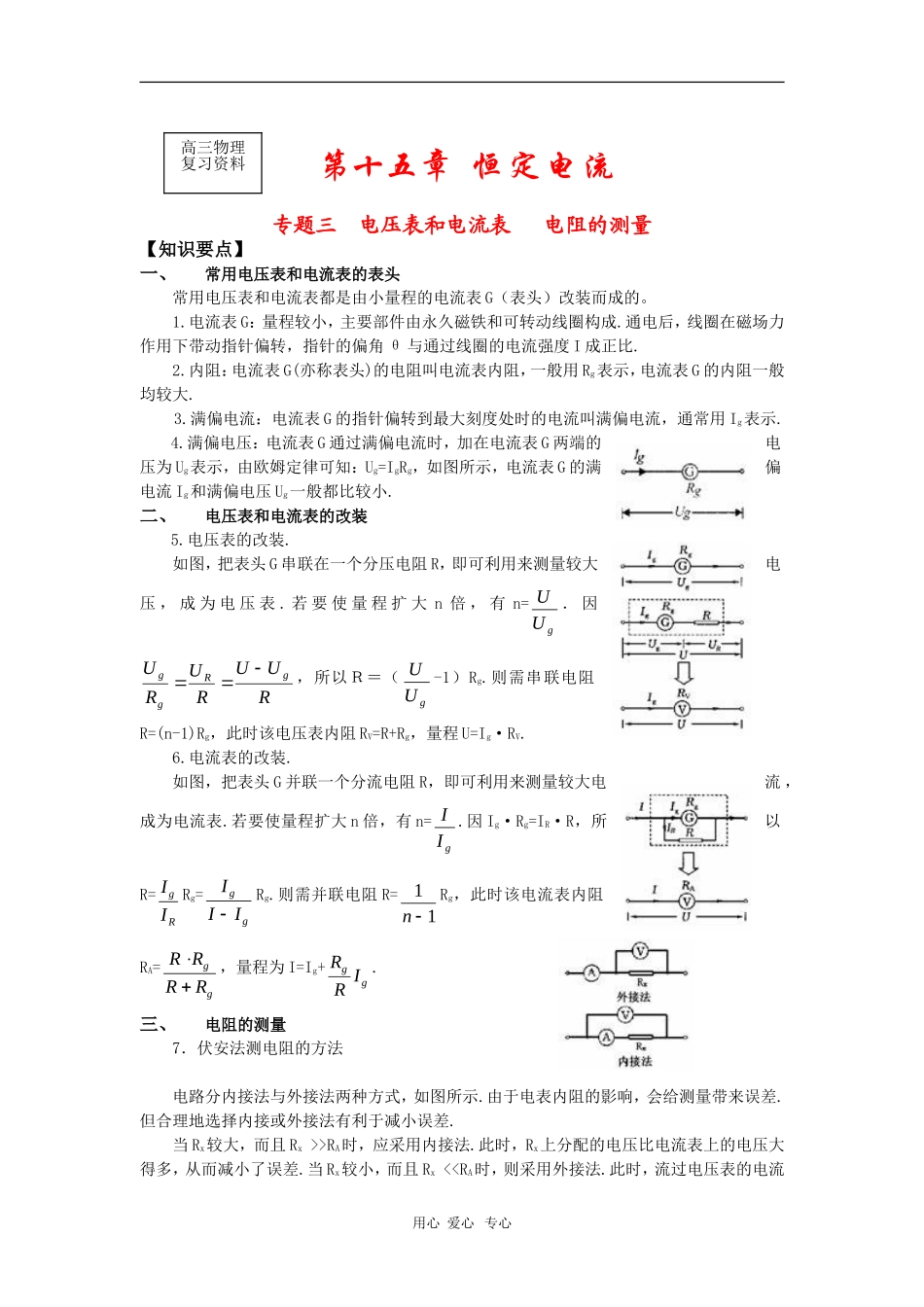

第十五章 恒定电流专题三 电压表和电流表 电阻的测量【知识要点】一、常用电压表和电流表的表头常用电压表和电流表都是由小量程的电流表 G（表头）改装而成的。1.电流表 G：量程较小，主要部件由永久磁铁和可转动线圈构成.通电后，线圈在磁场力作用下带动指针偏转，指针的偏角 θ 与通过线圈的电流强度 I 成正比.2.内阻：电流表 G(亦称表头)的电阻叫电流表内阻，一般用 Rg表示，电流表 G 的内阻一般均较大.3.满偏电流：电流表 G 的指针偏转到最大刻度处时的电流叫满偏电流，通常用 Ig表示.4.满偏电压：电流表 G 通过满偏电流时，加在电流表 G 两端的电压为 Ug表示，由欧姆定律可知：Ug=IgRg，如图所示，电流表 G 的满偏电流 Ig和满偏电压 Ug一般都比较小.二、电压表和电流表的改装5.电压表的改装.如图，把表头 G 串联在一个分压电阻 R，即可利用来测量较大电压 ， 成 为 电 压 表 . 若 要 使 量 程 扩 大 n 倍 ， 有 n=gUU ． 因RUURURUgRgg，所以Ｒ＝（gUU -1）Rg.则需串联电阻R=(n-1)Rg，此时该电压表内阻 RV=R+Rg，量程 U=Ig·RV.6.电流表的改装.如图，把表头 G 并联一个分流电阻 R，即可利用来测量较大电流 ，成为电流表.若要使量程扩大 n 倍，有 n=gII .因 Ig·Rg=IR·R，所以R=RgIIRg=ggIIIRg.则需并联电阻 R=11nRg，此时该电流表内阻RA=ggRRRR，量程为 I=Ig+gg IRR.三、电阻的测量7．伏安法测电阻的方法电路分内接法与外接法两种方式，如图所示.由于电表内阻的影响，会给测量带来误差.但合理地选择内接或外接法有利于减小误差.当 Rx较大，而且 Rx >>RA时，应采用内接法.此时，Rx上分配的电压比电流表上的电压大得多，从而减小了误差.当 Rx较小，而且 Rx <
