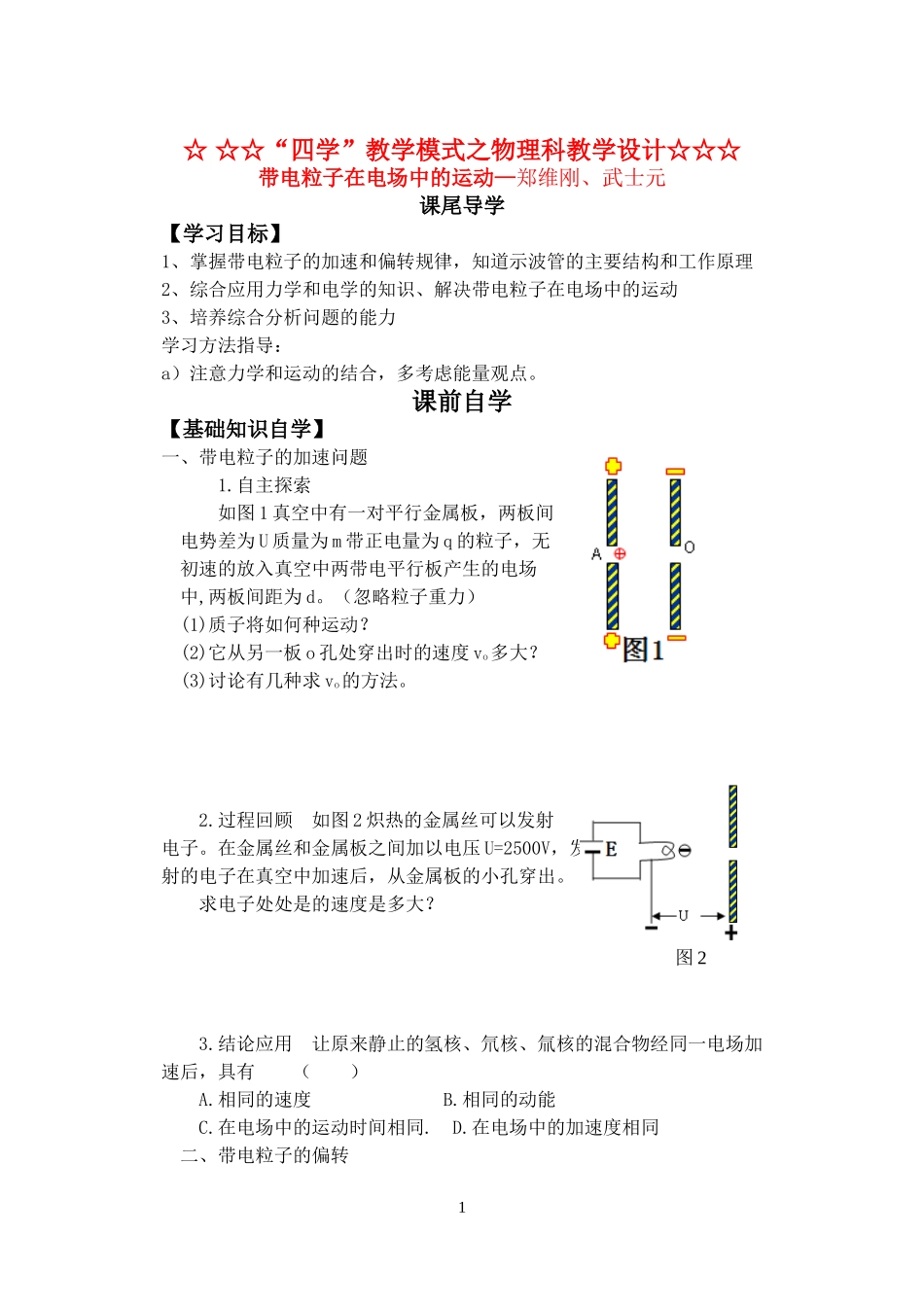

高三物理 7.0带电粒子在电场中的运动导学案 新人教版

☆ ☆☆“四学”教学模式之物理科教学设计☆☆☆带电粒子在电场中的运动—郑维刚、武士元课尾导学【学习目标】1、掌握带电粒子的加速和偏转规律，知道示波管的主要结构和工作原理2、综合应用力学和电学的知识、解决带电粒子在电场中的运动3、培养综合分析问题的能力学习方法指导：a）注意力学和运动的结合，多考虑能量观点。课前自学【基础知识自学】一、带电粒子的加速问题1.自主探索如图 1 真空中有一对平行金属板，两板间电势差为 U 质量为 m 带正电量为 q 的粒子，无初速的放入真空中两带电平行板产生的电场中,两板间距为 d。（忽略粒子重力）(1)质子将如何种运动？(2)它从另一板 o 孔处穿出时的速度 vo多大？(3)讨论有几种求 vo的方法。2.过程回顾 如图 2 炽热的金属丝可以发射电子。在金属丝和金属板之间加以电压 U=2500V，发射的电子在真空中加速后，从金属板的小孔穿出。求电子处处是的速度是多大？3.结论应用 让原来静止的氢核、氘核、氚核的混合物经同一电场加速后，具有 （ ）A.相同的速度 B.相同的动能 C.在电场中的运动时间相同. D.在电场中的加速度相同二、带电粒子的偏转1图 21.自主探索如图 3 当带电粒子的初速度方向与电场强度方向不在一条直线上时，由于电场力的作用，粒子的速度方向要发生改变，粒子会发生偏转。探索练习 如图 3 初速度 v0=3.0×107m/s 的电子飞入真空中两带电平行板之间。板长为 L=6.0cm,两板间距离 d=2cm,两板间电压 U=200V，若电子能穿出电场. ⑴ 电子在电场中将如何运动？⑵ 电子在电场中运动的加速度?⑶ 电子在电场内运动了多长时间？ ⑷ 电子射出电场时沿垂直于初速度方向偏转的角度?⑸ 电子射出电场时沿垂直于板面方向偏移的距离是多少？2．归纳公式 如图 3 初速度 v0的电子飞入真空中两带电平行板之间。板长为 L,两板间距离是 d.两板间电压是 U，若电子能穿出电场. 电子在电场中运动的加速度 a= 。电子在电场内运动的时间 t= 。电子射出电场时沿垂直于初速度方向偏转的角度tanθ= 。电子射出电场时沿垂直于板面方向偏移的距离 y= 。3.结论应用 初速度相同的电子和质子，垂直电场线进入同一偏转场，他们飞出电场时的偏转角和偏转位移是否相同？说明理由。三、示波管的原理观察教材 P35 示波管原理图示波器可以用来观察 随时间变化的情况，核心部件是示波管，由 、 和 组成，经过电场的顺序是先经过 ，再经过 。如果在偏转电极 XX′...
