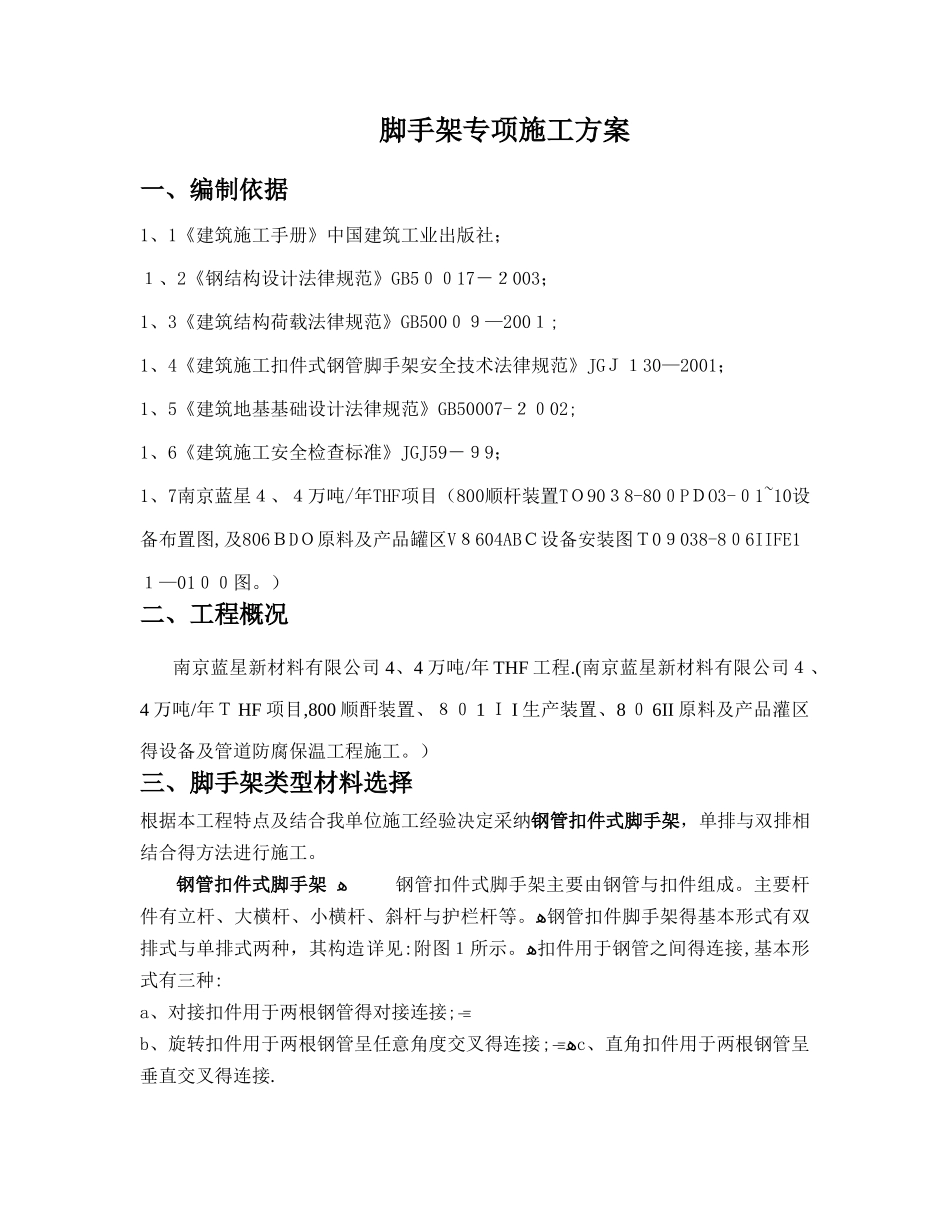

南京蓝星 4、4 万吨/年 THF 项目工程TCC 南京蓝星 T Ｈ F 项目800 顺酐装置、801 Ｉ I 生产装置、8 ０ 6II 原料及产品灌区设备及管道防腐保温工程脚手架搭设施工方案编制人：于海方审核人:项卫东批准人:于九俊编制单位：中昊长源防腐有限公司日 期:二零一一年五月十三日 目 录一、编制依据ﻩ３二、工程概况ﻩ3三、脚手架材料选择ﻩ3四、脚手架搭设流程及要求....................................................4五、脚手架得检查与验收ﻩ6六、劳动力安排ﻩ６七、安全保证措施ﻩ7八、工作危险分析..................................................................11 脚手架专项施工方案一、编制依据1、1《建筑施工手册》中国建筑工业出版社；１、2《钢结构设计法律规范》GB5００17－２003；1、3《建筑结构荷载法律规范》GB500０９—200１;1、4《建筑施工扣件式钢管脚手架安全技术法律规范》JGＪ１30—2001；1、5《建筑地基基础设计法律规范》GB50007-２０02;1、6《建筑施工安全检查标准》JGJ59－９9；1、7南京蓝星４、４万吨/年THF项目（800顺杆装置TＯ90３8-80０PＤO3-０1~10设备布置图,及806ＢDＯ原料及产品罐区V８604ABＣ设备安装图Ｔ0９038-8０6IIFE1１—01００图。）二、工程概况南京蓝星新材料有限公司 4、4 万吨/年 THF 工程.(南京蓝星新材料有限公司４、4 万吨/年Ｔ HF 项目,800 顺酐装置、８０ 1 Ｉ I 生产装置、8 ０ 6II 原料及产品灌区得设备及管道防腐保温工程施工。） 三、脚手架类型材料选择根据本工程特点及结合我单位施工经验决定采纳钢管扣件式脚手架，单排与双排相结合得方法进行施工。钢管扣件式脚手架 ﻫ 钢管扣件式脚手架主要由钢管与扣件组成。主要杆件有立杆、大横杆、小横杆、斜杆与护栏杆等。ﻫ钢管扣件脚手架得基本形式有双排式与单排式两种，其构造详见:附图１所示。ﻫ扣件用于钢管之间得连接,基本形式有三种:a、对接扣件用于两根钢管得对接连接;b、旋转扣件用于两根钢管呈任意角度交叉得连接;ﻫc、直角扣件用于两根钢管呈垂直交叉得连接.３、1 选用外径48ｍm，壁厚3、5ｍm,钢材强度等级Q235-A，钢管表面应平直光滑,不应有裂纹、分层、压痕、划道与硬弯.新钢管要有出厂合格证，钢管外径、壁厚、端面得偏差应符合法律规范要求.3、2 扣件应符合建设部《钢管脚手扣件标准》JＧJ22—85得要求,由有扣件生产许可证得生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷...
