光纤接头类型大全

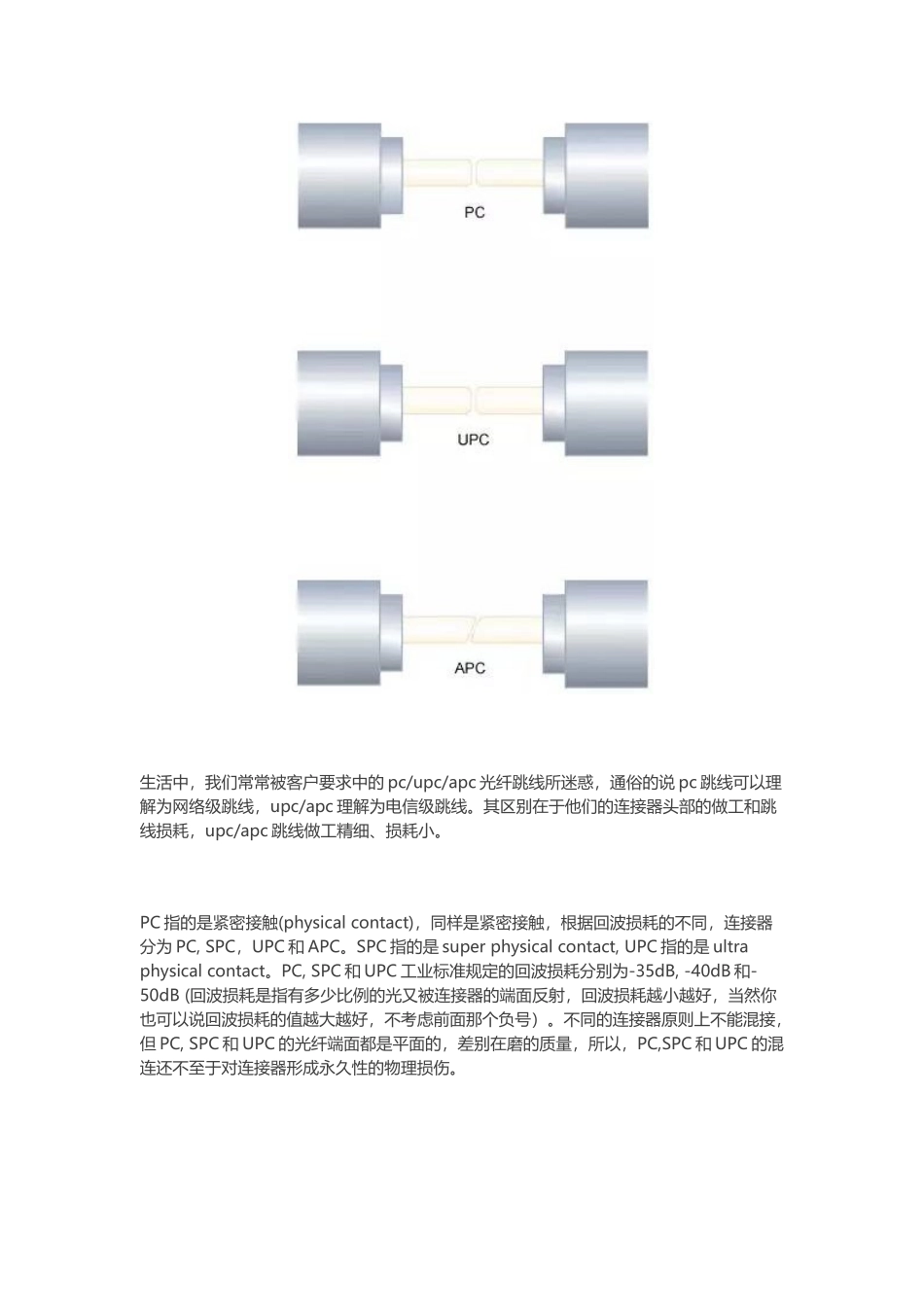

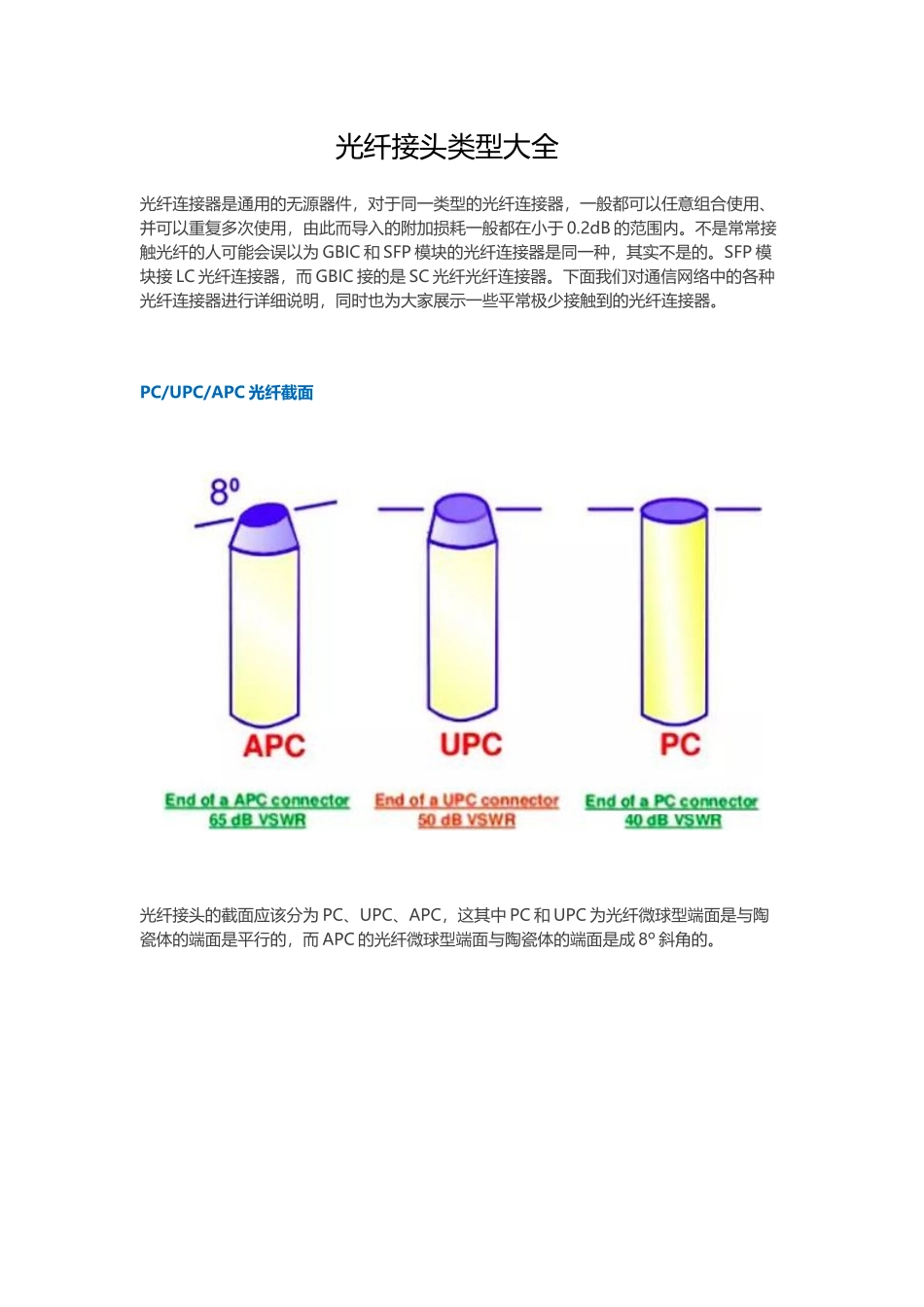

光纤接头类型大全光纤连接器是通用的无源器件，对于同一类型的光纤连接器，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗一般都在小于 0.2dB 的范围内。不是常常接触光纤的人可能会误以为 GBIC 和 SFP 模块的光纤连接器是同一种，其实不是的。SFP 模块接 LC 光纤连接器，而 GBIC 接的是 SC 光纤光纤连接器。下面我们对通信网络中的各种光纤连接器进行详细说明，同时也为大家展示一些平常极少接触到的光纤连接器。PC/UPC/APC 光纤截面光纤接头的截面应该分为 PC、UPC、APC，这其中 PC 和 UPC 为光纤微球型端面是与陶瓷体的端面是平行的，而 APC 的光纤微球型端面与陶瓷体的端面是成 8º 斜角的。生活中，我们常常被客户要求中的 pc/upc/apc 光纤跳线所迷惑，通俗的说 pc 跳线可以理解为网络级跳线，upc/apc 理解为电信级跳线。其区别在于他们的连接器头部的做工和跳线损耗，upc/apc 跳线做工精细、损耗小。 PC 指的是紧密接触(physical contact)，同样是紧密接触，根据回波损耗的不同，连接器分为 PC, SPC，UPC 和 APC。SPC 指的是 super physical contact, UPC 指的是 ultra physical contact。PC, SPC 和 UPC 工业标准规定的回波损耗分别为-35dB, -40dB 和-50dB (回波损耗是指有多少比例的光又被连接器的端面反射，回波损耗越小越好，当然你也可以说回波损耗的值越大越好，不考虑前面那个负号）。不同的连接器原则上不能混接，但 PC, SPC 和 UPC 的光纤端面都是平面的，差别在磨的质量，所以，PC,SPC 和 UPC 的混连还不至于对连接器形成永久性的物理损伤。 APC 则完全不同，它的端面被磨成一个 8 度角，就是减少反射，其工业标准的回波损耗为-60dB。APC 连接器只能与 APC 相连接。由于 APC 的结构与 PC 完全不同，假如用法兰盘将这两种连接器连接，就会损坏连接器的光纤端面。连接 APC 到 PC 的办法：通过 PC到 APC 转换的光纤跳线来实现。另外要说明的是 APC 连接器通常是绿色的（而黄色的光纤则只是单模光纤），而且人眼就能看到光纤端面的倾斜。 光纤连接器根据不同的分类方法，光纤连接器可以分为不同的种类，按传输媒介的不同可分为单模光纤连接器和多模光纤连接器；按结构的不同可分为FC、SC、ST、D4、DIN、Biconic、MU、LC、MT 等各种型式；按连接器的插针端面可分为 FC、PC（UPC）和 APC；按光纤芯数分还有单芯、多芯之分。SC...
