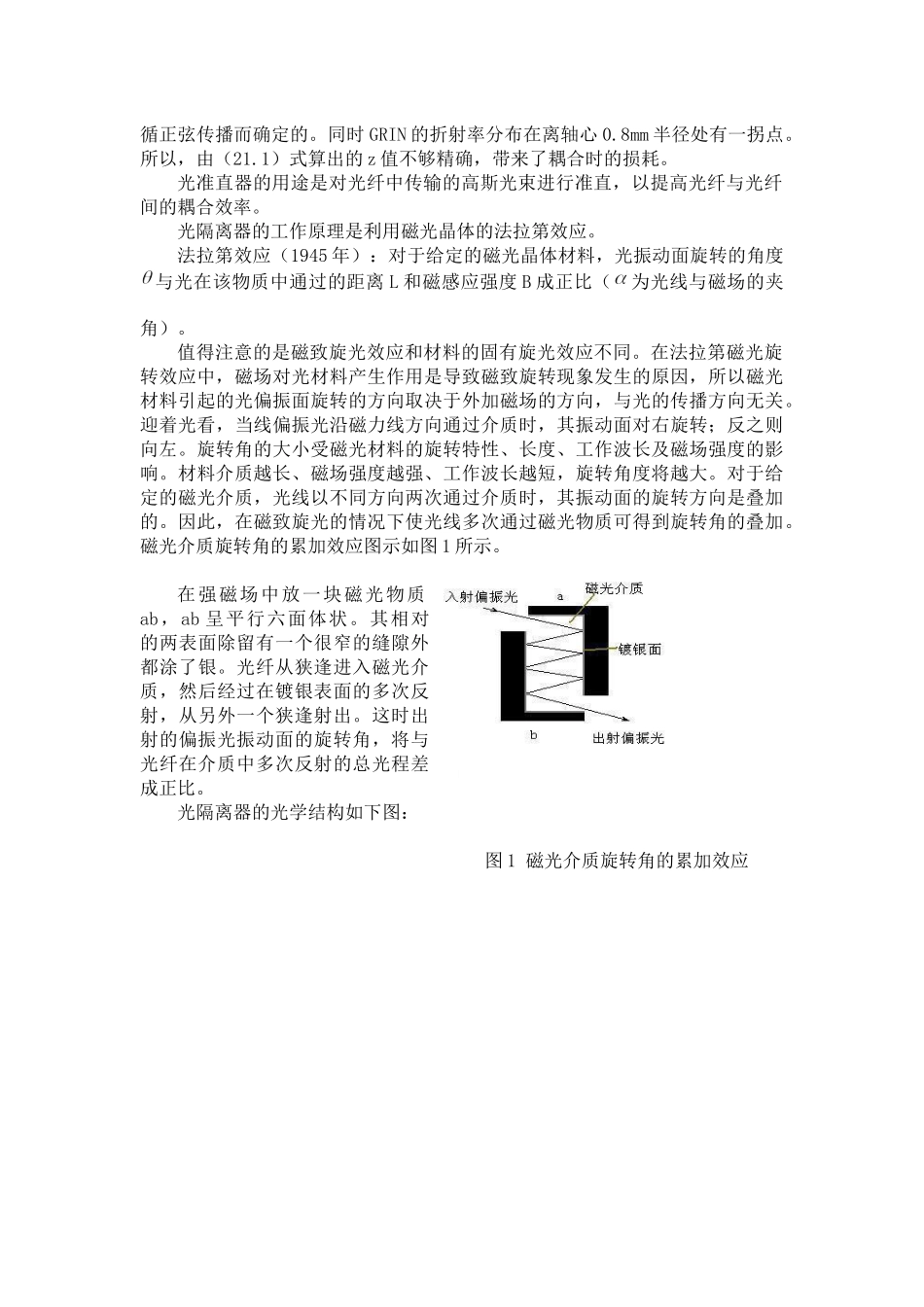

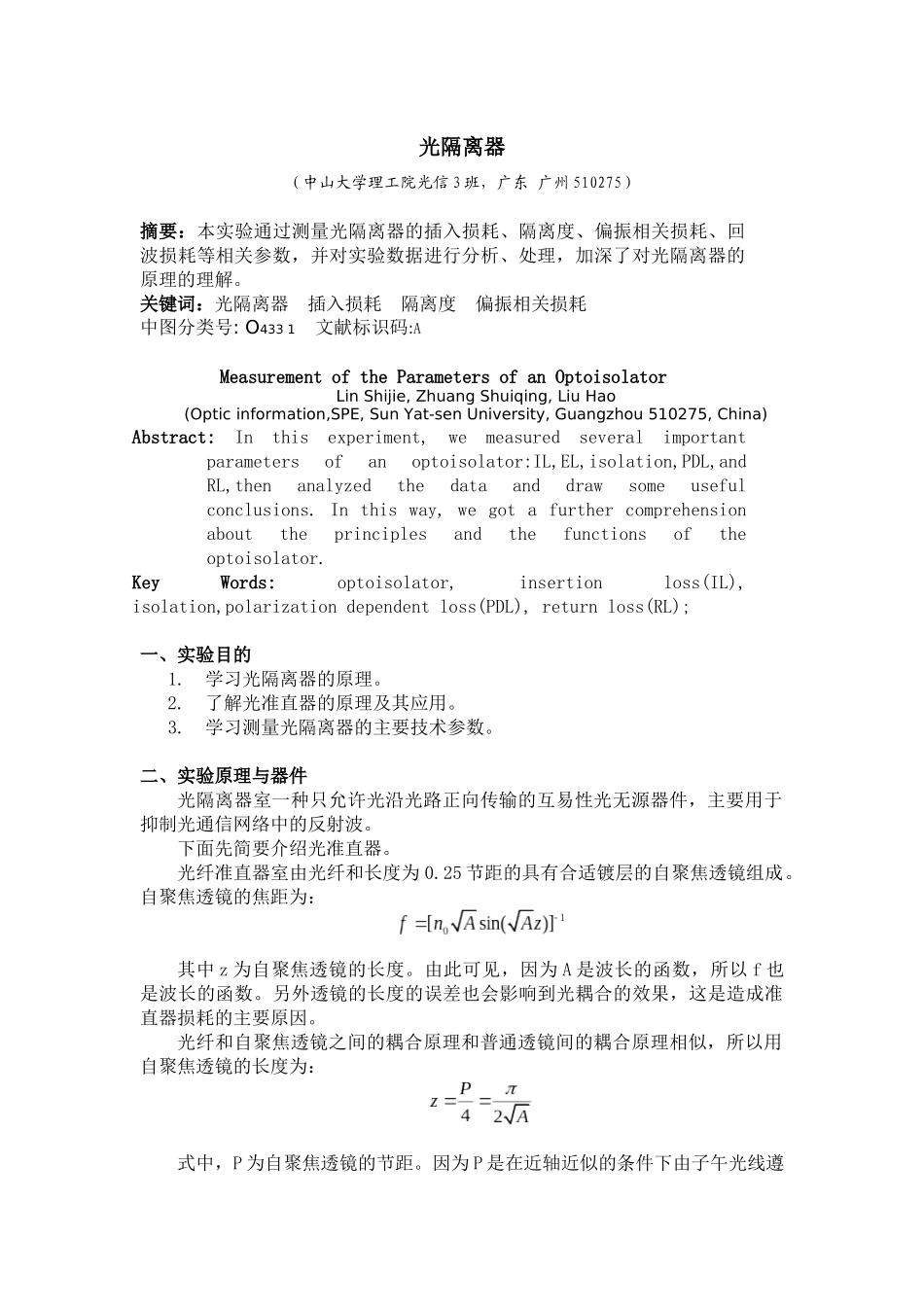

光隔离器（中山大学理工院光信 3 班，广东 广州 510275）摘要：本实验通过测量光隔离器的插入损耗、隔离度、偏振相关损耗、回波损耗等相关参数，并对实验数据进行分析、处理，加深了对光隔离器的原理的理解。关键词：光隔离器 插入损耗 隔离度 偏振相关损耗 中图分类号: O433 1 文献标识码:AMeasurement of the Parameters of an OptoisolatorLin Shijie, Zhuang Shuiqing, Liu Hao(Optic information,SPE, Sun Yat-sen University, Guangzhou 510275, China)Abstract: In this experiment, we measured several important parameters of an optoisolator:IL,EL,isolation,PDL,and RL,then analyzed the data and draw some useful conclusions. In this way, we got a further comprehension about the principles and the functions of the optoisolator.Key Words: optoisolator, insertion loss(IL), isolation,polarization dependent loss(PDL), return loss(RL);一、实验目的1.学习光隔离器的原理。2.了解光准直器的原理及其应用。3.学习测量光隔离器的主要技术参数。二、实验原理与器件光隔离器室一种只允许光沿光路正向传输的互易性光无源器件，主要用于抑制光通信网络中的反射波。下面先简要介绍光准直器。光纤准直器室由光纤和长度为 0.25 节距的具有合适镀层的自聚焦透镜组成。自聚焦透镜的焦距为：其中 z 为自聚焦透镜的长度。由此可见，因为 A 是波长的函数，所以 f 也是波长的函数。另外透镜的长度的误差也会影响到光耦合的效果，这是造成准直器损耗的主要原因。光纤和自聚焦透镜之间的耦合原理和普通透镜间的耦合原理相似，所以用自聚焦透镜的长度为： 式中，P 为自聚焦透镜的节距。因为 P 是在近轴近似的条件下由子午光线遵循正弦传播而确定的。同时 GRIN 的折射率分布在离轴心 0.8mm 半径处有一拐点。所以，由（21.1）式算出的 z 值不够精确，带来了耦合时的损耗。光准直器的用途是对光纤中传输的高斯光束进行准直，以提高光纤与光纤间的耦合效率。光隔离器的工作原理是利用磁光晶体的法拉第效应。 法拉第效应（1945 年）：对于给定的磁光晶体材料，光振动面旋转的角度与光在该物质中通过的距离 L 和磁感应强度 B 成正比（为光线与磁场的夹角）。 值得注意的是磁致旋光效应和材料的固有旋光效应不同。在法拉第磁光旋转效...
