全场防雷接地作业指导书

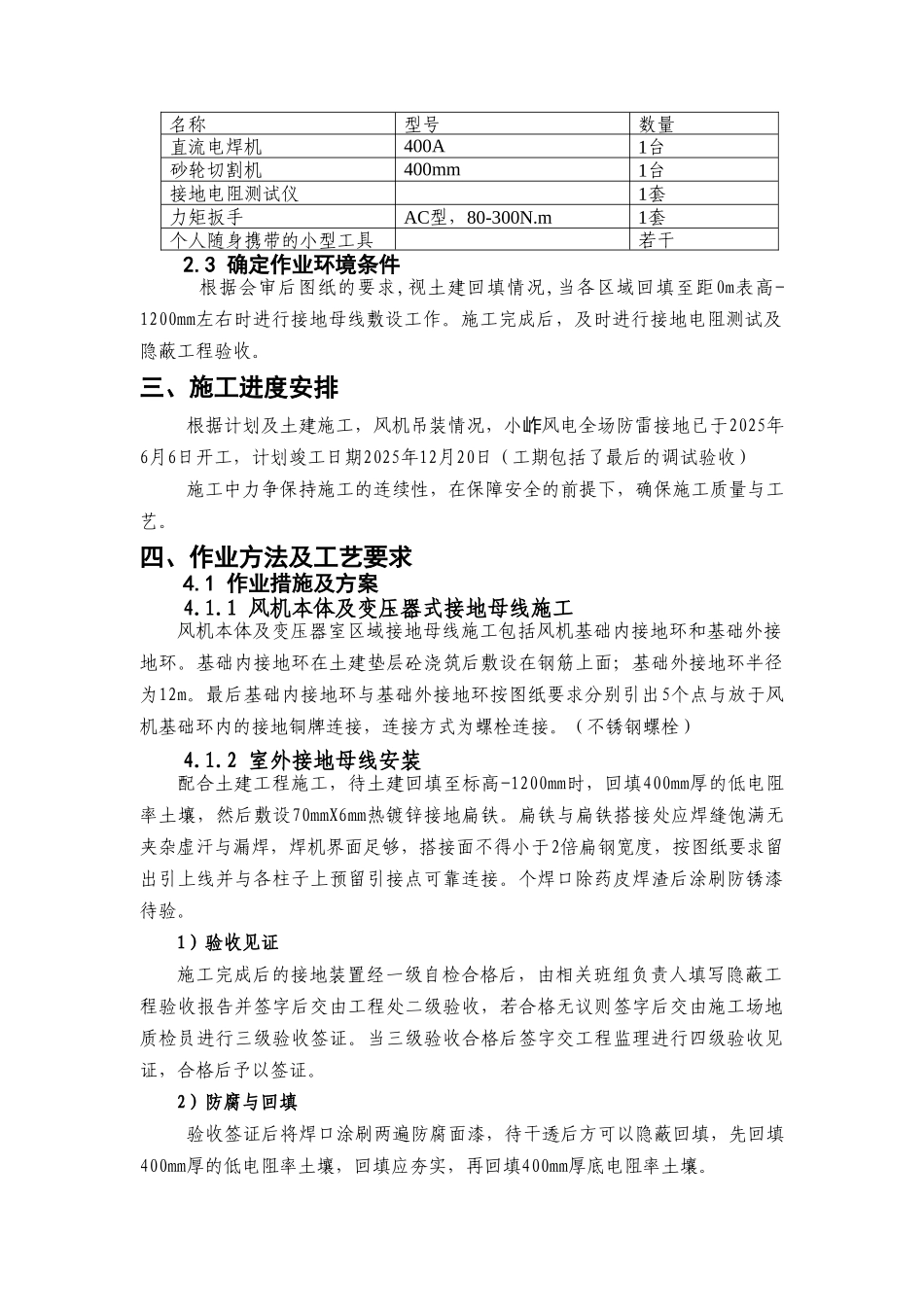

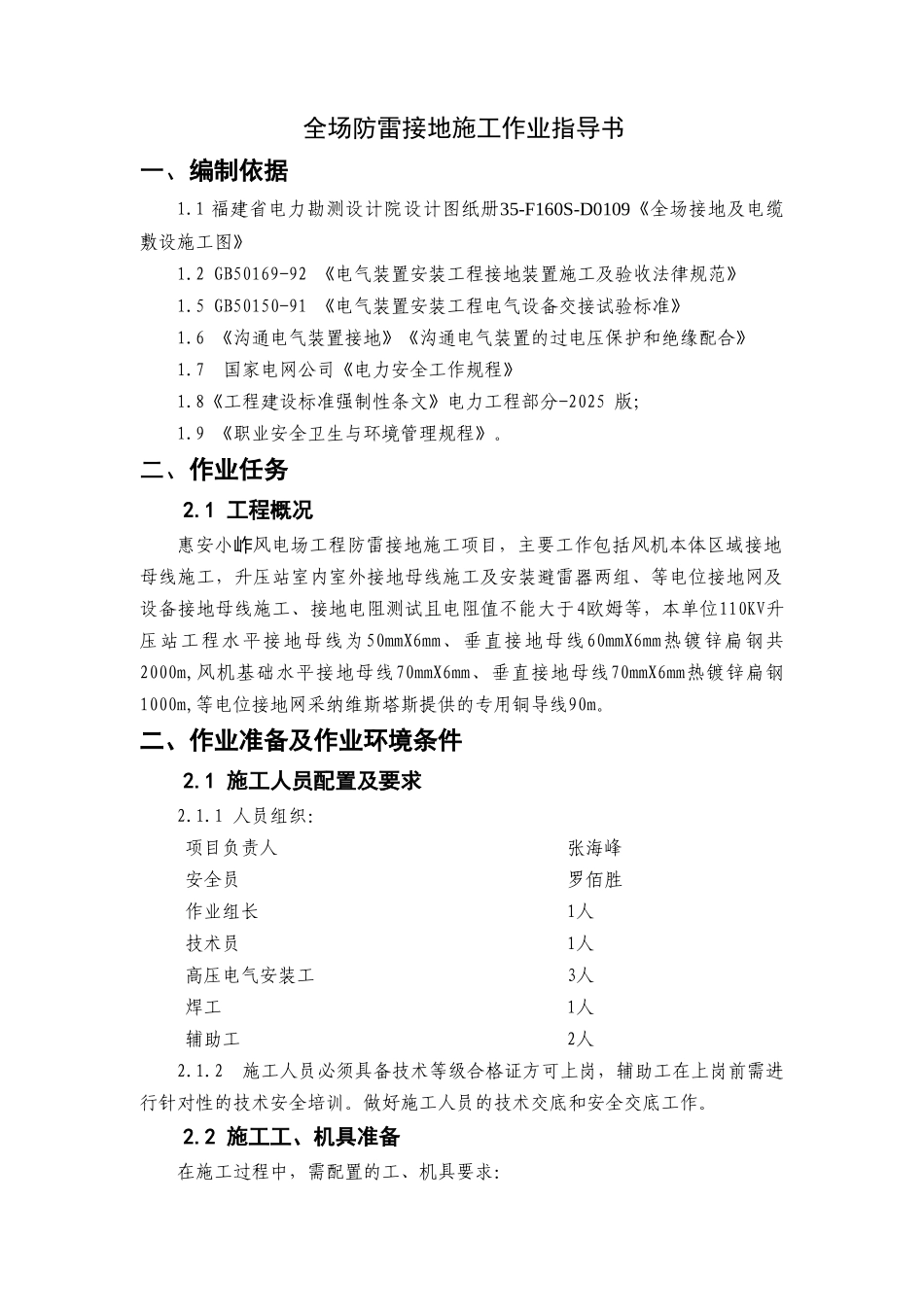

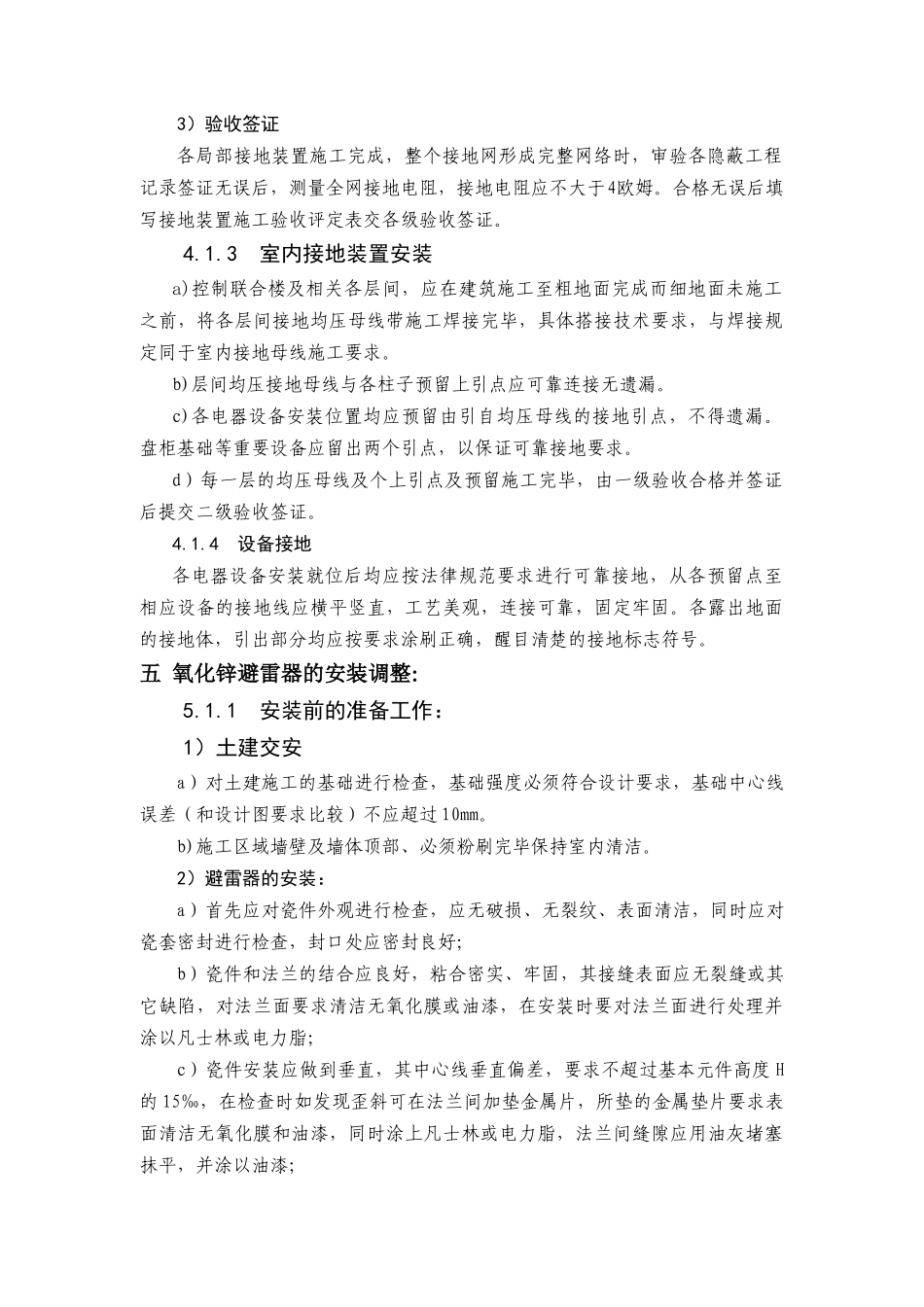

全场防雷接地施工作业指导书 一、编制依据1.1 福建省电力勘测设计院设计图纸册35-F160S-D0109《全场接地及电缆敷设施工图》1.2 GB50169-92 《电气装置安装工程接地装置施工及验收法律规范》1.5 GB50150-91 《电气装置安装工程电气设备交接试验标准》1.6 《沟通电气装置接地》《沟通电气装置的过电压保护和绝缘配合》1.7 国家电网公司《电力安全工作规程》1.8《工程建设标准强制性条文》电力工程部分-2025 版；1.9 《职业安全卫生与环境管理规程》。二、作业任务2.1 工程概况惠安小风电场工程防雷接地施工项目，主要工作包括风机本体区域接地岞母线施工，升压站室内室外接地母线施工及安装避雷器两组、等电位接地网及设备接地母线施工、接地电阻测试且电阻值不能大于4欧姆等，本单位110KV升压站工程水平接地母线为50mmX6mm、垂直接地母线60mmX6mm热镀锌扁钢共2000m,风机基础水平接地母线70mmX6mm、垂直接地母线70mmX6mm热镀锌扁钢1000m,等电位接地网采纳维斯塔斯提供的专用铜导线90m。二、作业准备及作业环境条件2.1 施工人员配置及要求 2.1.1 人员组织：项目负责人 张海峰安全员 罗佰胜作业组长 1人技术员 1人高压电气安装工 3人焊工 1人辅助工 2人2.1.2 施工人员必须具备技术等级合格证方可上岗，辅助工在上岗前需进行针对性的技术安全培训。做好施工人员的技术交底和安全交底工作。2.2 施工工、机具准备在施工过程中，需配置的工、机具要求：名称型号数量直流电焊机400A1台砂轮切割机400mm1台接地电阻测试仪1套力矩扳手AC型，80-300N.m1套个人随身携带的小型工具若干2.3 确定作业环境条件 根据会审后图纸的要求,视土建回填情况,当各区域回填至距0m表高-1200mm左右时进行接地母线敷设工作。施工完成后，及时进行接地电阻测试及隐蔽工程验收。 三、施工进度安排根据计划及土建施工，风机吊装情况，小风电全场防雷接地已于岞2025年6月6日开工，计划竣工日期2025年12月20日（工期包括了最后的调试验收）施工中力争保持施工的连续性，在保障安全的前提下，确保施工质量与工艺。四、作业方法及工艺要求4.1 作业措施及方案4.1.1 风机本体及变压器式接地母线施工风机本体及变压器室区域接地母线施工包括风机基础内接地环和基础外接地环。基础内接地环在土建垫层砼浇筑后敷设在钢筋上面；基础外接地环半径为12m。最后基础内接地环与基础外接地环按图纸要求分别引出5个点与放于风机基础环内的接地铜牌连接，连接方式为螺栓连接...
