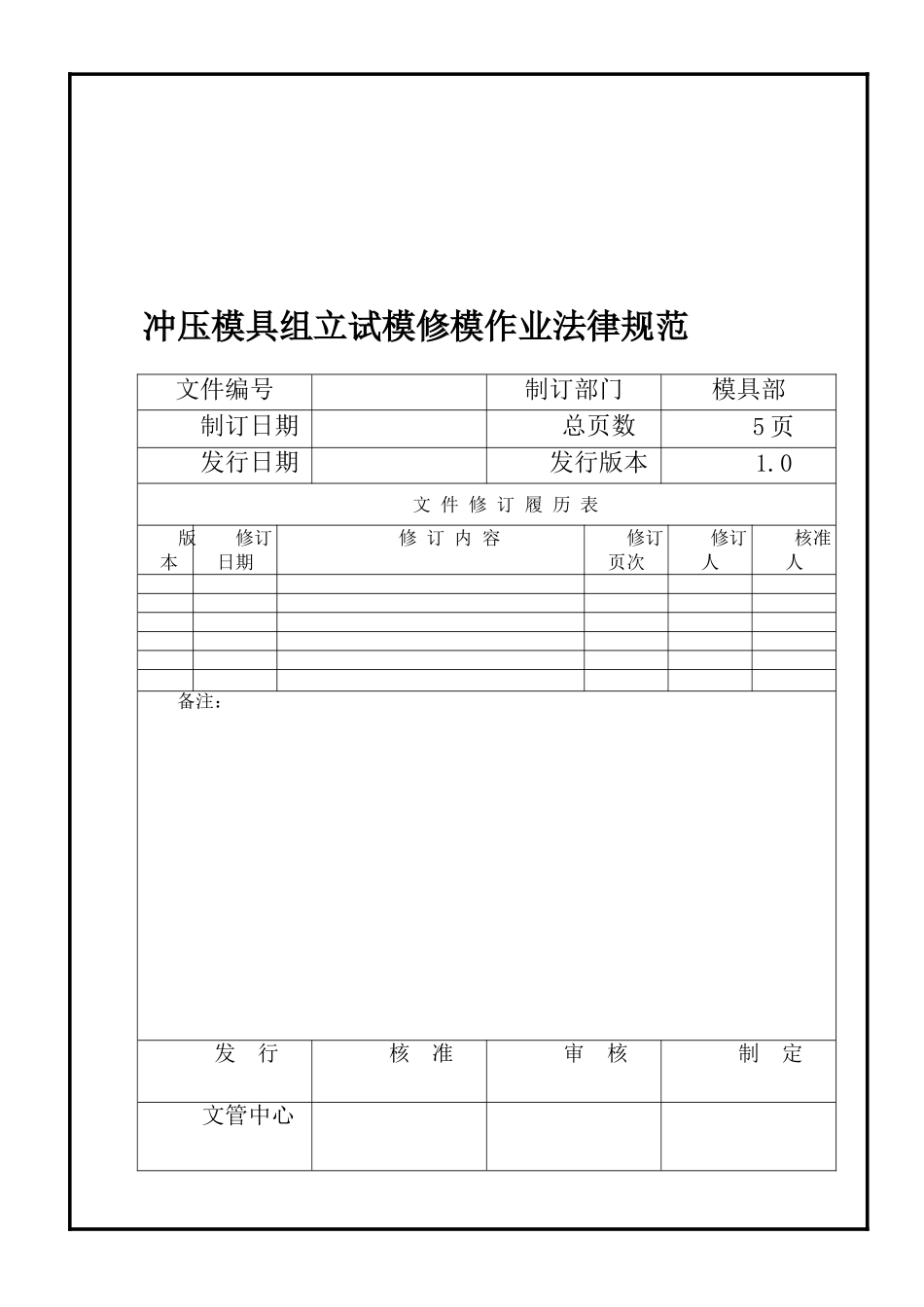

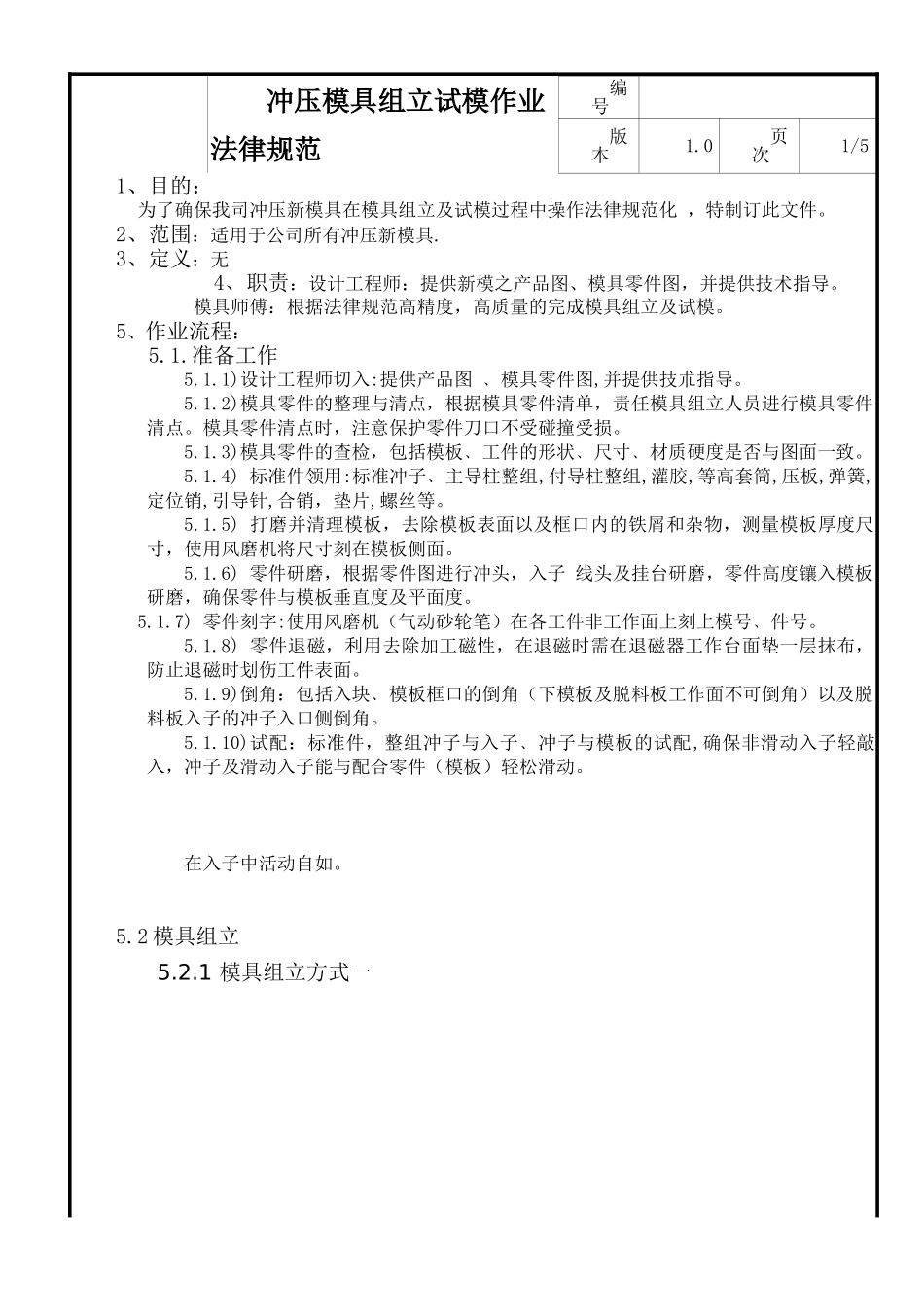

冲压模具组立试模修模作业法律规范文件编号制订部门模具部制订日期总页数5 页发行日期发行版本1.0文 件 修 订 履 历 表版本修订日期修 订 内 容修订页次修订人核准人备注： 发 行核 准审 核制 定文管中心冲压模具组立试模作业法律规范编 号版本1.0页次1/51、目的：为了确保我司冲压新模具在模具组立及试模过程中操作法律规范化 ，特制订此文件。2、范围：适用于公司所有冲压新模具. 3、定义：无4、职责：设计工程师：提供新模之产品图、模具零件图，并提供技术指导。模具师傅：根据法律规范高精度，高质量的完成模具组立及试模。5、作业流程： 5.1.准备工作5.1.1)设计工程师切入:提供产品图 ﹑模具零件图,并提供技朮指导。5.1.2)模具零件的整理与清点，根据模具零件清单，责任模具组立人员进行模具零件清点。模具零件清点时，注意保护零件刀口不受碰撞受损。5.1.3)模具零件的查检，包括模板﹑工件的形状﹑尺寸﹑材质硬度是否与图面一致。5.1.4) 标准件领用:标准冲子﹑主导柱整组,付导柱整组,灌胶,等高套筒,压板,弹簧,定位销,引导针,合销，垫片,螺丝等。5.1.5) 打磨并清理模板，去除模板表面以及框口内的铁屑和杂物，测量模板厚度尺寸，使用风磨机将尺寸刻在模板侧面。5.1.6) 零件研磨，根据零件图进行冲头，入子 线头及挂台研磨，零件高度镶入模板研磨，确保零件与模板垂直度及平面度。5.1.7) 零件刻字:使用风磨机（气动砂轮笔）在各工件非工作面上刻上模号﹑件号。5.1.8) 零件退磁，利用去除加工磁性，在退磁时需在退磁器工作台面垫一层抹布，防止退磁时划伤工件表面。5.1.9)倒角：包括入块﹑模板框口的倒角（下模板及脱料板工作面不可倒角）以及脱料板入子的冲子入口侧倒角。5.1.10)试配：标准件，整组冲子与入子﹑冲子与模板的试配,确保非滑动入子轻敲入，冲子及滑动入子能与配合零件（模板）轻松滑动。在入子中活动自如。5.2 模具组立 5.2.1 模具组立方式一冲压模具组立试模作业法律规范编 号版本1.0页次2/55.2.模具组立5.2.1.1)脱料板组立:将脱料板入子﹑脱料板成形工件﹑引导针等装入模板内，将脱料背板用螺丝固定在脱料板上。5.2.1.2)下模板的组立:将冲裁入子仁﹑成形入子﹑导料板等装到模仁固定板上.此工序应确冲裁入子刀口朝上,浮料销和其它活动入子运动自如等.另外废料是否畅通无阻,脱料板与下模板是否能贴死,并通过冲裁冲子透过剥料板伸入冲裁入子切纸法确认冲裁间隙和位置是否OK;5.2.1.3)上模板组立:将...
