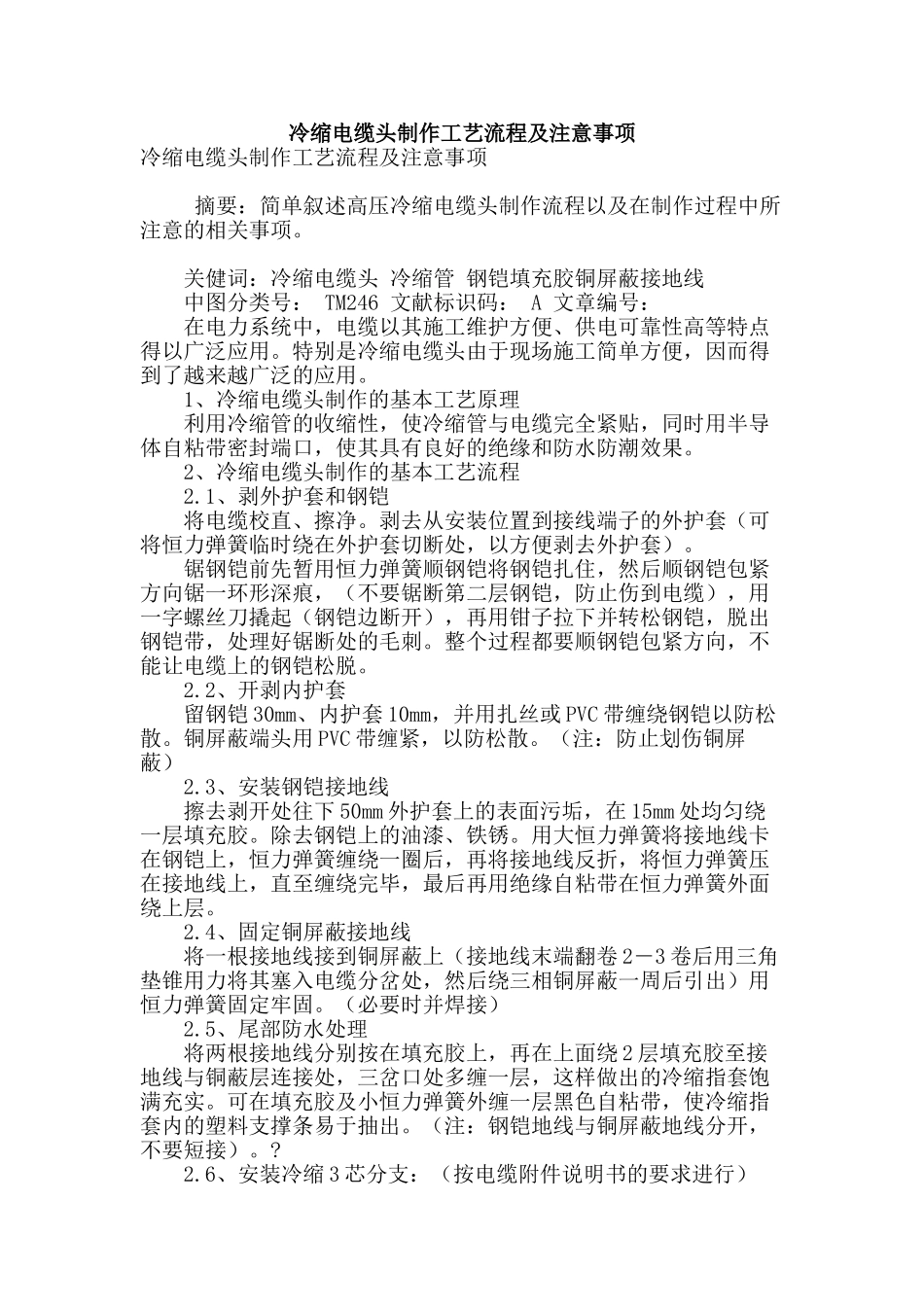

冷缩电缆头制作工艺流程及注意事项冷缩电缆头制作工艺流程及注意事项 摘要：简单叙述高压冷缩电缆头制作流程以及在制作过程中所注意的相关事项。 关健词：冷缩电缆头 冷缩管 钢铠填充胶铜屏蔽接地线 中图分类号： TM246 文献标识码： A 文章编号： 在电力系统中，电缆以其施工维护方便、供电可靠性高等特点得以广泛应用。特别是冷缩电缆头由于现场施工简单方便，因而得到了越来越广泛的应用。 1、冷缩电缆头制作的基本工艺原理 利用冷缩管的收缩性，使冷缩管与电缆完全紧贴，同时用半导体自粘带密封端口，使其具有良好的绝缘和防水防潮效果。 2、冷缩电缆头制作的基本工艺流程 2.1、剥外护套和钢铠 将电缆校直、擦净。剥去从安装位置到接线端子的外护套（可将恒力弹簧临时绕在外护套切断处，以方便剥去外护套）。 锯钢铠前先暂用恒力弹簧顺钢铠将钢铠扎住，然后顺钢铠包紧方向锯一环形深痕，（不要锯断第二层钢铠，防止伤到电缆），用一字螺丝刀撬起（钢铠边断开），再用钳子拉下并转松钢铠，脱出钢铠带，处理好锯断处的毛刺。整个过程都要顺钢铠包紧方向，不能让电缆上的钢铠松脱。 2.2、开剥内护套 留钢铠 30mm、内护套 10mm，并用扎丝或 PVC 带缠绕钢铠以防松散。铜屏蔽端头用 PVC 带缠紧，以防松散。（注：防止划伤铜屏蔽） 2.3、安装钢铠接地线 擦去剥开处往下 50mm 外护套上的表面污垢，在 15mm 处均匀绕一层填充胶。除去钢铠上的油漆、铁锈。用大恒力弹簧将接地线卡在钢铠上，恒力弹簧缠绕一圈后，再将接地线反折，将恒力弹簧压在接地线上，直至缠绕完毕，最后再用绝缘自粘带在恒力弹簧外面绕上层。 2.4、固定铜屏蔽接地线 将一根接地线接到铜屏蔽上（接地线末端翻卷 2―3 卷后用三角垫锥用力将其塞入电缆分岔处，然后绕三相铜屏蔽一周后引出）用恒力弹簧固定牢固。（必要时并焊接） 2.5、尾部防水处理 将两根接地线分别按在填充胶上，再在上面绕 2 层填充胶至接地线与铜蔽层连接处，三岔口处多缠一层，这样做出的冷缩指套饱满充实。可在填充胶及小恒力弹簧外缠一层黑色自粘带，使冷缩指套内的塑料支撑条易于抽出。（注：钢铠地线与铜屏蔽地线分开，不要短接）。? 2.6、安装冷缩 3 芯分支：（按电缆附件说明书的要求进行） 2.7、安装冷缩护套管：（按电缆附件说明书的要求进行） 注：安装冷缩护套管时，必须要涂硅脂，硅脂可以起到润滑界面、排除气隙减少局部放电的作用） 2.8、安装色标，半导...
