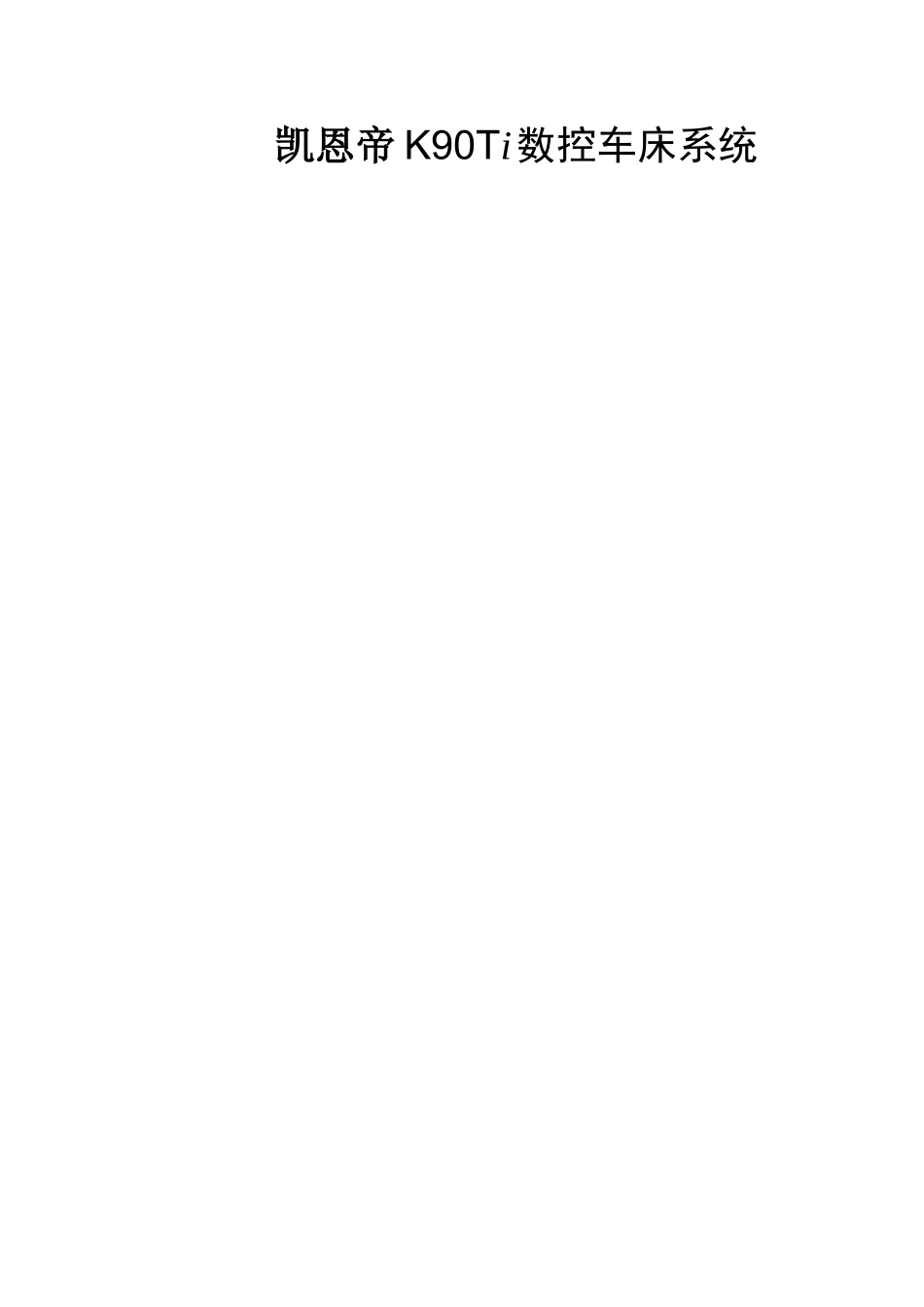

凯恩帝K90TI数控车床系统使用手册

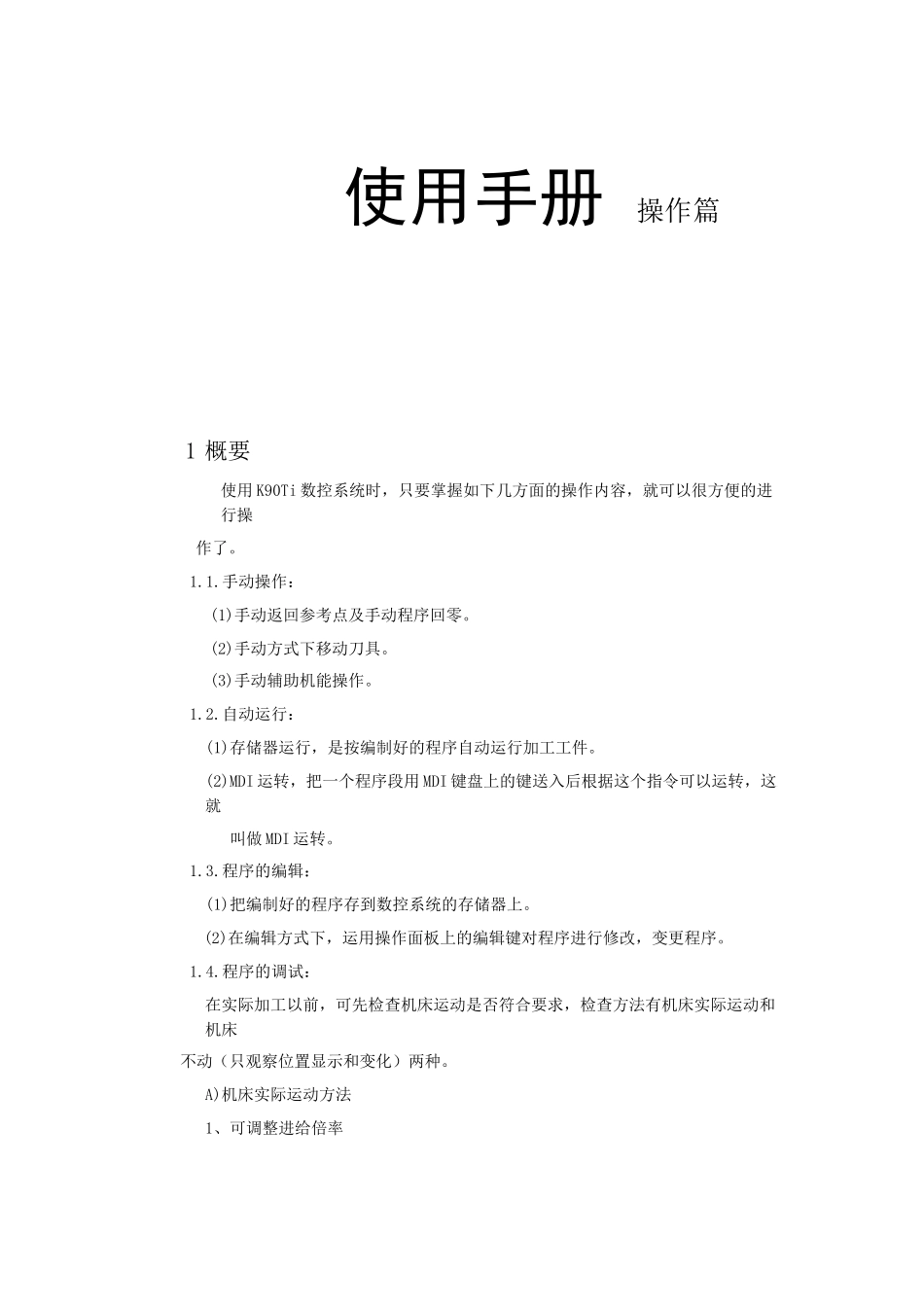

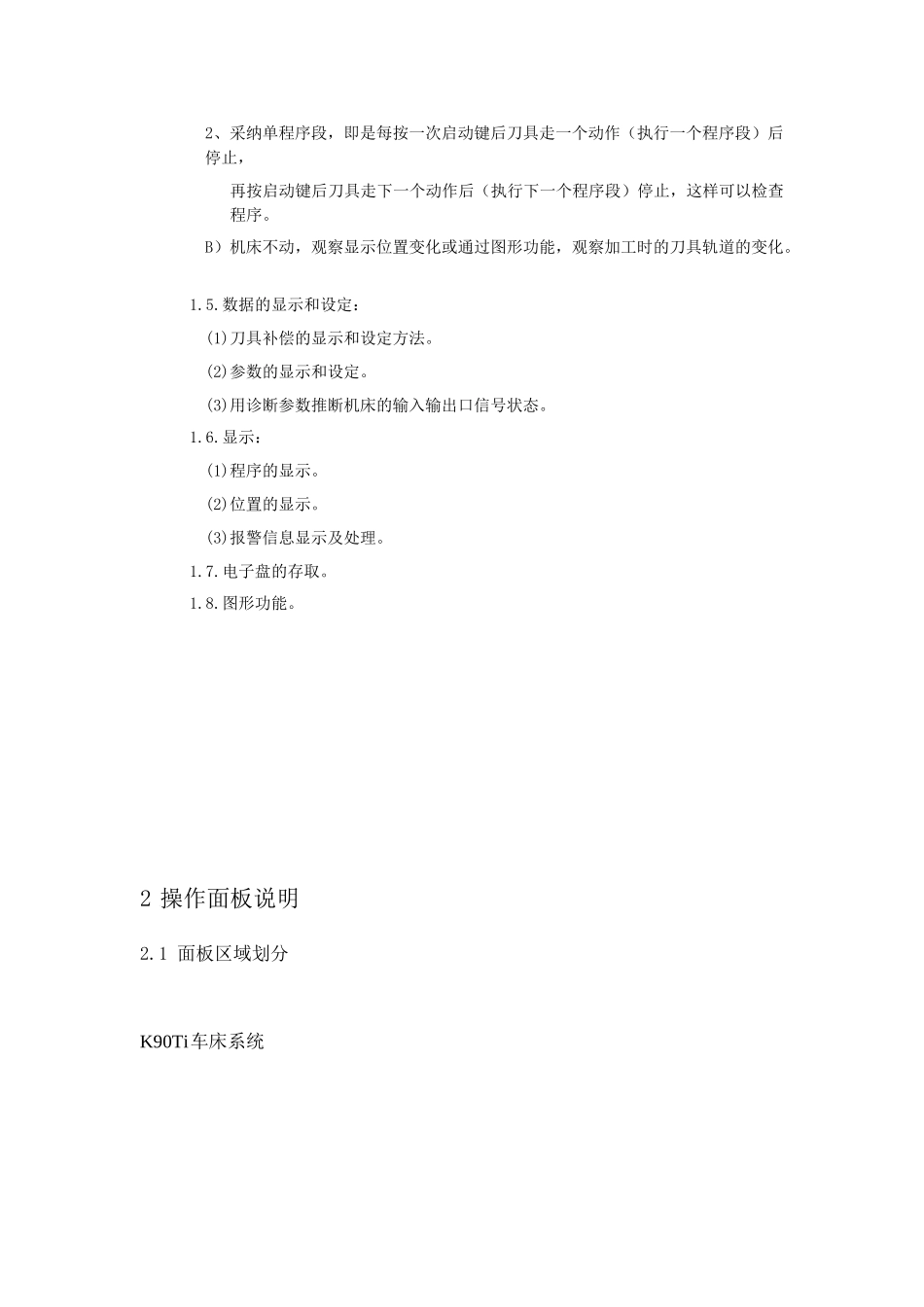

凯恩帝 K90Ti 数控车床系统 使用手册 操作篇 1 概要 使用 K90Ti 数控系统时，只要掌握如下几方面的操作内容，就可以很方便的进行操 作了。 1.1.手动操作： (1)手动返回参考点及手动程序回零。 (2)手动方式下移动刀具。 (3)手动辅助机能操作。 1.2.自动运行： (1)存储器运行，是按编制好的程序自动运行加工工件。 (2)MDI 运转，把一个程序段用 MDI 键盘上的键送入后根据这个指令可以运转，这?就 叫做 MDI 运转。 1.3.程序的编辑： (1)把编制好的程序存到数控系统的存储器上。 (2)在编辑方式下，运用操作面板上的编辑键对程序进行修改，变更程序。 1.4.程序的调试： 在实际加工以前，可先检查机床运动是否符合要求，检查方法有机床实际运动和机床 不动（只观察位置显示和变化）两种。 A)机床实际运动方法 1、可调整进给倍率 2、采纳单程序段，即是每按一次启动键后刀具走一个动作（执行一个程序段）后停止， 再按启动键后刀具走下一个动作后（执行下一个程序段）停止，这样可以检查程序。 B）机床不动，观察显示位置变化或通过图形功能，观察加工时的刀具轨道的变化。 1.5.数据的显示和设定： (1)刀具补偿的显示和设定方法。 (2)参数的显示和设定。 (3)用诊断参数推断机床的输入输出口信号状态。 1.6.显示： (1)程序的显示。 (2)位置的显示。 (3)报警信息显示及处理。 1.7.电子盘的存取。 1.8.图形功能。 2 ?操作面板说明 2.1 面板区域划分 K90Ti 车床系统 K90Ti 的 LCD/MDI 面板见下图： 2.1.1 LCD 液 晶屏显示区 K90Ti 数控系统采纳 7.4 英寸单色液晶屏显示。 2.1.2 前置串口 、U 盘接口区 为了使用户的使用方便，本系统前后均有串口接口，并增加 U 盘功能。 2.1.3 编辑键盘 区 2.1.4 显示界面菜 单区 2.1.5 机床面板 区 注：1.手动方式下轴旋转后，假如按任何主轴键（正转，反 转，停止，点动），都会使主轴停止。自动方式下： 主轴旋转后，指定当前旋转的反向时，报警，暂停程序执行。 2.快速倍率增、减键： 可对下面的快速进给速度进行 100%、 50%、25%的倍率或者为 FO 的值上。 (1) G00 快速进给 (2) ?固定循环中的快速进给 (3) G28 时的快速进给 (4) ?手动快速进给 (5) ?手动返回参考点的快速进给 例：当快速进给速度为 6 米/分时，假如倍率为 50%，则速度为 3 米/分。 2.2 操作方式概述 K90Ti 系统有编辑、自动、录入、机械...
