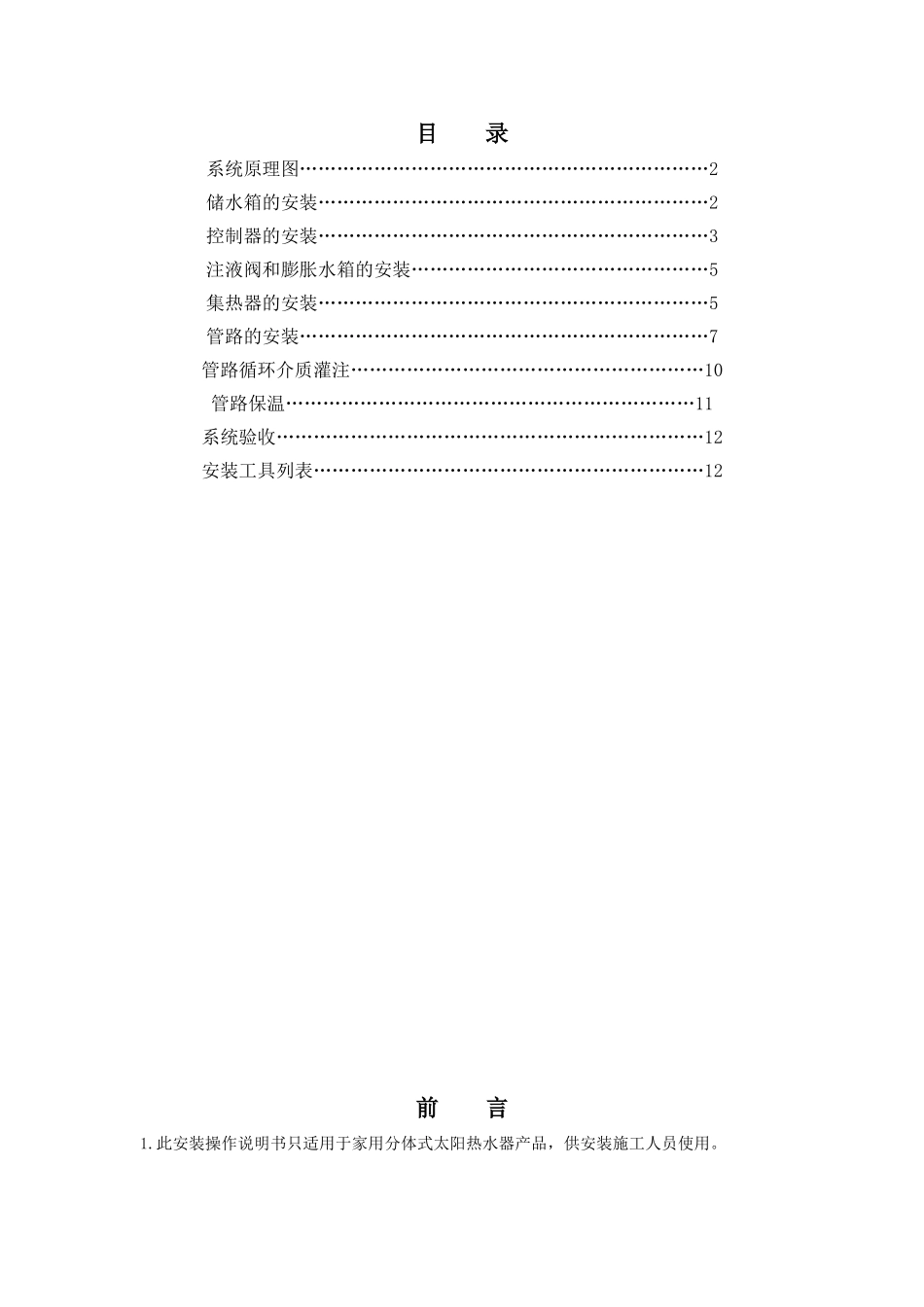

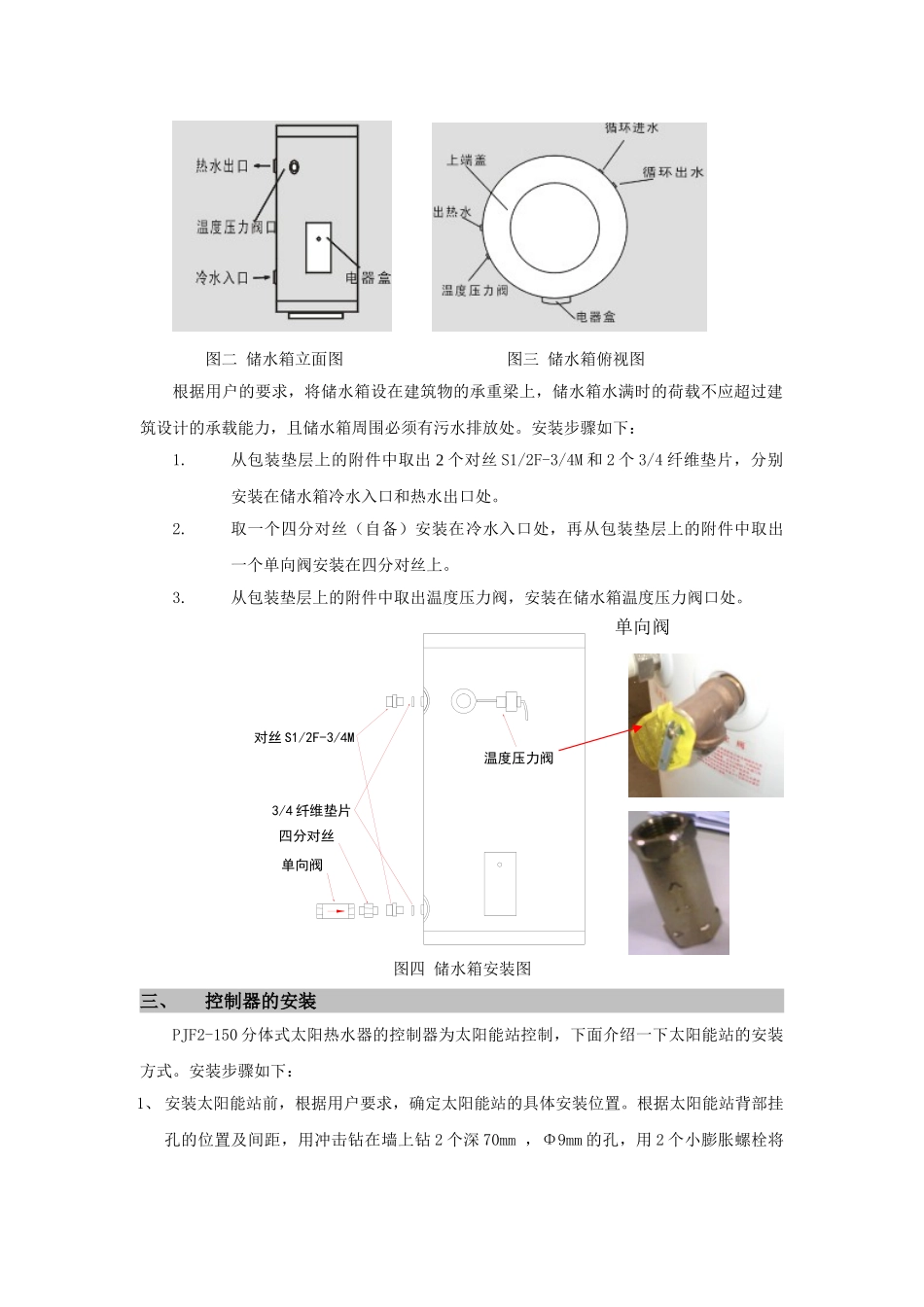

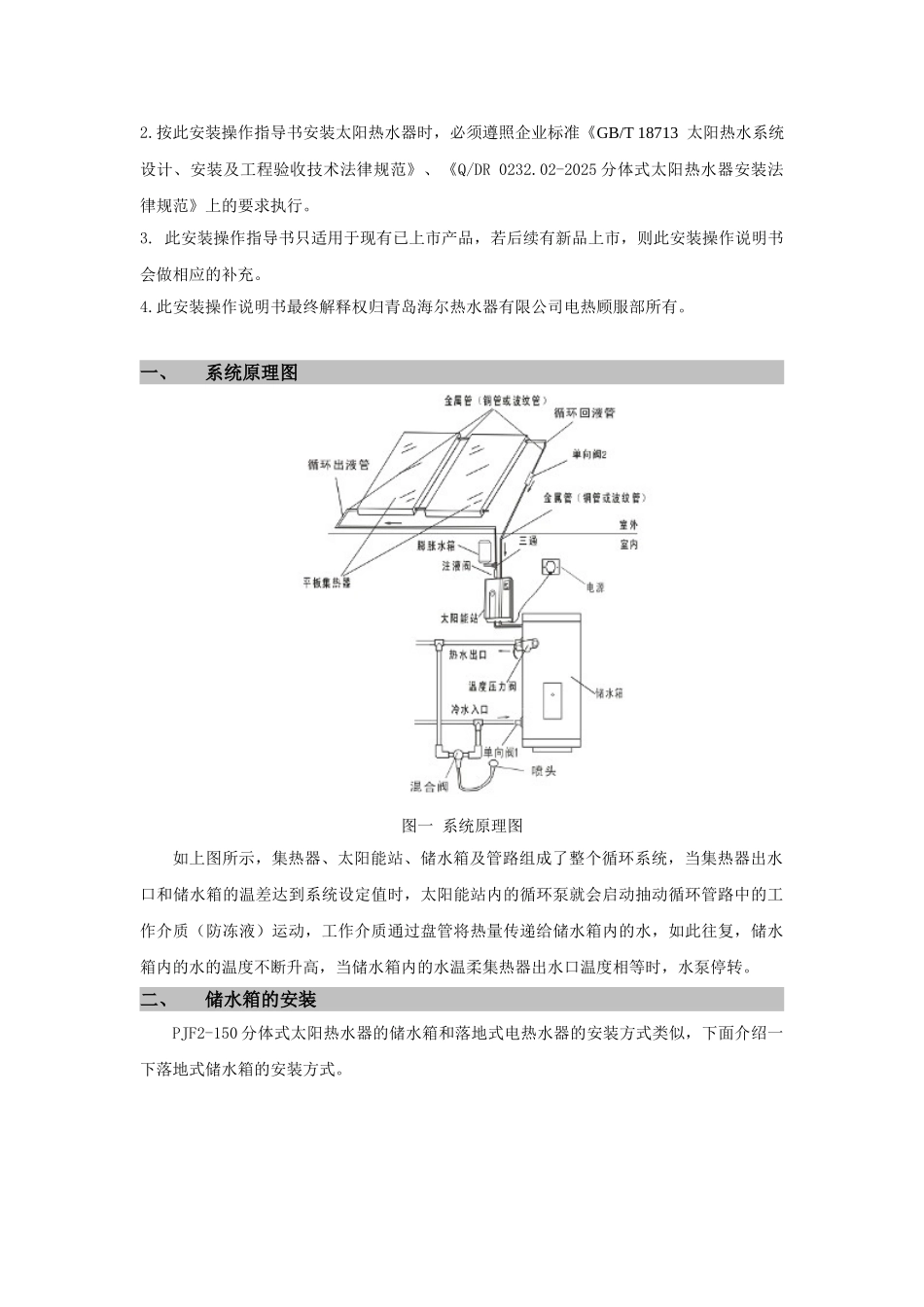

目 录系统原理图…………………………………………………………2储水箱的安装………………………………………………………2控制器的安装………………………………………………………3注液阀和膨胀水箱的安装…………………………………………5集热器的安装………………………………………………………5管路的安装…………………………………………………………7管路循环介质灌注…………………………………………………10管路保温…………………………………………………………11系统验收……………………………………………………………12安装工具列表………………………………………………………12前 言1.此安装操作说明书只适用于家用分体式太阳热水器产品，供安装施工人员使用。2.按此安装操作指导书安装太阳热水器时，必须遵照企业标准《GB/T 18713 太阳热水系统设计、安装及工程验收技术法律规范》、《Q/DR 0232.02-2025 分体式太阳热水器安装法律规范》上的要求执行。3. 此安装操作指导书只适用于现有已上市产品，若后续有新品上市，则此安装操作说明书会做相应的补充。4.此安装操作说明书最终解释权归青岛海尔热水器有限公司电热顾服部所有。一、系统原理图图一 系统原理图如上图所示，集热器、太阳能站、储水箱及管路组成了整个循环系统，当集热器出水口和储水箱的温差达到系统设定值时，太阳能站内的循环泵就会启动抽动循环管路中的工作介质（防冻液）运动，工作介质通过盘管将热量传递给储水箱内的水，如此往复，储水箱内的水的温度不断升高，当储水箱内的水温柔集热器出水口温度相等时，水泵停转。二、储水箱的安装PJF2-150 分体式太阳热水器的储水箱和落地式电热水器的安装方式类似，下面介绍一下落地式储水箱的安装方式。 图二 储水箱立面图 图三 储水箱俯视图根据用户的要求，将储水箱设在建筑物的承重梁上，储水箱水满时的荷载不应超过建筑设计的承载能力，且储水箱周围必须有污水排放处。安装步骤如下：1.从包装垫层上的附件中取出 2 个对丝 S1/2F-3/4M 和 2 个 3/4 纤维垫片，分别安装在储水箱冷水入口和热水出口处。2.取一个四分对丝（自备）安装在冷水入口处，再从包装垫层上的附件中取出一个单向阀安装在四分对丝上。3.从包装垫层上的附件中取出温度压力阀，安装在储水箱温度压力阀口处。单向阀图四 储水箱安装图三、控制器的安装PJF2-150 分体式太阳热水器的控制器为太阳能站控制，下面介绍一下太阳...
