2026年中考物理复习-----140.“家庭电路基础”重难点突破及题型归类

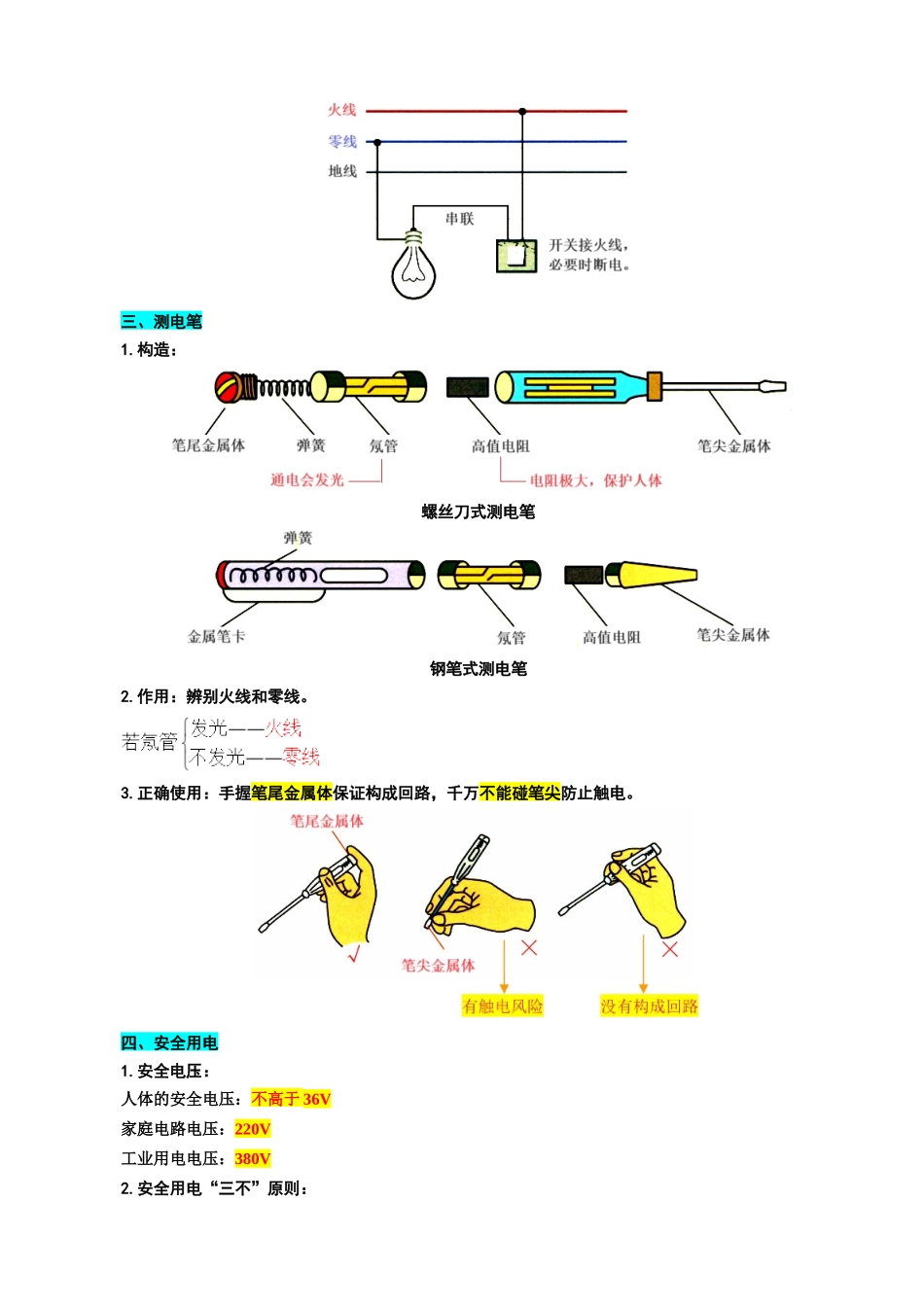

40.“家庭电路基础”重难点突破及题型归类一、家庭电路的组成1.进户线：一根零线，一根火线2.电能表：测量用户在一定时间内消耗的电能。3.总开关：装在干路上控制整个电路的通断。4.保险装置：保险丝或空气开关，起到保护电路的作用。 保险丝—→装在火线上——保险丝穿越火线① 符号：② 材料：电阻率大、熔点低的铅锑合金③ 保险原理：当电路中电流过大时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电源。④ 注意：选择合适规格的保险丝，不能用铜丝或铁丝代替。5.插座及用电器——进能开保险，插座并电器二、家庭电路的连接1.插座：注意：有金属外壳的家用电器必须接地，目的是：防止漏电，保护人体。2.灯泡和开关——左零右火上接地，开关接火和灯串三、测电笔1.构造：螺丝刀式测电笔钢笔式测电笔2.作用：辨别火线和零线。3.正确使用：手握笔尾金属体保证构成回路，千万不能碰笔尖防止触电。四、安全用电1.安全电压：人体的安全电压：不高于 36V家庭电路电压：220V工业用电电压：380V2.安全用电“三不”原则： 不接触低压带电体，不靠近高压带电体，不湿手触摸用电器。——“低压勿碰，高压勿近”3.电路安全两个方面：① 防止火灾的关键：保证电流过大时，保险装置能自动切断电路。② 防止触电的关键：防止人体将火线与大地（或零线）连通。4.触电：① 低压触电电压+回路=触电a.双线触电：火线+人体+零线b.单线触电：火线+人体+大地② 高压触电a.高压触电——靠近高压带电体b.跨步电压触电——断线触地，双脚着地站其周围五、家庭电路故障分析1.跳闸型原因：a.总功率过大大功率用电器 b.短路谁接进电路导致跳闸，就是谁短路。常见情况：插头刚插上就跳闸——插头短路；某用电器的开关刚闭合就跳闸——该用电器短路。例 1.小明同学家新装了一台 3kW 的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了，导致上述现象的原因是（ B ）A.插头和插座接触不良 B.电路中用电器总功率过大C.空调机内部断路 D.控制空调机的开关短路解析：题目关键词：大功率用电器：3kW 的空调。A、C 电路中出现断路，总功率减小，熔丝不会断。D 控制空调机的开关短路，只会造成开关一直闭合。例 2.小李同学把写字桌上的台灯插头插入插座，刚一闭合台灯开关，家中所有照明灯突然全熄灭，检查发现总开关已跳闸，则故障可能（ B ）A.台灯插头处短路 B.台灯灯泡处短路C.台灯灯丝断了 D.插座处短路解析：接入台灯...
