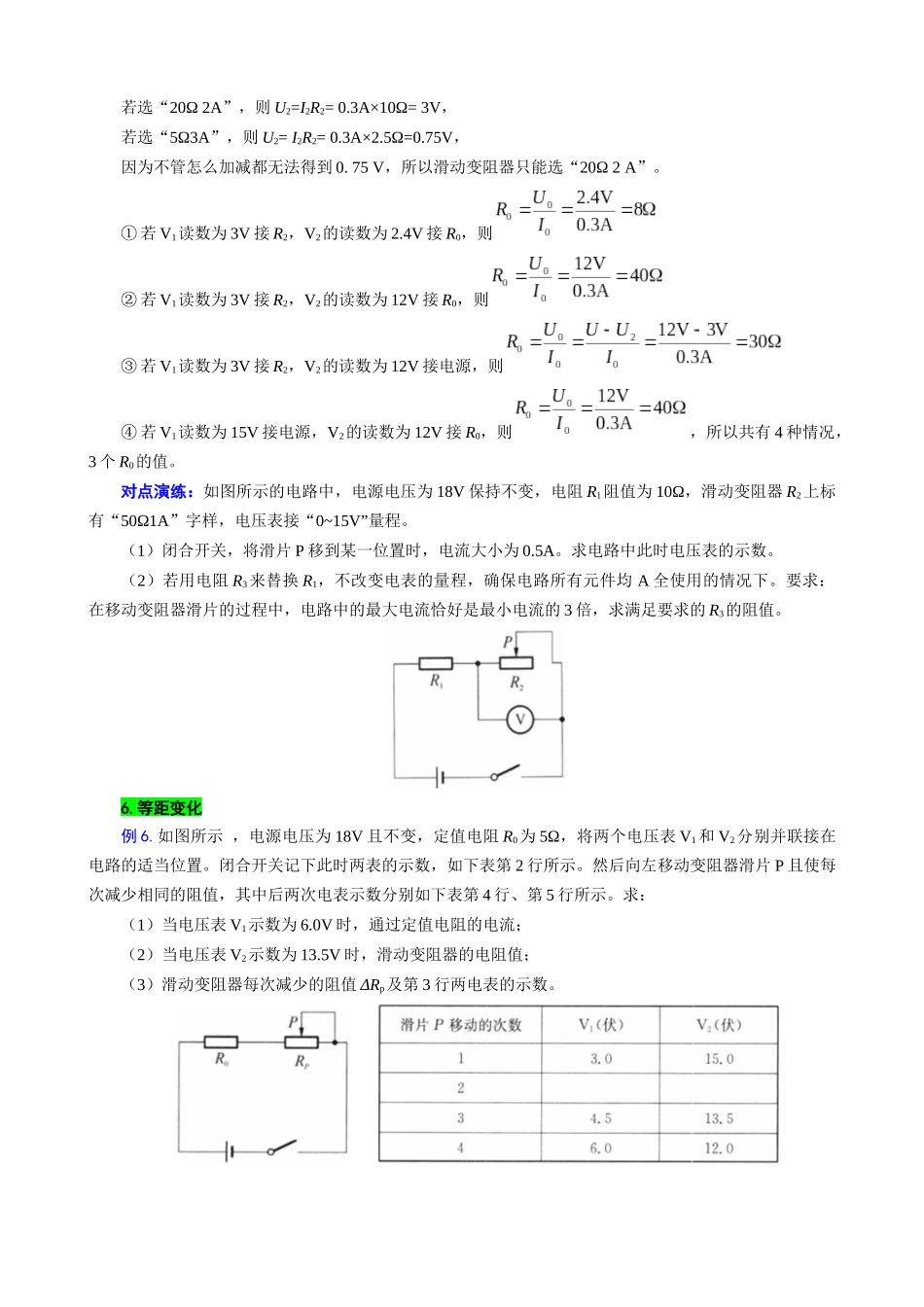

“表格法”突破串联动态电路的计算（二）4.有两个电压表和一个电流表例 4.如图所示电路，电源电压为 18V 且不变，电阻 R1的阻值为 10Ω，滑动变阻器 R2上标有“100Ω 2A”字样。（1）当滑动变阻器 R1接人电路的阻值为 20Ω 时，闭合开关 S，电流表 A 的示数。（2）要求选择合适的电表量程且量程不变，当开关 S 闭合后，整个电路中的元件都不损坏的前提下，移动滑片，使滑动变阻器 R2允许接入电路中的阻值变化量达到最大。（电表量程所示）a.电流表 A 选择__________A（选填“0~0.6A”或“0~3A”）；电压表 V1选择__________V（选填“0~3V”或“0~15V”）；电压表 V2选择__________V（选填“0~3V”或“0~15V”）。b.满足要求吋，求出滑动变阻器 R2接入电路中的阻值范围。解析：（1）（2）a.电流表选 0~3A，电压表选 0~15Vb.当电压表 V1最大或电流表 A 最大时，R2最小，我们将 U=18V，R1= 10Ω，U1max=15V 代入表格中：①＜2A，可行③I2max=I1max=1.5AR1= 10Ω④，可行U1max=15V②U2min=U－U1max=18V－15V=3VU=18V当电压表 V2最大，R2最大，我们将 U=18V，R1=10Ω，U2max=15V 代入表格中：②③I2min=I1min=0.3AR1= 10Ω④，可行①U1min=U－U2max=18V－15V=3VU2max=15VU=18V具体解題辻程：当电压表 V1最大时，R2最小：＜2AU2min=U－U1max=18V－15V=3V，I2max=I1max=1.5A，当电压表 V2最大，R2最大：U1min=U－U2max=18V－15V=3V，I2min=I1min=0.3A，所以：2Ω≤R2≤50Ω对点演练：如图（a）所示的电路中，电源电压为 16V 保持不变，定值电阻 R1=5Ω，滑动变阻器 R2上标有“100Ω 2A”字样。 闭合开关 S，电流表的示数为 1A，所用电表如图（b）所示。求：（1）电压表 V1的示数 U1； .（2）此时 R2的电阻值；（3）在保证电路中各元件不损坏的情况下，求连入电路 R2的取值范围。5.分类讨论例 5.如图（a）所示电路中，滑动变阻器 R2是规格为“20Ω2A”和“5Ω 3 A”中的一个。闭合开关S：（1）若电阻 R1的阻值为 20Ω，电流表的示数为 0.4A，求：电阻 R1的两端的电压 U1。（2）在电路中正确连入两个电压表，若用一定值电阻 R0替换 R1，当变阻器连人电路的电阻恰为其最大阻值的一半时，电流表的示数为 0.3A，两电压表的示数分别如图（b）、（c）所示。① 请判断所选用变阻器的规格是___________。② 请说明电压表所接的位置并求出对应的电阻 R0的值。解析：（1）U1=I1R1=0.4A×20Ω=8V（2...
